Truma Wandkaminset ZR 80 36240-01 für Combi Heizungen - Kamininnenteil, Rohre AA 3 und ZR 80, Schellen
- Truma Wandkaminset ZR 80 (36240-01) für Combi (E) Gasheizungen: Kamininnenteil, 1,1 m Abgasrohr AA 3, 1 m Zuführungsrohr ZR 80 und Schellen. Kaminaußenteil separat in 5 Farben.
Das Truma Wandkaminset ZR 80 (Nr. 36240-01) ist ein Set für den Wandkamin einer Truma Combi (E) Gasheizung. Es enthält das Kamininnenteil, 1,1 m Abgasrohr, 1 m Verbrennungsluft-Zuführungsrohr und Schellen. Das Kaminaußenteil in der gewünschten Farbe ist separat erhältlich: cremeweiß (36151-01), bianco (36151-05), hellgrau (36151-08), schwarz (36151-09), anthrazit (36151-10).

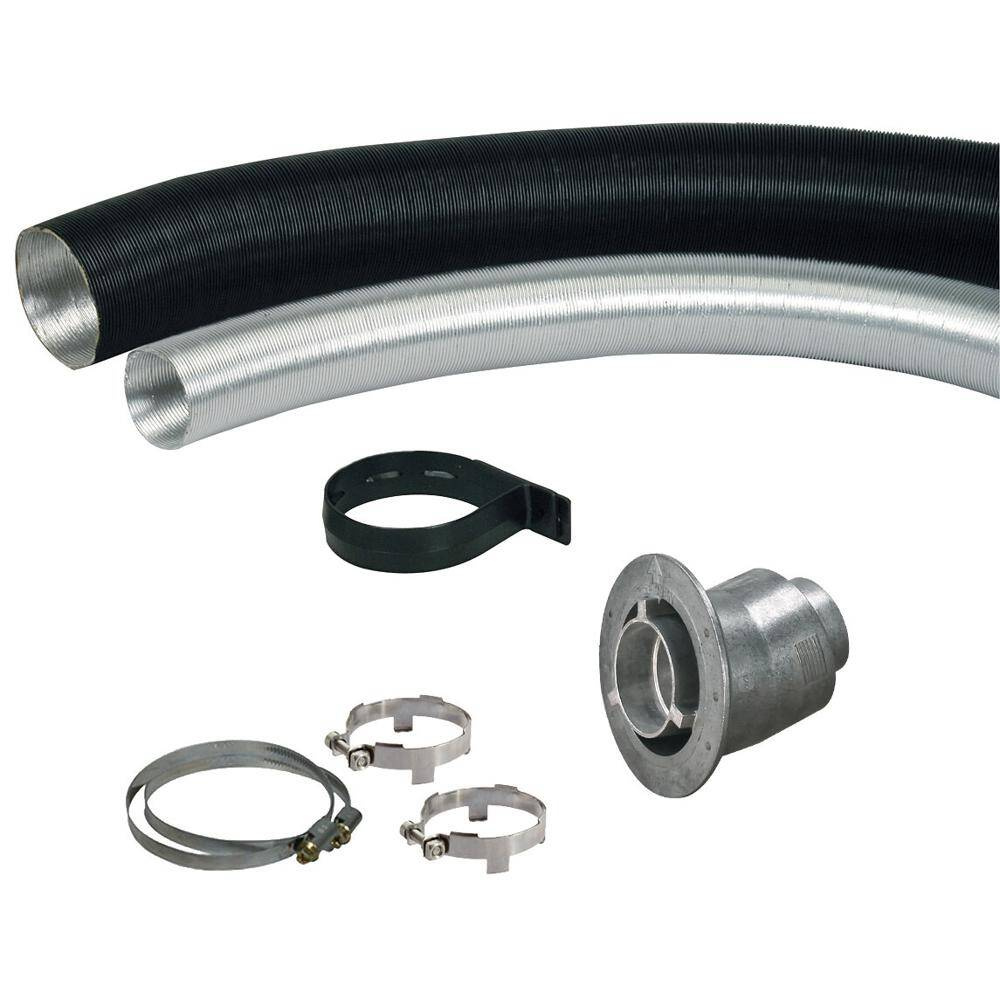

Lieferumfang
- Kamininnenteil ZR 80 mit Schellen
- 1,1 m Abgasrohr (Truma AA 3, Ø 55 mm)
- 1 m Verbrennungsluft-Zuführungsrohr (Truma ZR 80, Ø 80 mm)
- Schellen für die Rohre
- ohne Kaminaußenteil - dieses muss separat bestellt werden
Für welche Heizungen
- Truma Combi (E) Gasheizungen, z. B. Combi 4, Combi 6, Combi 4 E, Combi 6 E
- von Truma im Zubehör Combi (E) geführt
- für die Combi D (E) der nächsten Generation sieht Truma ein eigenes Rohrset Combi D mit Abgasschalldämpfer vor; aus dieser Familie werden dort nur das Kamininnenteil ZR 80 und das Kaminaußenteil in Schwarz oder Anthrazit verwendet
- für längere Rohrführungen (bis 200 cm Zuführungsrohr) zusätzliche Rohre AA 3 und ZR 80 sowie Schellen ZRS nötig
So funktioniert der Wandkamin
- Rohr-in-Rohr-System: das Abgas strömt durch das innere Rohr AA 3 nach außen, die Verbrennungsluft wird durch den Zwischenraum angesaugt
- der Kamin wird durch die Seitenwand geführt, eine Dachöffnung ist nicht nötig
- das Außenteil deckt den Auslass ab und bestimmt die Optik an der Wand
Montage des Wandkamins nach Truma-Anleitung
- der Kamin wird mit dem Pfeil nach oben an einer ebenen Fläche montiert, die allseitig vom Wind umströmt werden kann
- in die Wand wird eine Öffnung Ø 83 mm gebohrt; Hohlräume im Bereich der Bohrung mit Holz ausfüttern
- abgedichtet wird mit der Gummidichtung; bei strukturierten Oberflächen zusätzlich plastisches Karosserie-Dichtmittel - kein Silikon
- das Kamininnenteil wird mit 6 Schrauben befestigt, das Kaminaußenteil aufgesetzt und mit 2 Schrauben B 3,5 x 25 angeschraubt
- das Abgasrohr AA 3 (Ø 55 mm) muss 10% länger sein als das Verbrennungsluft-Zuführungsrohr ZR 80 (Ø 80 mm)
- ein Rohr ZR 80 von 60-100 cm darf steigend oder mit max. 20 cm Gefälle verlegt werden, von 100-200 cm nur steigend
- Rohre über 60 cm werden mit mindestens einer Schelle ZRS an der Wand befestigt
- zwischen Abgasführung und hitzeempfindlichen Bauteilen mindestens 10 mm Abstand einhalten
Für die Abgasführung der Combi lässt Truma nur Originalteile zu: Abgasrohr AA 3 (39320-00), Verbrennungsluft-Zuführungsrohr ZR 80 (39580-00) und Schellen - das Gerät ist nur mit diesen Komponenten geprüft und zugelassen. Einbau und Prüfung der Gasanlage sollte ein autorisierter Fachbetrieb übernehmen.
Passende Produkte
- Kaminaußenteil ZR 80, cremeweiß (36151-01)
- Kaminaußenteil ZR 80, bianco (36151-05)
- Kaminaußenteil ZR 80, hellgrau (36151-08)
- Kaminaußenteil ZR 80, schwarz (36151-09)
- Kaminaußenteil ZR 80, anthrazit (36151-10)
- Kamininnenteil ZR 80 (36140-01) mit Schellen
- Schelle ZRS Ø 80 mm zur Befestigung des Rohrs ZR 80
Technische Daten
| Parameter | Wert |
|---|---|
| Marke | Truma |
| Modell | Wandkaminset ZR 80 |
| Herstellernummer | 36240-01 |
| Lieferumfang | Kamininnenteil, 1,1 m Abgasrohr, 1 m Verbrennungsluft-Zuführungsrohr, Schellen |
| Abgasrohr | AA 3, Ø 55 mm |
| Verbrennungsluft-Zuführungsrohr | ZR 80, Ø 80 mm |
| Kaminaußenteil | nicht enthalten - in 5 Farben erhältlich (36151-xx) |
| Heizungen | Truma Combi (E) |
| Wandöffnung | Ø 83 mm |
| Länge Zuführungsrohr im Einbau | 60-200 cm |
Fragen und Antworten
Ist das Kaminaußenteil im Set enthalten?
Nein. Das Kaminaußenteil ZR 80 wählen Sie separat in einer von fünf Farben: cremeweiß, bianco, hellgrau, schwarz oder anthrazit.
Reichen die Rohre im Set aus?
Das Set enthält 1,1 m Abgasrohr und 1 m Zuführungsrohr. Truma erlaubt ein Zuführungsrohr von 60 bis 200 cm; für längere Wege zusätzliche Rohre AA 3 und ZR 80 sowie Schellen ZRS verwenden.
Passt es zur Combi D?
Truma führt dieses Set im Zubehör für Combi (E) Gasheizungen. Die Combi D (E) der nächsten Generation nutzt ein eigenes Rohrset Combi D mit Schalldämpfer zusammen mit dem Kamininnenteil ZR 80.
Wie groß ist die Wandöffnung?
Laut Truma-Einbauanweisung hat die Öffnung in der Wand 83 mm Durchmesser. Hohlräume um die Bohrung werden mit Holz ausgefüttert.
Hersteller
Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn, Deutschland.
