Truma Kaminaußenteil ZR 80 schwarz 36151-09 - Außenteil des Wandkamins für Combi Heizungen

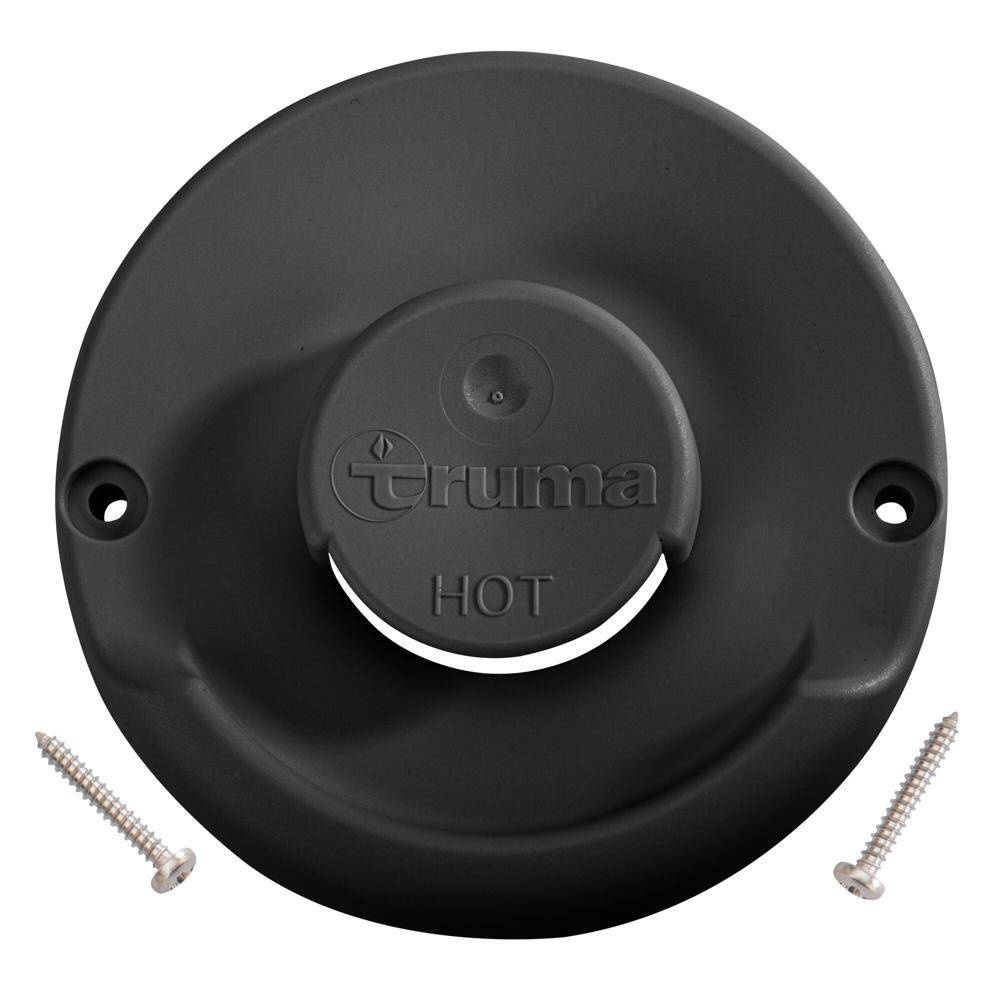

Das Truma Kaminaußenteil ZR 80 in schwarz, Nr. 36151-09 ist das Außenteil des Wandkamins der Truma Combi Heizungen. Es wird von außen auf das Kamininnenteil ZR 80 aufgesetzt und mit zwei Schrauben befestigt. Über den Kamin wird das Abgas abgeführt und gleichzeitig die Verbrennungsluft angesaugt. Das Teil ist einzeln erhältlich - als Ersatz für eine beschädigte oder verblasste Abdeckung oder als Ergänzung zum Wandkaminset ZR 80, das kein Außenteil enthält.

Wofür

• äußere Abdeckung des Wandkamins ZR 80, sichtbar an der Seitenwand von Wohnmobil oder Wohnwagen
• über die Öffnungen des Kamins wird das Abgas abgeführt und die Verbrennungsluft angesaugt (Rohr-in-Rohr-System)
• Farbe schwarz - passend zur Fahrzeugwand
• passt auf das Kamininnenteil ZR 80 - der komplette Kamin besteht aus Innen- und Außenteil
• in fünf Farben erhältlich: cremeweiß, bianco, hellgrau, schwarz und anthrazit

Für welche Heizungen

• Wandkamin ZR 80 der Truma Combi (E) Gasheizungen, z. B. Combi 4, Combi 6, Combi 4 E, Combi 6 E
• von Truma im Zubehör Combi (E) als Kaminaußenteil ZR 80, Nr. 36151-09 geführt
• Truma empfiehlt zwei Farbvarianten des Kaminaußenteils - schwarz und anthrazit - auch für die Combi D (E) der nächsten Generation. Diese Variante ist eine davon.
• beim Tausch der Abdeckung bleibt das vorhandene Innenteil eingebaut

Abdeckung Schritt für Schritt tauschen

• Heizung ausschalten und den Kamin abkühlen lassen
• die 2 Schrauben des alten Außenteils lösen und es abnehmen
• Dichtung und Innenteil prüfen
• das neue Außenteil so aufsetzen, dass der Pfeil am Kamin nach oben zeigt
• mit den 2 Edelstahlschrauben B 3,5 x 25 anschrauben

Montage des Wandkamins nach Truma-Anleitung

• der Kamin wird mit dem Pfeil nach oben an einer ebenen Fläche montiert, die allseitig vom Wind umströmt werden kann
• in die Wand wird eine Öffnung Ø 83 mm gebohrt; Hohlräume im Bereich der Bohrung mit Holz ausfüttern
• abgedichtet wird mit der Gummidichtung; bei strukturierten Oberflächen zusätzlich plastisches Karosserie-Dichtmittel - kein Silikon
• das Kamininnenteil wird mit 6 Schrauben befestigt, das Kaminaußenteil aufgesetzt und mit 2 Schrauben B 3,5 x 25 angeschraubt
• das Abgasrohr AA 3 (Ø 55 mm) muss 10% länger sein als das Verbrennungsluft-Zuführungsrohr ZR 80 (Ø 80 mm)
• ein Rohr ZR 80 von 60-100 cm darf steigend oder mit max. 20 cm Gefälle verlegt werden, von 100-200 cm nur steigend
• Rohre über 60 cm werden mit mindestens einer Schelle ZRS an der Wand befestigt
• zwischen Abgasführung und hitzeempfindlichen Bauteilen mindestens 10 mm Abstand einhalten

Für die Abgasführung der Combi lässt Truma nur Originalteile zu: Abgasrohr AA 3 (39320-00), Verbrennungsluft-Zuführungsrohr ZR 80 (39580-00) und Schellen - das Gerät ist nur mit diesen Komponenten geprüft und zugelassen. Einbau und Prüfung der Gasanlage sollte ein autorisierter Fachbetrieb übernehmen.

Passende Produkte

• Kaminaußenteil ZR 80, cremeweiß (36151-01)
• Kaminaußenteil ZR 80, bianco (36151-05)
• Kaminaußenteil ZR 80, hellgrau (36151-08)
• Kaminaußenteil ZR 80, anthrazit (36151-10)
• Wandkaminset ZR 80 (36240-01) - Kamininnenteil, Rohre und Schellen
• Kamininnenteil ZR 80 (36140-01) mit Schellen
• Schelle ZRS Ø 80 mm zur Befestigung des Rohrs ZR 80

Technische Daten

Hersteller

Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn, Deutschland.
