Truma Schelle ZRS Ø 80 mm zur Befestigung des Verbrennungsluft-Zuführungsrohrs ZR 80 der Combi Heizung
- Truma Schelle ZRS Ø 80 mm (39590-00) zur Befestigung des Verbrennungsluft-Zuführungsrohrs ZR 80 an Wand oder Boden. Für Truma Combi Installationen; bei Rohren über 60 cm mindestens eine Schelle.

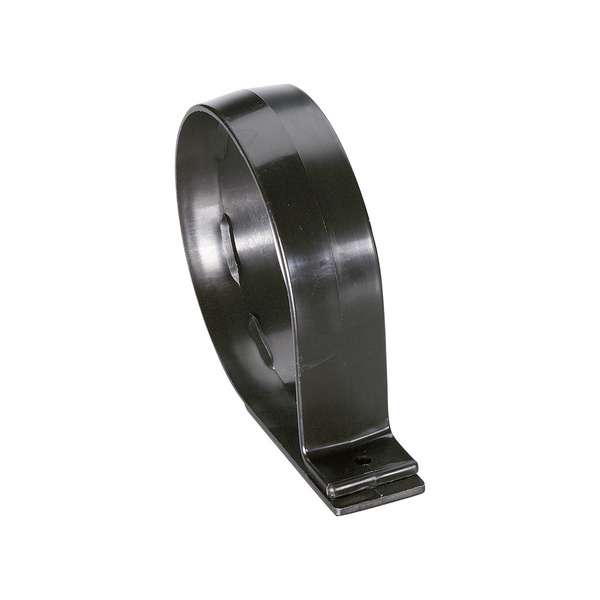

Die Truma Schelle ZRS Ø 80 mm (Nr. 39590-00) befestigt ein Rohr mit 80 mm Durchmesser an Wand oder Boden des Fahrzeugs. In einer Truma Combi Installation hält sie das Verbrennungsluft-Zuführungsrohr ZR 80 des Wandkamins - laut Truma-Einbauanweisung wird ein Rohr über 60 cm mit mindestens einer Schelle ZRS befestigt. Truma zeigt die Schelle ZRS im Einbaubeispiel Combi (E) und Combi D (E) neben den Kaminteilen ZR 80. Die passenden Kaminteile finden Sie bei den passenden Produkten.
Wofür
- Befestigung eines Rohrs Ø 80 mm an Wand oder Boden des Fahrzeugs
- in der Combi Installation - das Verbrennungsluft-Zuführungsrohr ZR 80 zwischen Heizung und Wandkamin
- verhindert, dass das Rohr während der Fahrt verrutscht oder durchhängt
- die Schelle wird am Untergrund angeschraubt
Wie viele Schellen
- bei einem Rohr ZR 80 über 60 cm - mindestens eine Schelle ZRS
- bei längeren Strecken mehrere Schellen setzen, damit das Rohr weder gequetscht noch geknickt wird
- die Schelle wird einzeln verkauft
Montage des Wandkamins nach Truma-Anleitung
- der Kamin wird mit dem Pfeil nach oben an einer ebenen Fläche montiert, die allseitig vom Wind umströmt werden kann
- in die Wand wird eine Öffnung Ø 83 mm gebohrt; Hohlräume im Bereich der Bohrung mit Holz ausfüttern
- abgedichtet wird mit der Gummidichtung; bei strukturierten Oberflächen zusätzlich plastisches Karosserie-Dichtmittel - kein Silikon
- das Kamininnenteil wird mit 6 Schrauben befestigt, das Kaminaußenteil aufgesetzt und mit 2 Schrauben B 3,5 x 25 angeschraubt
- das Abgasrohr AA 3 (Ø 55 mm) muss 10% länger sein als das Verbrennungsluft-Zuführungsrohr ZR 80 (Ø 80 mm)
- ein Rohr ZR 80 von 60-100 cm darf steigend oder mit max. 20 cm Gefälle verlegt werden, von 100-200 cm nur steigend
- Rohre über 60 cm werden mit mindestens einer Schelle ZRS an der Wand befestigt
- zwischen Abgasführung und hitzeempfindlichen Bauteilen mindestens 10 mm Abstand einhalten
Für die Abgasführung der Combi lässt Truma nur Originalteile zu: Abgasrohr AA 3 (39320-00), Verbrennungsluft-Zuführungsrohr ZR 80 (39580-00) und Schellen - das Gerät ist nur mit diesen Komponenten geprüft und zugelassen. Einbau und Prüfung der Gasanlage sollte ein autorisierter Fachbetrieb übernehmen.
Passende Produkte
- Kaminaußenteil ZR 80, cremeweiß (36151-01)
- Kaminaußenteil ZR 80, bianco (36151-05)
- Kaminaußenteil ZR 80, hellgrau (36151-08)
- Kaminaußenteil ZR 80, schwarz (36151-09)
- Kaminaußenteil ZR 80, anthrazit (36151-10)
- Wandkaminset ZR 80 (36240-01) - Kamininnenteil, Rohre und Schellen
- Kamininnenteil ZR 80 (36140-01) mit Schellen
Technische Daten
| Parameter | Wert |
|---|---|
| Marke | Truma |
| Modell | Schelle ZRS |
| Herstellernummer | 39590-00 |
| Rohrdurchmesser | Ø 80 mm |
| Verwendung | Befestigung des Verbrennungsluft-Zuführungsrohrs ZR 80 an Wand oder Boden |
| Heizungen | Truma Combi (E), Combi D (E) |
| Lieferumfang | 1 Schelle |
Fragen und Antworten
Passt die Schelle zum Rohr ZR 80?
Ja. Die Schelle ZRS hat 80 mm Durchmesser und ist von Truma zur Befestigung des Zuführungsrohrs ZR 80 am Wandkamin der Combi vorgesehen.
Wie viele Schellen brauche ich?
Laut Truma-Einbauanweisung wird ein Rohr ZR 80 über 60 cm mit mindestens einer Schelle ZRS an der Wand befestigt.
Ist eine Schraube dabei?
Enthalten ist 1 Schelle. Die Schraube wählen Sie passend zum Untergrund.
Ist das eine Schelle für das Abgasrohr?
Nein. Das Abgasrohr AA 3 wird an den Stutzen mit den Schellen aus dem Kamin- bzw. Heizungslieferumfang gesichert. Die Schelle ZRS hält das ganze Rohr ZR 80 an Wand oder Boden.
Hersteller
Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn, Deutschland.
