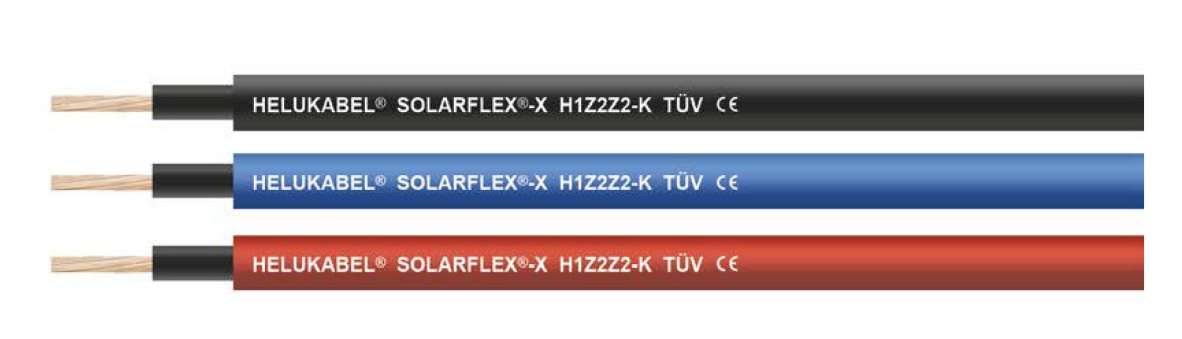

HELUKABEL SOLARFLEX-X H1Z2Z2-K 1 x 6 mm² rot Solarkabel 713569 - für PV-Anlagen, 1500 V DC
- Einadriges Photovoltaikkabel HELUKABEL SOLARFLEX-X H1Z2Z2-K 1 x 6 mm², Mantel rot, Art.-Nr. 713569. Verzinnte Cu-Litze, doppelt vernetzte Isolierung, halogenfrei, UV-beständig, DC 1500 V. Preis pro 1 m.
Das HELUKABEL SOLARFLEX-X H1Z2Z2-K 1 x 6 mm² ist ein vernetztes einadriges Kabel für die Verkabelung von Solarmodulen nach DIN EN 50618. Es hat eine verzinnte Kupferlitze, Isolierung und Mantel aus vernetzter Mischung und ist halogenfrei. Es ist beständig gegen UV-Strahlung, Ozon, Witterung und Wasser und eignet sich für den Außeneinsatz und die direkte Erdverlegung. Mantelfarbe: rot.
Aufbau
- Cu-Litze verzinnt, feindrähtig nach DIN VDE 0295 Kl. 5 / IEC 60228 cl. 5
- Aderisolation aus vernetzter Mischung
- Außenmantel aus vernetzter Mischung, rot
- Querschnitt 1 x 6 mm², Außendurchmesser 5,8-6,4 mm
Verwendung und Eigenschaften
- Verkabelung von Photovoltaikmodulen
- Außeneinsatz und direkte Erdverlegung, nicht für die dauerhafte Verlegung im Wasser
- die maximale Gleichspannung des Systems darf 1,8 kV nicht überschreiten
- für Geräte und Anlagen mit Schutzisolierung (Schutzklasse II)
- halogenfrei nach DIN EN 60754-1, flammwidrig nach DIN EN 60332-1-2, geringe Rauchdichte nach DIN EN 61034
- Mindesttemperatur bei Verlegung und Handhabung: -25°C
Andere Farbe im Shop

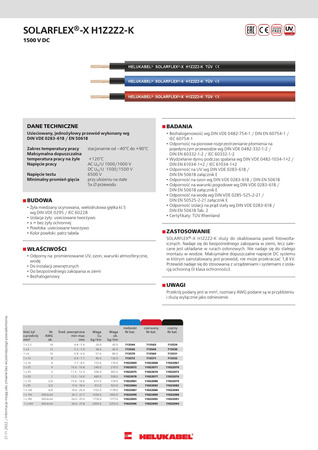

Technische Daten
| Parameter | Wert |
|---|---|
| Hersteller | HELUKABEL |
| Serie | SOLARFLEX-X H1Z2Z2-K |
| Artikelnummer | 713569 |
| Aderzahl x Querschnitt | 1 x 6 mm² |
| AWG (ca.) | 10 |
| Mantelfarbe | rot |
| Außendurchmesser | 5,8-6,4 mm |
| Cu-Zahl | 57,6 kg/km |
| Gewicht (ca.) | 80 kg/km |
| Leiter | Cu-Litze verzinnt, Klasse 5 nach DIN VDE 0295 / IEC 60228 |
| Isolation und Mantel | vernetzte Mischung, halogenfrei |
| Nennspannung | AC U0/U 1000/1000 V, DC U0/U 1500/1500 V |
| Prüfspannung | 6500 V |
| Temperaturbereich bewegt | -25°C bis +60°C |
| Temperaturbereich nicht bewegt | -40°C bis +90°C |
| Zulässige Leitertemperatur | +120°C |
| Kurzschlusstemperatur | +250°C (max. 5 s) |
| Mindestbiegeradius | bewegt 6x Außendurchmesser, fest verlegt 4x Außendurchmesser |
| Norm | DIN VDE 0283-618 / DIN EN 50618 |
| Zulassungen | TÜV Rheinland, EAC |
| Verkaufseinheit | 1 m |
Fragen und Antworten
Gilt der Preis pro Meter?
Ja. Der Preis gilt für 1 m Kabel, die Bestellmenge ist die Anzahl der Meter.
Darf es in der Erde verlegt werden?
Ja. Der Hersteller erlaubt die direkte Erdverlegung, nicht aber die dauerhafte Verlegung im Wasser.
Für welche Spannung ist es ausgelegt?
AC 1000/1000 V und DC 1500/1500 V. Die Gleichspannung des Systems darf 1,8 kV nicht überschreiten.
Wie viel wiegt 1 m?
Der Hersteller gibt ca. 80 kg/km an, also ca. 80 g pro Meter.
