Winkelablauf 90° für Spülen mit Stopfen, Gewinde 1 1/4", Schlauchanschluss Ø 20 und 25 mm - Wohnmobil, Wohnwagen, Boot
- Winkelablauf 90° für Spülen mit Gewinde 1 1/4", Sieb und Stopfen mit Griff. Der gestufte Anschluss passt für Schlauch Ø 20 mm oder Ø 25 mm. Der seitliche Abgang spart Platz unter der Spüle in Wohnmobil, Wohnwagen und Boot.

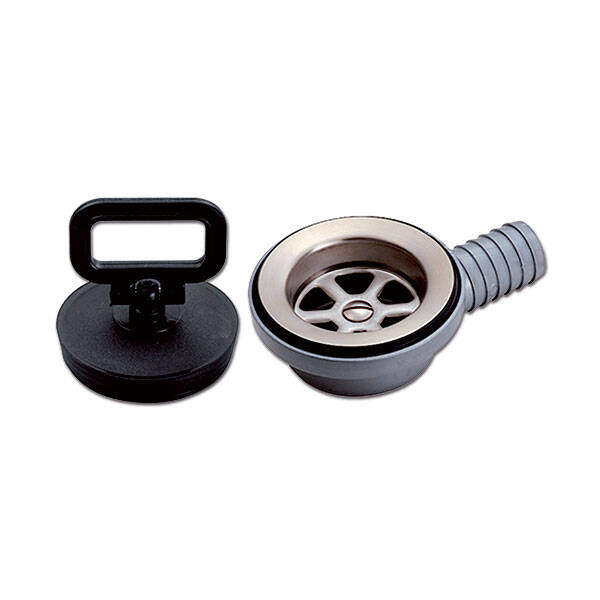

Der Winkelablauf 90° ist ein komplettes Set zum Anschluss einer Spüle in Wohnmobil, Wohnwagen oder Boot. Er besteht aus einem Sieb mit Kragen, einer Dichtung, einem Gehäuse mit seitlichem Abgang und einem Gummistopfen mit Griff. Der Ablaufschlauch geht seitlich statt senkrecht nach unten ab, so braucht der Ablauf wenig Platz unter der Spüle und der Schlauch lässt sich leicht zum Grauwassertank verlegen.
Die wichtigsten Merkmale
- seitlicher Abgang 90° - wenig Platzbedarf unter der Spüle
- Gewinde 1 1/4"
- gestufter Schlauchanschluss für Schlauch Ø 20 mm oder Ø 25 mm
- Sieb mit Kragen Ø 70 mm und Gummistopfen mit Griff
- Dichtung im Lieferumfang

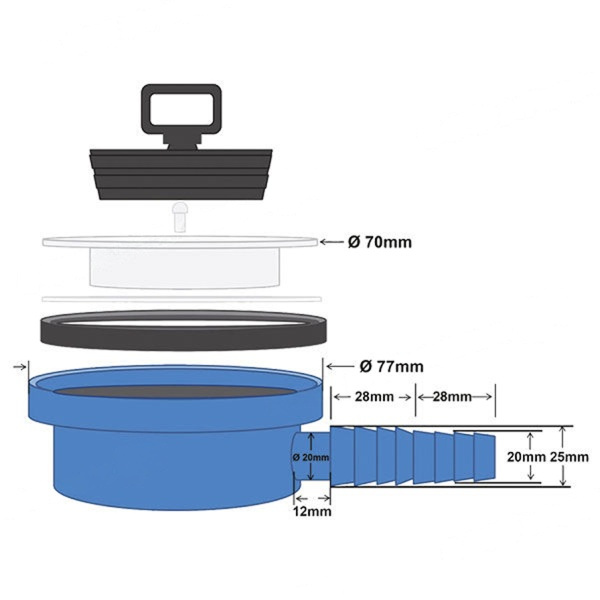

Maße
- Siebkragen Ø 70 mm
- Gehäuse Ø 77 mm
- Gewinde- und Ablauflochdurchmesser Ø 58 mm
- Stopfen Ø 50 mm
- Schlauchanschluss: Ø 20 mm und Ø 25 mm, Länge 55 mm
Montage
- das Sieb wird von oben in das Ablaufloch der Spüle gesetzt und das Gehäuse von unten mit der Dichtung verschraubt
- vor dem Kauf das Ablaufloch der Spüle messen und mit den Maßen des Ablaufs vergleichen
- den Schlauch auf die passende Stufe des Anschlusses schieben und mit einer Schelle sichern
- den Schlauch mit Gefälle und ohne Knicke verlegen, damit das Wasser frei abläuft
Passende Produkte
- CAN Winkelablauf für Spülen Ø 55 mm mit Stopfen, Schlauch 20/25 mm
- CAN Winkelablauf 90° für Spülen mit 54-55 mm Loch, Schlauch 20 oder 25 mm
- FAWO Winkelablauf 90° mit Stopfen für Spülen - Loch 30 mm, Schlauch 19 mm
Technische Daten
| Parameter | Wert |
|---|---|
| Typ | Winkelablauf 90° für Spülen |
| Gewinde | 1 1/4" |
| Siebkragen | Ø 70 mm |
| Gehäuse | Ø 77 mm |
| Gewinde / Ablaufloch | Ø 58 mm |
| Stopfen | Ø 50 mm, mit Griff |
| Schlauchanschluss | Ø 20 mm und Ø 25 mm, Länge 55 mm |
| Lieferumfang | Sieb, Dichtung, Gehäuse mit Anschluss, Stopfen |
Fragen und Antworten
Für welchen Schlauch passt der Ablauf?
Der Anschluss ist gestuft, er passt für Schlauch Ø 20 mm oder Ø 25 mm. Den Schlauch mit einer Schelle sichern.
Ist der Stopfen dabei?
Ja. Ein Gummistopfen mit Griff, das Sieb und die Dichtung sind im Lieferumfang.
Passt der Ablauf in meine Spüle?
Messen Sie das Ablaufloch Ihrer Spüle und vergleichen Sie es mit den Maßen in der Tabelle: Der Siebkragen hat Ø 70 mm, das Gewinde Ø 58 mm.
Wozu ein Winkelablauf?
Der Schlauch geht seitlich ab, so bleibt mehr Platz unter der Spüle und der Schlauch lässt sich leichter zum Grauwassertank verlegen.
Hersteller
Carbon Zorro Sp. z o.o., ul. Humańska 8, 02-789 Warszawa, Polen.
