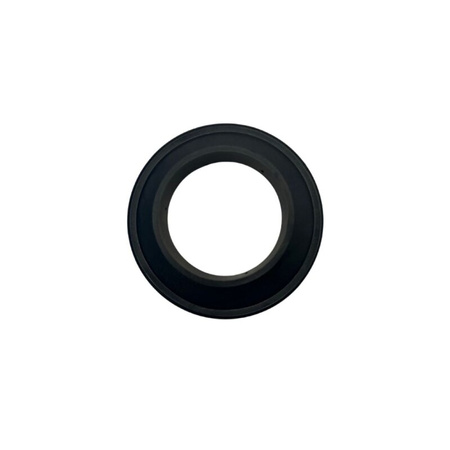

Webasto 1320760A Reduzierstück Warmluftführung 90/60 mm - für Air Top Evo 40/55 und Air Top 2000 STC
- Original Webasto 1320760A Reduzierstück für die Warmluftführung: verbindet Systemteile 90 mm mit einem flexiblen Rohr 60 mm. Länge 59 mm, schwarzer Kunststoff. Für Luftheizungen Air Top Evo 40/55 und Air Top 2000 STC.

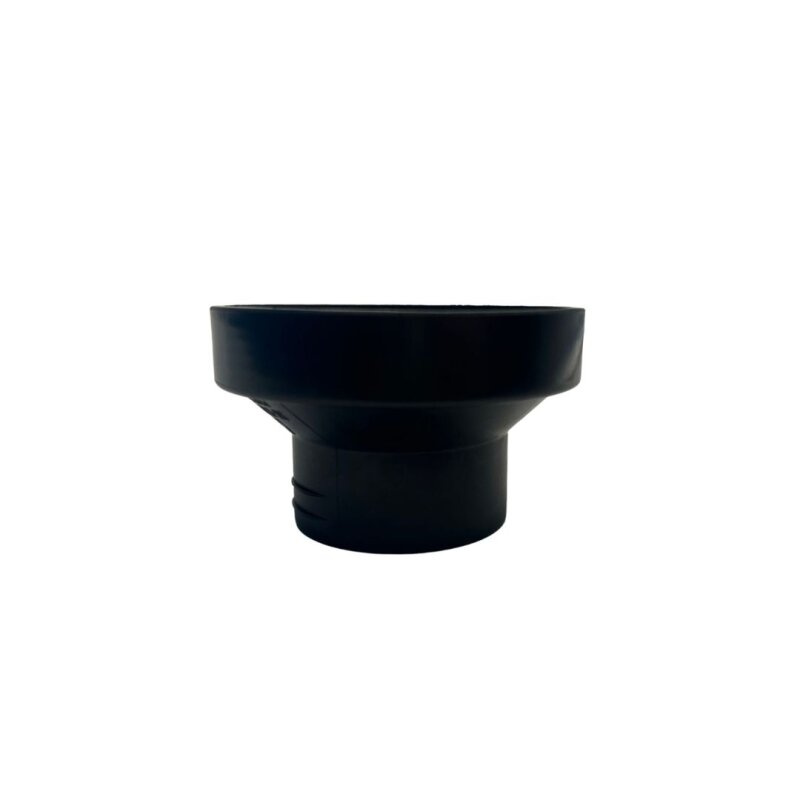

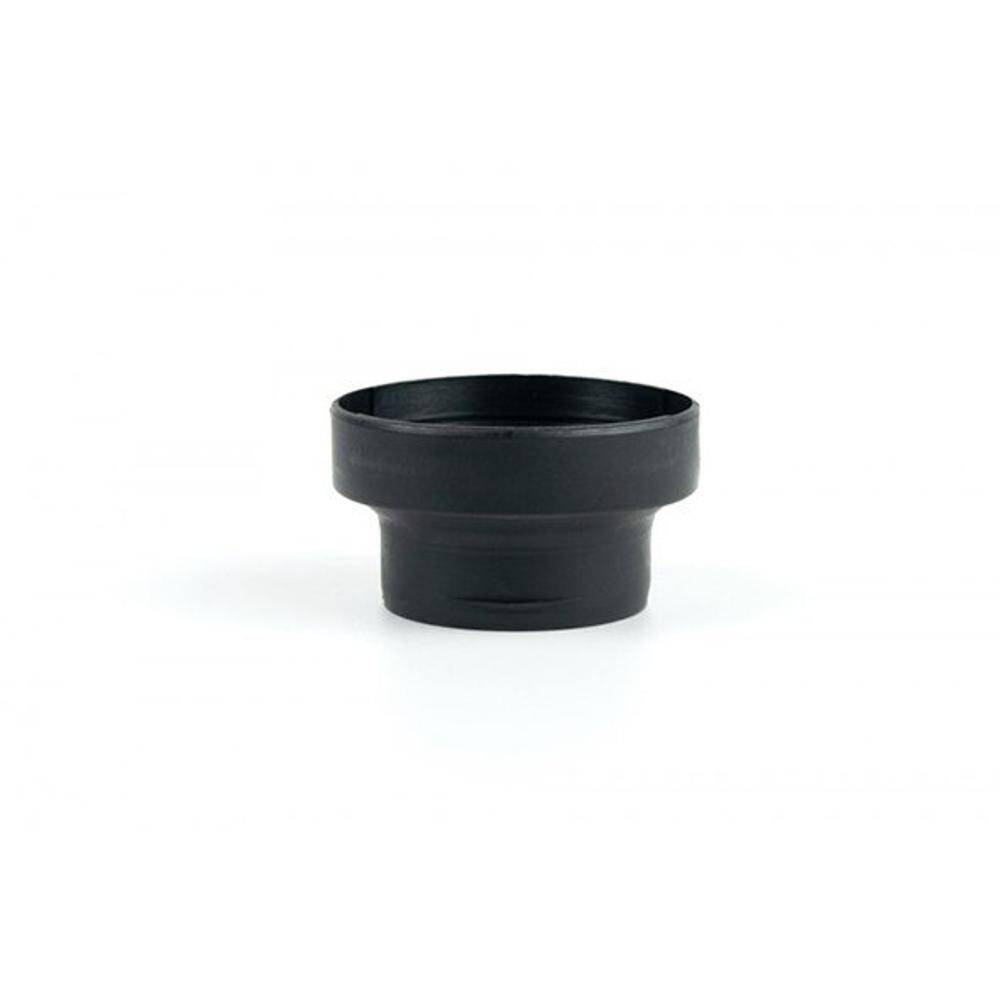

Das Webasto 1320760A ist ein Original-Reduzierstück (im Webasto-Katalog: Verlängerungsadapter) für die Warmluftführung. Die Seite mit 90 mm Innendurchmesser wird mit Teilen des 90-mm-Warmluftsystems verbunden, auf die Seite mit 60 mm Außendurchmesser wird ein flexibles 60-mm-Rohr gesteckt. So lässt sich von einer 90-mm-Hauptleitung ein schmaleres 60-mm-Rohr abführen, z. B. zu einem Luftaustritt in einem kleineren Raum.
Einsatzzweck
- Übergang vom 90-mm-Warmluftsystem auf ein flexibles 60-mm-Rohr

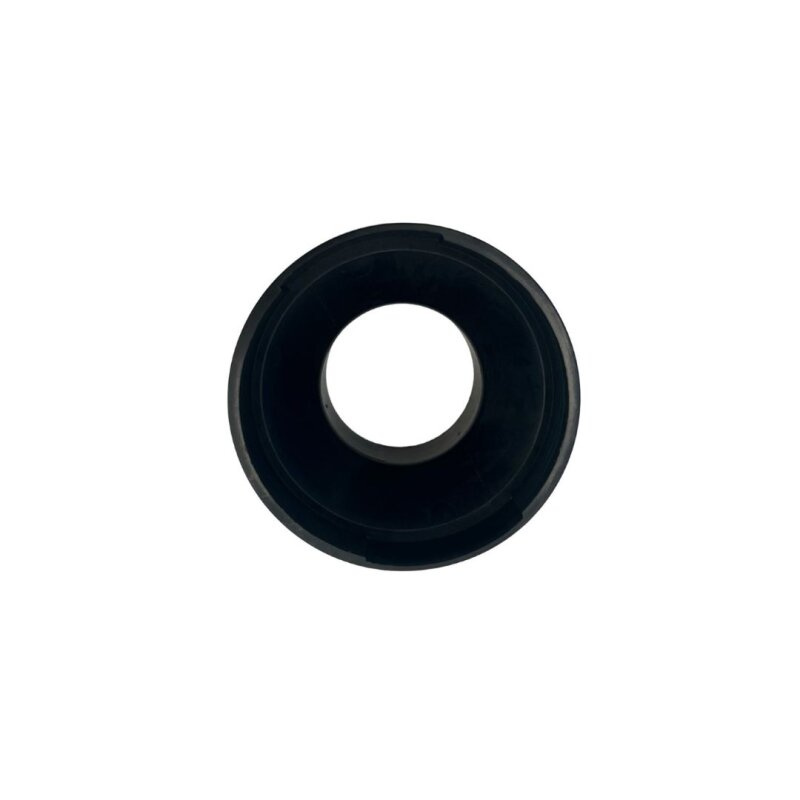

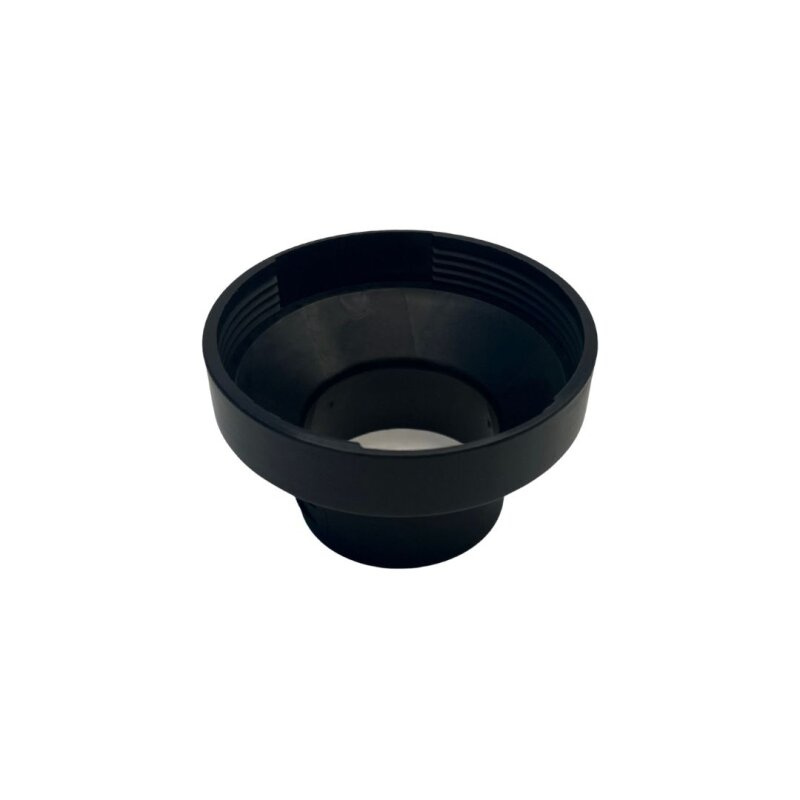

- 90-mm-Seite: Innendurchmesser 90 mm, Verbindung mit Teilen des 90-mm-Systems in Verbindung mit der Webasto Überwurfmutter 1320468A

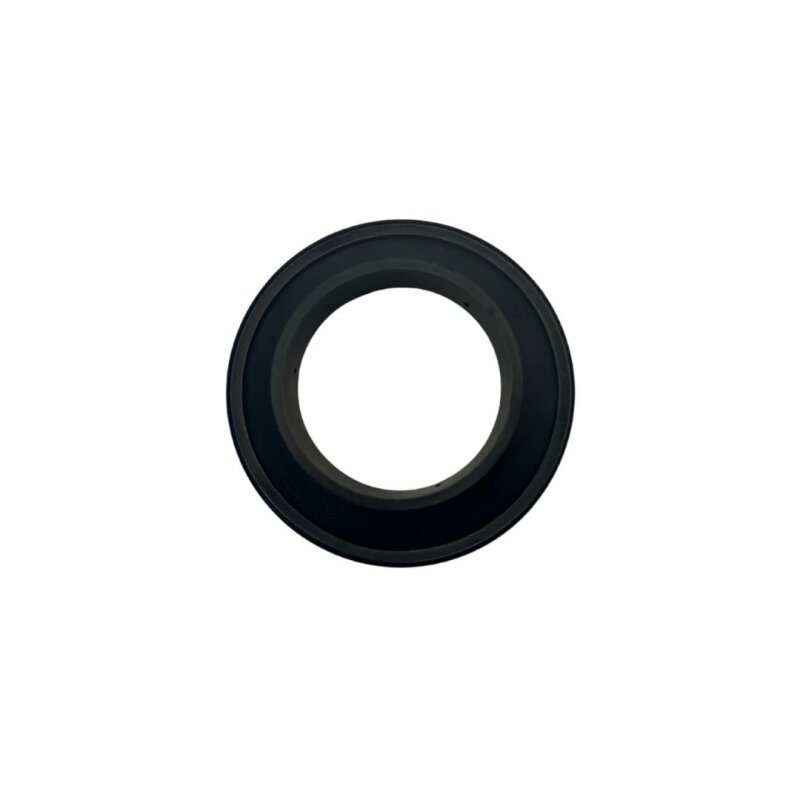

- 60-mm-Seite: Außendurchmesser 60 mm, für ein flexibles 60-mm-Rohr
- im Webasto-Katalog für die Luftheizungen Air Top 2000 STC und Air Top Evo 40/55 gekennzeichnet
Luftwiderstand
- in der Webasto-Widerstandsberechnung zählt das Reduzierstück 90 > 60 mm 211 Punkte
- die Punktsumme der Hauptleitung darf das Maximum der Heizung nicht überschreiten: 550 Punkte bei Air Top Evo 40 und 375 Punkte bei Air Top Evo 55
- Abzweigungen von der Hauptleitung werden nicht mitgerechnet, daher eignet sich das Reduzierstück am besten für Abzweigungen
- bei Überschreitung schaltet die Heizung in die Regelpause und läuft nicht im Dauerbetrieb
Material
- schwarzer Kunststoff
- die Teile der Webasto-Warmluftführung bestehen aus glasfaserverstärktem Kunststoff PA6.6 GF30
- Temperaturbeständigkeit des Systems von -40 bis +140°C
- Webasto haftet nicht für Installationen mit Luftführungsteilen anderer Hersteller, insbesondere ohne garantierte Hochtemperaturbeständigkeit
Passende Produkte
- Y-Stück 90 x 90 x 90 mm Webasto 1320470A
- Y-Stück 90 x 60 x 90 mm
- Warmluftrohr 60 mm isoliert
- Warmluftrohr 90 mm isoliert
Technische Daten
| Parameter | Wert |
|---|---|
| Hersteller | Webasto |
| Herstellernummer | 1320760A |
| Frühere Nummer | 9011011C |
| EAN | 4054037049699 |
| Typ | Reduzierstück (Verlängerungsadapter) für die Warmluftführung |
| Innendurchmesser große Seite (D1i) | 90 mm |
| Außendurchmesser kleine Seite (D2a) | 60 mm |
| Länge (L) | 59 mm |
| Verbindung auf der 90-mm-Seite | mit Webasto Überwurfmutter 1320468A |
| Material | Kunststoff |
| Farbe | schwarz |
| Luftwiderstand (90 > 60 mm) | 211 Punkte |
| Heizungen | Air Top 2000 STC, Air Top Evo 40, Air Top Evo 55 |
| Inhalt | 1 Stück |
Fragen und Antworten
Für welche Heizungen ist das Reduzierstück geeignet?
Im Webasto-Katalog ist das Reduzierstück 1320760A für die Warmluftführung der Heizungen Air Top 2000 STC, Air Top Evo 40 und Air Top Evo 55 gekennzeichnet.
Wie wird es montiert?
Die Seite mit 90 mm Innendurchmesser wird in Verbindung mit der Webasto Überwurfmutter 1320468A mit Teilen des 90-mm-Systems verbunden. Auf die Seite mit 60 mm Außendurchmesser wird ein flexibles 60-mm-Rohr gesteckt.
Verringert das Reduzierstück den Luftstrom?
Ja. Laut Webasto zählt das Reduzierstück 90 > 60 mm 211 Widerstandspunkte. Die Punktsumme der Hauptleitung darf 550 bei Air Top Evo 40 und 375 bei Air Top Evo 55 nicht überschreiten. Abzweigungen von der Hauptleitung werden nicht mitgerechnet.
Woraus besteht es?
Aus schwarzem Kunststoff. Die Teile der Webasto-Warmluftführung bestehen aus glasfaserverstärktem PA6.6 GF30, temperaturbeständig von -40 bis +140°C.
Kann ich es mit Luftführungsteilen anderer Hersteller kombinieren?
Webasto haftet nicht für Installationen mit Luftführungsteilen anderer Hersteller, insbesondere ohne garantierte Hochtemperaturbeständigkeit.
Hersteller
Webasto SE, Kraillinger Straße 5, 82131 Stockdorf, Deutschland.
