Water Pump WP10LPM 12 V Trinkwasserpumpe, 10,6 l/min, 3,1 bar - 4-Kammer mit Druckschalter und Filter
- Membran-Trinkwasserpumpe 12 V, 4 Kammern, 10,6 l/min, 3,1 bar. Druckschalter, Rückschlagventil, selbstansaugend bis 1,8 m, Überhitzungsschutz. Filter und 2 Schlauchtüllen dabei. Für Wohnmobil, Wohnwagen und Boot.

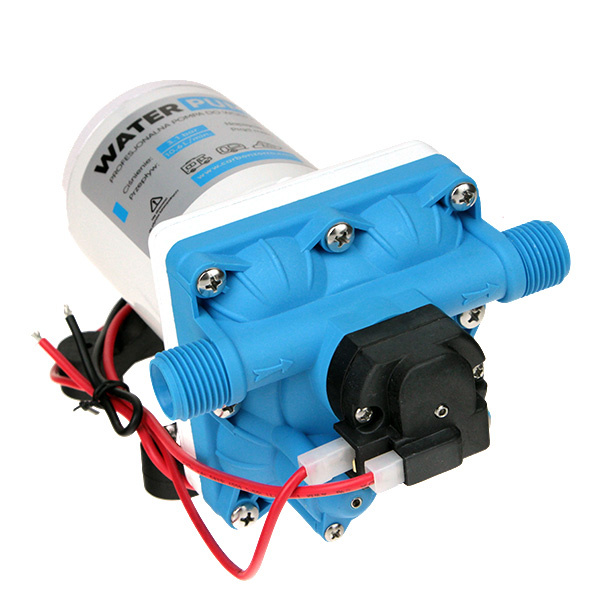

Water Pump WP10LPM ist eine 12-V-Membran-Trinkwasserpumpe mit blauem 4-Kammer-Pumpenkopf. Sie fördert bis zu 10,6 l/min, der eingebaute Druckschalter startet sie beim Öffnen eines Hahns und stoppt sie bei 3,1 bar. Für Wasseranlagen in Wohnmobil, Wohnwagen, Boot und Ferienhaus.
Die wichtigsten Merkmale
- 4 Kammern - gleichmäßiger Durchfluss und ruhiger Lauf
- Druckschalter: die Pumpe startet bei Druckabfall und stoppt, wenn der Hahn schließt
- Rückschlagventil verhindert Rückfluss
- selbstansaugend bis 1,8 m Höhe
- kurzer Trockenlauf (bis 30 s) schadet der Pumpe nicht
- Überhitzungsschutz mit automatischem Wiederanlauf nach dem Abkühlen

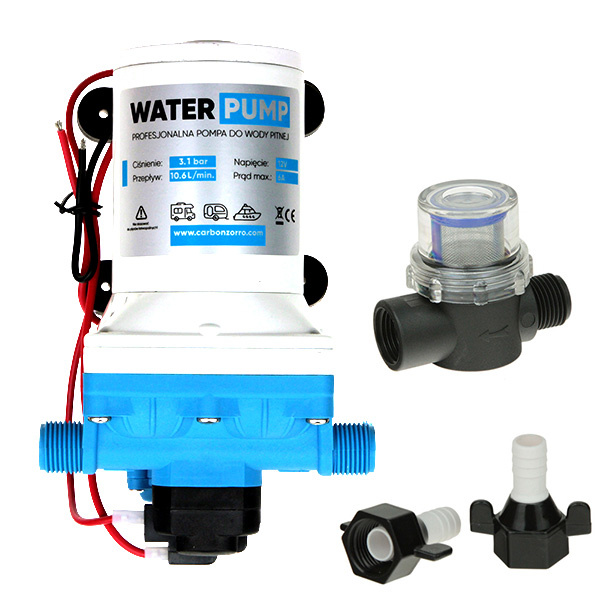

Lieferumfang
- Pumpe mit Anschlusskabeln
- Siebfilter
- 2 Schlauchtüllen
- Gummifüße zur Schwingungsdämpfung
Einbau

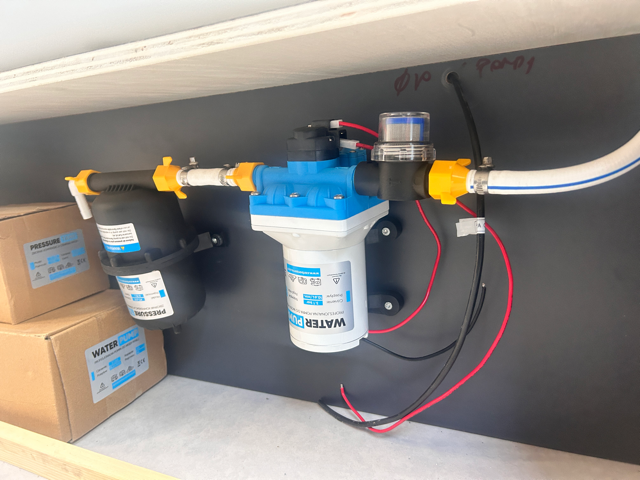

- auf einer ebenen, festen Fläche an einem trockenen, belüfteten Ort (z. B. unter dem Boden oder im Schrank), gut zugänglich für Wartung
- am besten auf Höhe des Tanks oder darunter; über dem Tank saugt sie bis 1,8 m senkrecht an, waagerecht darf die Saugleitung bis 9 m lang sein
- Einbaulage beliebig; bei senkrechtem Einbau zeigt der Pumpenkopf nach unten
- Füße nicht zu fest anziehen - die Gummilager sollen Vibrationen und Geräusche dämpfen
- an beiden Anschlüssen mindestens 30 cm flexibler Druckschlauch 1/2" (13 mm)
- Filter vor der Pumpe auf der Saugseite; Anschlüsse handfest, ohne Teflonband und Dichtmittel

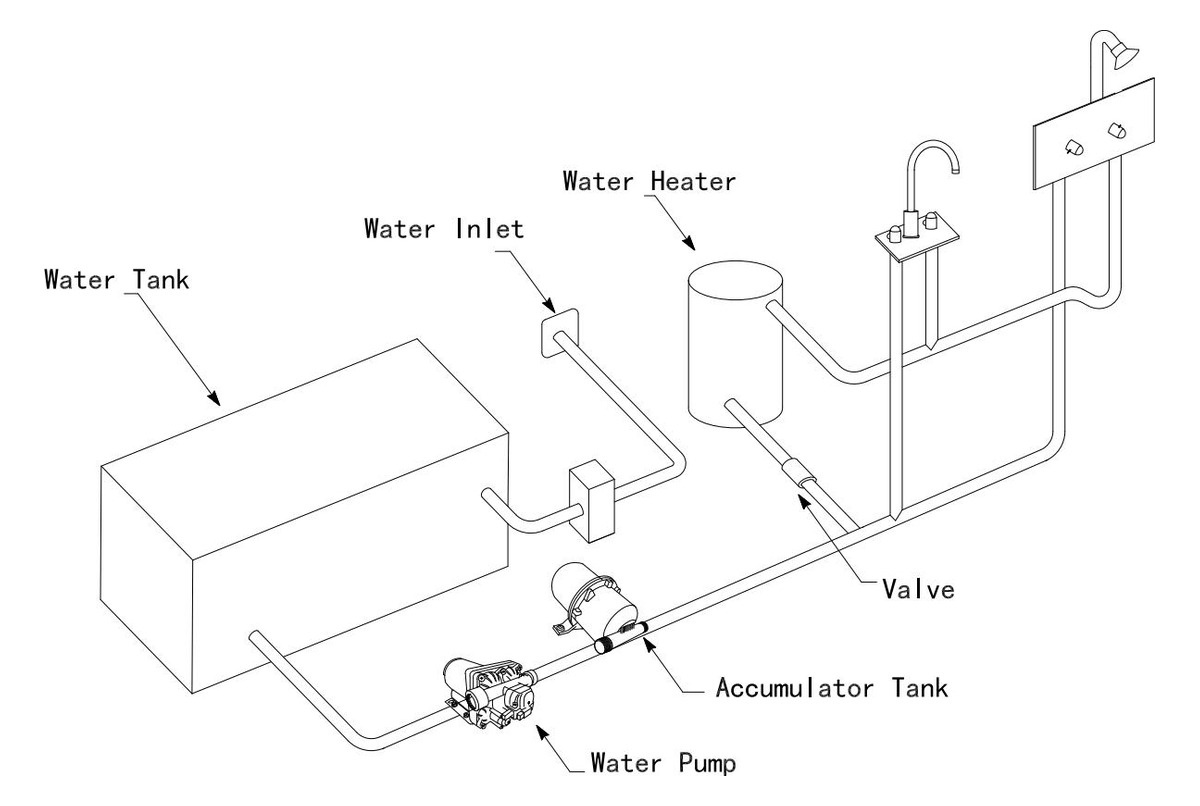

Anlagenschema

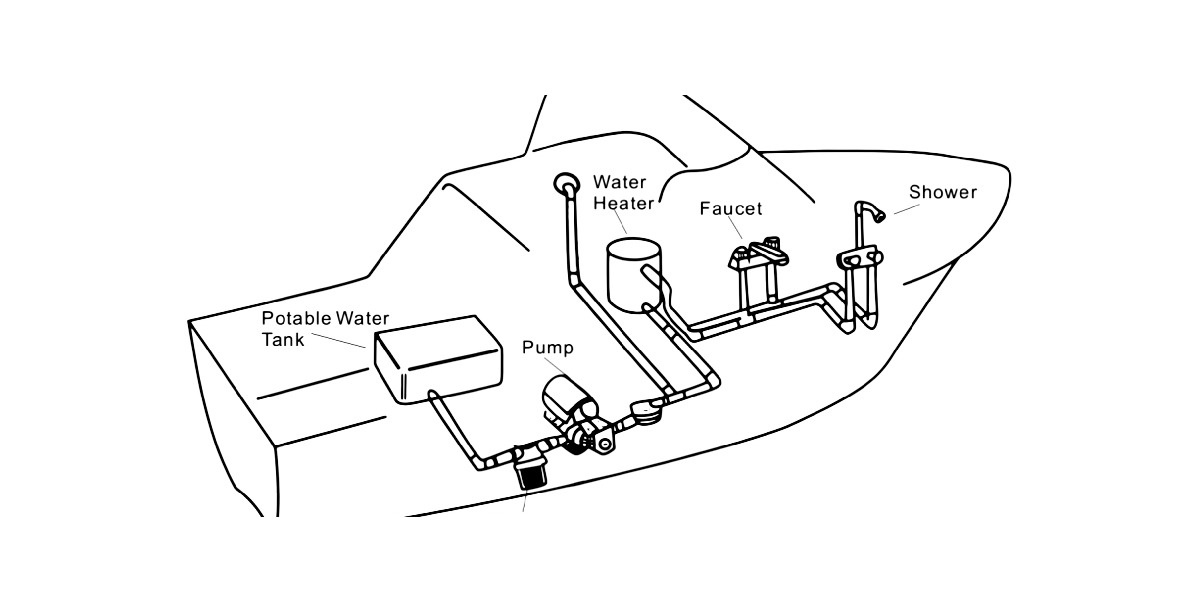

Die Pumpe saugt Wasser aus dem Tank und versorgt Wasserhähne, Dusche und Boiler. Ein Druckausgleichsbehälter hinter der Pumpe dämpft Pulsieren und häufiges Takten der Pumpe.
Elektrischer Anschluss
- empfohlene Sicherung 10-15 A
- Kabelquerschnitt für 10 % Spannungsabfall bei 12 V (Länge = von der Batterie zur Pumpe und zurück):
- 0-7,6 m: 1,3 mm² (16 AWG)
- 7,6-15,2 m: 2,1 mm² (14 AWG)
- 15,2-21,3 m: 3,3 mm² (12 AWG)
- 21,3-33,5 m: 5,3 mm² (10 AWG)
- maximale Stromaufnahme: 6 A
Betrieb und Winter
- Kurzzeitbetrieb - nicht für Dauerbetrieb ausgelegt
- für Süß- und Salzwasser, schwache Säuren und Laugen, Flüssigkeitstemperatur bis 60 °C
- Anlage mit Chlorbleiche-Lösung desinfizieren, danach mit klarem Wasser spülen
- vor dem Winter Tank, Leitungen und Pumpe entleeren; kein Kfz-Frostschutz, nur ungiftiges Frostschutzmittel für Trinkwasseranlagen

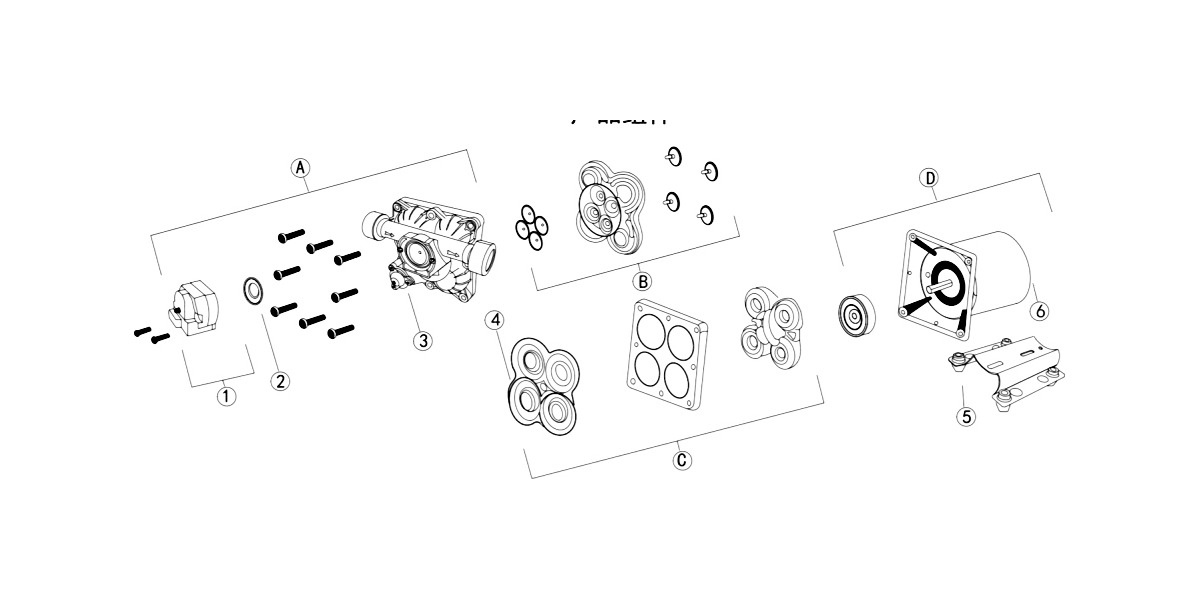

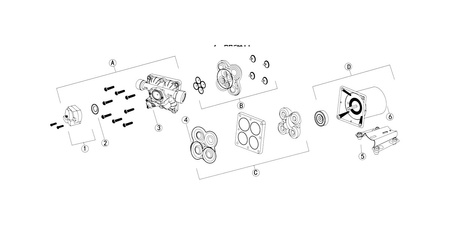

Aufbau und Ersatzteile
Am stärksten verschleißen Membran und Lager. Passend dazu gibt es das Pumpenkopf-Reparaturset für 4-Kammer-Pumpen (Lager, Membran).
Fotos und Zeichnungen
Weitere Water Pump Produkte
- 4-Kammer-Pumpe WP7LPM, 7 l/min, 1,38 bar - Version mit weniger Durchfluss
- Pumpenkopf-Reparaturset für 4-Kammer-Pumpen (Lager, Membran) - passt zu dieser Pumpe
- Druckausgleichsbehälter 0,75 l - hinter der Pumpe eingebaut
- Wasser-Siebfilter 1/2" NPT - vor der Pumpe eingebaut
- kleine 2-Kammer-Pumpe SWP38LPM, 3,8 l/min, 2,4 bar
- 2-Kammer-Pumpe SWP31LPM, 3,1 l/min, 4,8 bar
Technische Daten
| Parameter | Wert |
|---|---|
| Modell | WP10LPM |
| Typ | Membranpumpe, 4 Kammern, mit Druckschalter |
| Spannung | 12 V DC |
| Durchfluss | 10,6 l/min |
| Abschaltdruck | 3,1 bar |
| Max. Stromaufnahme | 6 A |
| Selbstansaugend | bis 1,8 m |
| Trockenlauf | bis 30 s |
| Anschlüsse | 1/2" NPT Außengewinde |
| Flüssigkeitstemperatur | bis 60 °C |
| Schutz | thermisch, mit automatischem Wiederanlauf |
| Betriebsart | Kurzzeitbetrieb |
| Einsatz | Trinkwasser, Wohnmobil, Wohnwagen, Boot |
| Zertifikat | CE |
Fragen und Antworten
Schaltet die Pumpe selbst ab?
Ja. Der Druckschalter stoppt sie, wenn der Hahn geschlossen ist und 3,1 bar erreicht sind, und startet sie bei Druckabfall wieder.
Ist ein Filter dabei?
Ja, ein Siebfilter und 2 Schlauchtüllen sind im Lieferumfang.
Kann die Pumpe über dem Tank sitzen?
Ja, sie saugt bis 1,8 m senkrecht an. Am besten ist trotzdem der Einbau auf Höhe des Tanks oder darunter.
Welches Reparaturset passt?
Das Pumpenkopf-Reparaturset (Lager, Membran) für die 4-Kammer-Pumpen WP7LPM und WP10LPM.
Hersteller
Carbon Zorro Sp. z o.o., ul. Humańska 8, 02-789 Warschau, Polen.
