Votronic StandBy-Charger Pro 3063 - Ladeerhaltung der Starterbatterie 12 V, 8 A, für LiFePO4, AGM und Gel
- Votronic StandBy-Charger Pro 3063: lädt die Starterbatterie aus der Aufbaubatterie nach, 12 V, bis 8 A. Einstellbare Ladespannung 12,5-14,5 V und Abschaltschwelle 12-14 V, daher auch für LiFePO4 geeignet. Eingänge EN und DIS, 92 g.

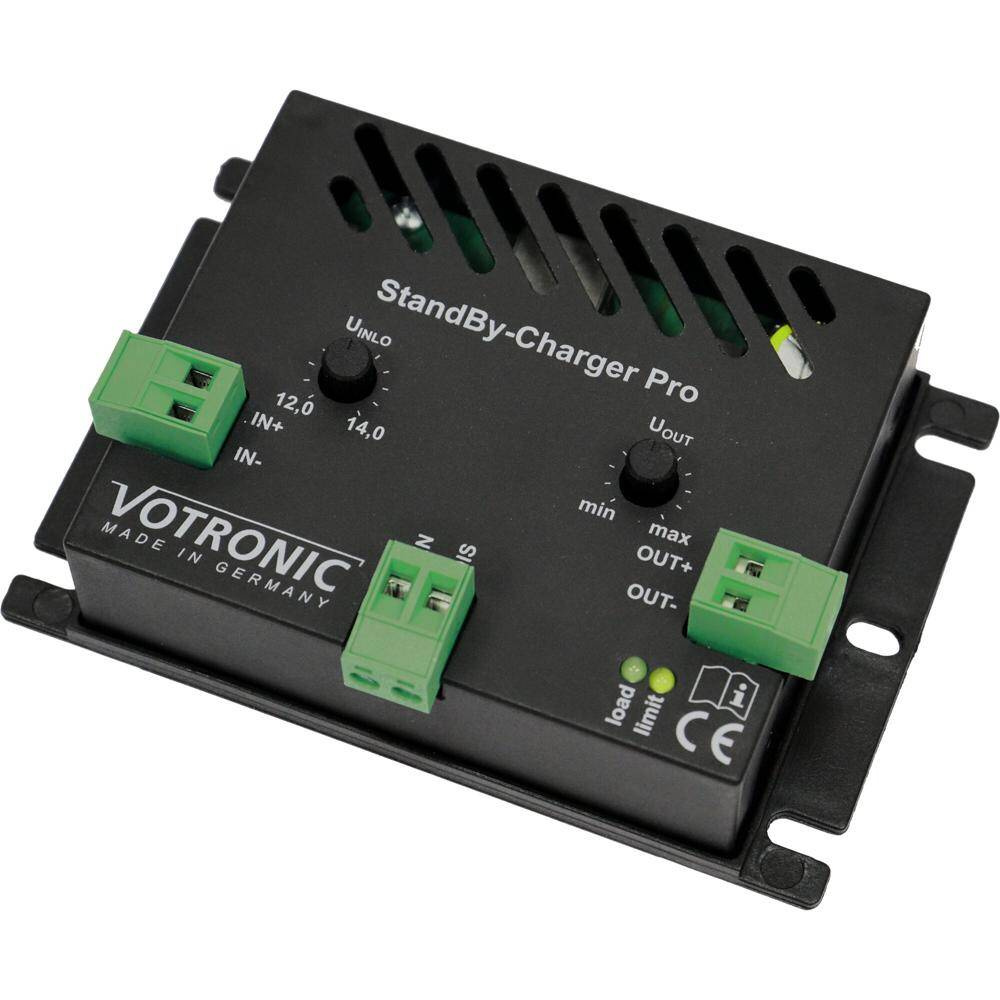

Der Votronic StandBy-Charger Pro (Nr. 3063) sorgt für die automatische Nachladung und Ladeerhaltung der Starterbatterie in Fahrzeugen mit zwei Batteriekreisen, zum Beispiel im Wohnmobil. Er wird zwischen Aufbaubatterie und Starterbatterie angeschlossen. Wird die Aufbaubatterie über ein Netzladegerät, eine Solaranlage oder eine andere Quelle geladen, lädt der StandBy-Charger Pro die Starterbatterie mit bis zu 8 A auf die eingestellte Spannung.
Wofür
- Radio und Fahrzeugsteuersysteme verbrauchen Strom aus der Starterbatterie, auch bei jedem Türöffnen
- der StandBy-Charger Pro ersetzt diese Energie aus der Aufbaubatterie, ohne Änderung der vorhandenen Verkabelung
- die einstellbare Abschaltschwelle am Eingang schützt die Aufbaubatterie vor Tiefentladung
- dadurch ist er auch für eine LiFePO4-Aufbaubatterie geeignet, die eine höhere Ruhespannung als eine Starterbatterie hat
- einfacheres Modell ohne Einstellung, nur für Bleibatterien: Votronic StandBy-Charger 3 A, 12 V
Funktionen
- IU-Ladekennlinie

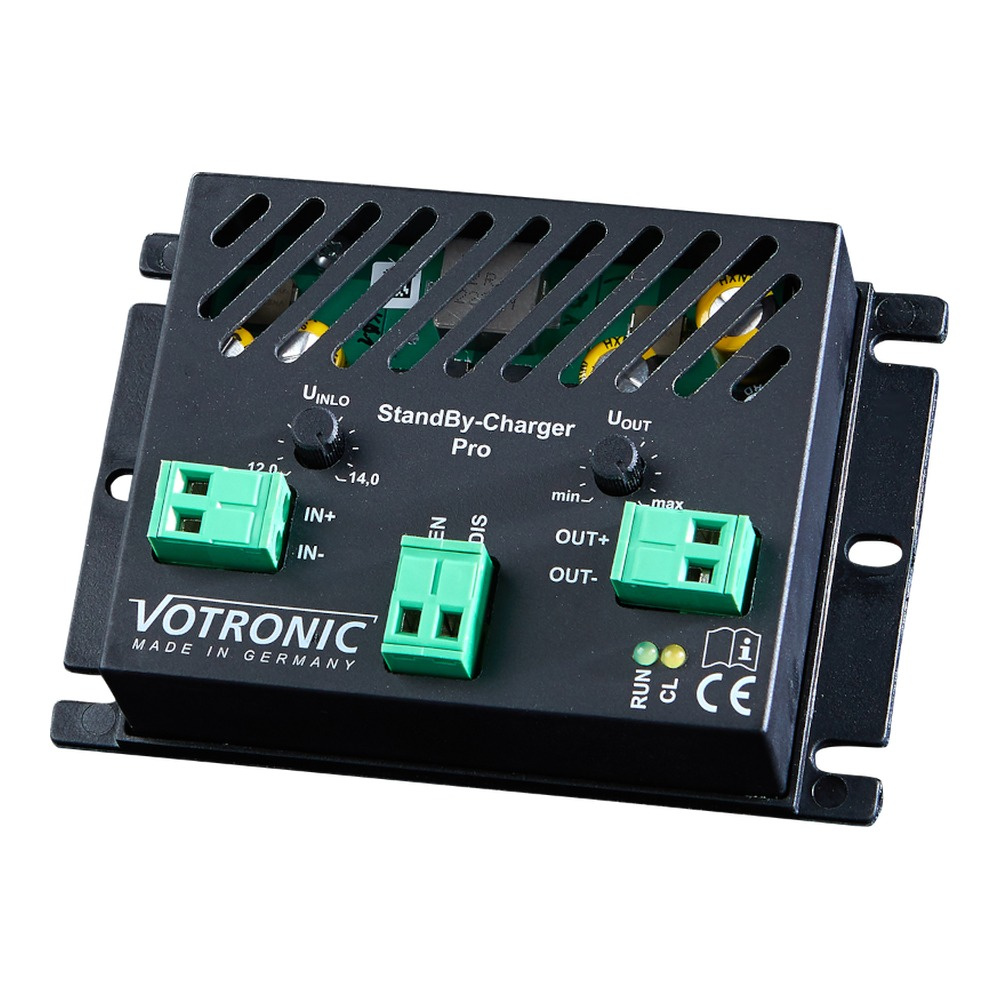

- Ladeschlussspannung einstellbar von 12,5 bis 14,5 V (Potentiometer UOUT)
- eingangsseitige Abschaltschwelle einstellbar von 12 bis 14 V (Potentiometer UINLO)
- für Gel-, AGM-, Blei-Säure- und LiFePO4-Batterien am Eingang und am Ausgang
- Ladestrom bis 8 A
- passive Kühlung ohne Lüfter, mit Abschaltung bei Überhitzung
- zwei unabhängige Steuereingänge: EN (Enable) und DIS (Disable)
- 2 LEDs zeigen den Betriebszustand
Montage und Einstellung
- Gerät möglichst nahe an der zu ladenden Batterie und vor Feuchtigkeit geschützt einbauen; Einbaulage beliebig
- Kabel 1-4 mm² am Eingang und 0,75-4 mm² am Ausgang, in Batterienähe abgesichert (Eingang 15 A, Ausgang 10 A)
- für Dauerbetrieb genügt eine Brücke von IN+ auf EN; alternativ ein schaltbares 12-V-Signal an EN
- das D+ Signal der Lichtmaschine an DIS schaltet das Gerät während der Fahrt ab
- Ausgangsspannung mit einem Messgerät einstellen, bevor die Ausgangsbatterie angeschlossen wird
- nur für den Betrieb mit zwei 12-V-Batterien; nicht für 24-V-Anlagen geeignet
- LiFePO4-Batterien nur als Komplettbatterien mit integriertem BMS, Balancing und Schutzbeschaltung
- vor der Montage die Herstelleranleitung und Sicherheitsrichtlinien lesen
Technische Daten
| Parameter | Wert |
|---|---|
| Hersteller | Votronic |
| Modell | StandBy-Charger Pro |
| Artikelnummer des Herstellers | 3063 |
| Art | Ladeerhaltungsgerät (Laden von Batterie zu Batterie) |
| Batterie-Nennspannung | 12 V / 12 V |
| Eingangsspannungsbereich | 12-15 V |
| Eingangsseitige Abschaltschwelle | 12-14 V (einstellbar) |
| Stromaufnahme im Standby | unter 1 mA |
| Max. Stromaufnahme | 12 A |
| Ladespannung | 12,5-14,5 V (einstellbar) |
| Max. Ladestrom | 8 A |
| Ladekennlinie | IU |
| Steuereingänge | EN und DIS, 6-15 V |
| Batterietypen | Gel, AGM, Blei-Säure, LiFePO4 |
| Wirkungsgrad | 95% (12,5 V Eingang / 14,4 V Ausgang) |
| Temperaturbereich | -20 bis +45 °C |
| Schutzklasse | IP2X |
| Abmessungen (L x B x H) | 71 x 105 x 25 mm |
| Nettogewicht | 92 g |
| Lieferumfang | StandBy-Charger Pro, Montage- und Bedienungsanleitung |
Fragen und Antworten
Funktioniert der StandBy-Charger Pro mit einer LiFePO4-Aufbaubatterie?
Ja. Die einstellbare Abschaltschwelle von 12-14 V am Eingang unterbricht die Ladung, bevor die Aufbaubatterie entleert wird.
Wie schalte ich die Ladung während der Fahrt ab?
Das D+ Signal der Lichtmaschine an die Klemme DIS anschließen. Lädt die Lichtmaschine, schaltet das Gerät ab.
Kann ich ihn in einer 24-V-Anlage verwenden?
Nein. Das Gerät ist nur für zwei 12-V-Batterien ausgelegt.
Mit welchem Strom wird die Starterbatterie geladen?
Mit bis zu 8 A auf die mit dem Potentiometer UOUT eingestellte Spannung zwischen 12,5 und 14,5 V.
Hersteller
VOTRONIC Elektronik-Systeme GmbH, Johann-Friedrich-Diehm-Str. 2, 36341 Lauterbach, Deutschland.
