Ventil für Ammoniak / Amin SSWN-22/V-S Tekno Valves

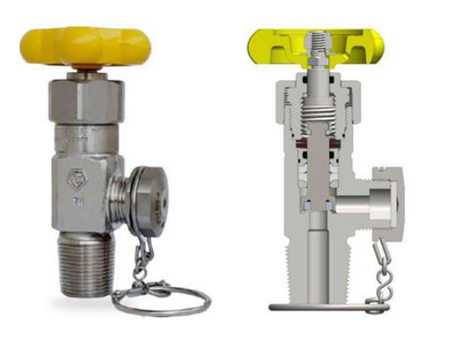

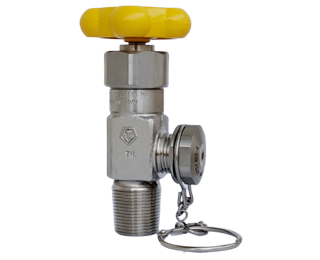

Edelstahl-Flaschenventil für Ammoniak und Amine SSWN-22/V-S3 mit Edelstahlgehäuse.

Die zweiteilige Spindel und die Verwendung von komprimiertem Dichtungsmaterial, unterstützt durch O-Ring-Dichtungen, gewährleisten eine zuverlässige Leistung über die gesamte Lebensdauer und sorgen gleichzeitig für ein geringes Drehmoment und keine Leckage der Stopfbuchse während des Betriebs.

Die Konstruktion verhindert auch eine Gasverunreinigung, da es im gasberührten Bereich keine Schmierung oder Gewindeteile gibt.

Die Baureihe wird je nach Gasanwendung mit einer PCTFE/PA 66-Dichtung und einem EPDM/FKM-Dichtring nach Wahl angeboten und ist für einen maximalen Prüfdruck von 250 bar geeignet.

Einhaltung der Vorschriften und Zertifizierung

• Die Ventile erfüllen die Anforderungen der EN ISO 10297:2017
• Die Ventile sind von der BAM gemäß der europäischen Richtlinie über ortsbewegliche Druckgeräte (TPED) zertifiziert und mit dem π-Zeichen erhältlich

Konstruktionsspezifikationen

• Mindesthaltbarkeit - 2000 Zyklen
• Druckstufe - 250 bar
• Betriebstemperaturbereich: -20 °C bis +65 °C
• Lagertemperaturbereich: -40 °C bis +65 °C
• Minimales Schließmoment - 6 Nm
• Anzugsdrehmoment für die Stopfbuchsenmutter - 95 Nm
• Anzugsdrehmoment für Sicherungsmutter - 35 Nm
• Durchflusskoeffizient (Cv) - 1,1
• Schmiermittel - Klubertemp GR M30

Baumaterial

• Ventilgehäuse, Kontermutter, Dichtungsmanschette, obere Spindel, untere Spindel, Stopfbuchsenmutter, Dichtungsstopfbuchse und Auslasskappe* - SS 303
• Sitzeinlage und Dichtung* - PA 66 / PCTFE
• Tipp - PA 66
• Dichtung X 2 - PTFE
• O-Ringe - EPDM
• Tellerfeder X 3 - DE 42
• Handrad - zinkbasislegierung (pulverbeschichtet)
• Kette und Klemmring* - rostfreier Stahl

*Optional
