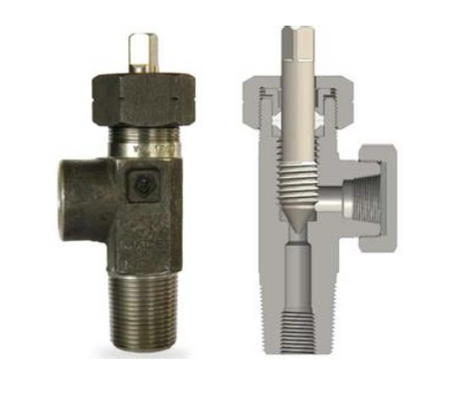

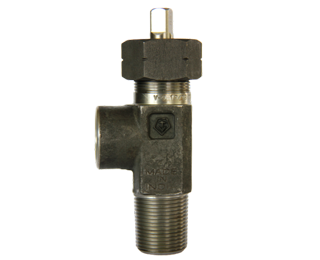

Ventil für Ammoniak / Amin CST-06 Tekno Valves - Kohlenstoffstahl
- Schlüsselbetätigte Ventile aus Kohlenstoffstahl (CGA V-9)
Flaschenventil aus Kohlenstoffstahl für Ammoniak und Amine CST-06
Einhaltung der Vorschriften und Zertifizierung
- Ventile erfüllen die Anforderungen der CGA V-9:2012, geprüft von der BAM
Konstruktionsspezifikationen
- Mindesthaltbarkeit - 2000 Zyklen
- Maximaler Auslegungsbetriebsdruck - 207 bar
- Temperaturbereich: -46 °C bis +65 °C
- Vierkant-Schaft: 3/8 Zoll
- Minimales Schließmoment - 13,5 Nm
- Drehmoment bei Ausfall in Schließrichtung - >135 Nm
- Anzugsmoment der Dichtungsmutter - 57 Nm
- Durchflusskoeffizient (Cv) - 1,5
- Schmiermittel - Klubertemp GR M30
- Druckentlastungsvorrichtung (PRD)* - CG-2
*Zur Betätigung der Armatur während des Betriebs kann ein höheres Drehmoment erforderlich sein (empfohlenes maximales Drehmoment 34 Nm)
Auslass- und Einlassanschlüsse verfügbar
| Anschluss am Ausgang | Maximaler Nennausgangsdruck | Anschluss am Einlass |
| CGA 240 | 345 bar | 3/4-14 NGT (CL)-1 & 3/4-14 NGT (CL)-2 |
| CGA 800 | ||
| CGA 845 | ||
| CGA 845 | ||
| CGA 705 | 207 bar |
Baumaterial
- Ventilkörper - kohlenstoffarmer Stahl
- Arbor - EDELSTAHL 316L
- Dichtung X 2 - PTFE
- Stopfbuchse, Packungsmutter, Dichtungsmanschette und Packungsmutter * - kohlenstoffstahla
- Dichtung ** - PA 66
*Optional
