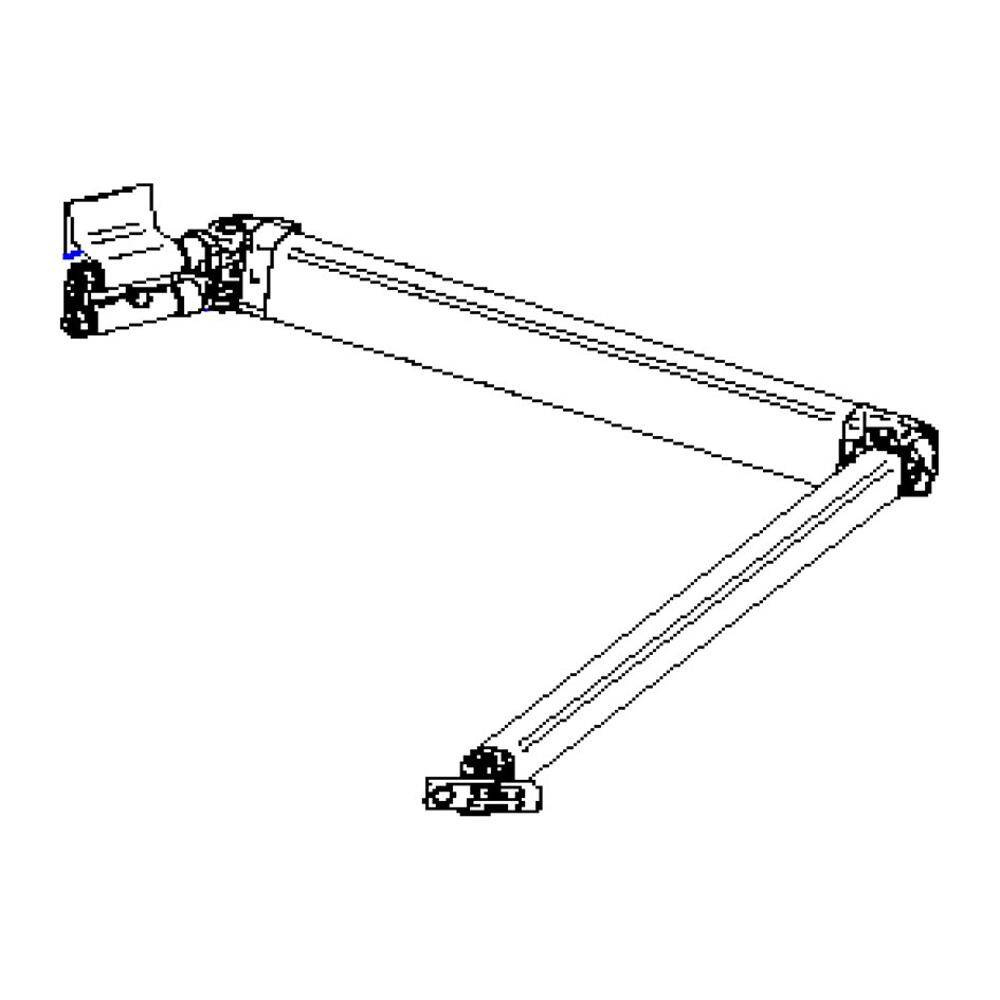

Thule Gelenkarm links 1500602667 für Markise Omnistor 4900 / Thule 4200 - Ausfall 2,00 m, Länge 2,60 m
- Original Thule Gelenkarm links 1500602667 mit Feder für Markisen Omnistor 4900 / Thule 4200 mit 2,60 m Länge und 2,00 m Ausfall. Ersatzteil, Position 18 der Explosionszeichnung.
Der Thule Gelenkarm links (Teilenr. 1500602667) ist ein Original-Ersatzteil für Markisen Thule Omnistor 4900 und Thule 4200 mit 2,60 m Länge und 2,00 m Ausfall. Der gefederte Arm schiebt das Frontprofil nach außen und hält das Tuch bei ausgefahrener Markise gespannt. Dieser Arm sitzt auf der linken Seite der Markise, der rechte Arm ist ein eigenes Teil mit der Nr. 1500602668.
Zu welcher Markise passt er
- Thule Omnistor 4900 und Thule 4200 - Markisenlänge 2,60 m
- Ausfall der Markise: 2,00 m
- Position 18 der Thule Ersatzteilzeichnung
- Seite: links
- Rechter Arm für dieselbe Markise: Teilenr. 1500602668
- bei den Markisen Thule 4200 und Omnistor 4900 hat der Arm dieselbe Teilenummer
So funktioniert der Gelenkarm
- Gelenkarme arbeiten paarweise - je einer links und rechts an der Markise
- die Feder im Arm drückt das Frontprofil nach außen und hält das Tuch gespannt
- beim Einfahren klappt der Arm zusammen und verschwindet in der Kassette
- ein beschädigter Arm oder eine schwache Feder zeigt sich durch ein lockeres Tuch oder ein ungleichmäßig ausfahrendes Frontprofil
- der Arm wird einzeln verkauft (1 Stk.)
Vor der Bestellung
- prüfen Sie das Markisenmodell auf dem Typenschild oder dem Aufkleber an der Kassette
- messen Sie die Markisenlänge - Arme für andere Längen haben andere Teilenummern
- prüfen Sie, auf welcher Seite der beschädigte Arm sitzt - linker und rechter Arm sind verschiedene Teile
- vergleichen Sie die Teilenr. 1500602667 mit der Nummer in den Unterlagen Ihrer Markise
Einbau und Sicherheit
- Markise vor dem Ausbau ganz einfahren - der Arm steht unter Federspannung
- den Tausch zu zweit durchführen
- den Arm nicht zerlegen und die Feder nicht ausbauen
- ohne Erfahrung den Tausch einem Markisenservice oder einer Caravan-Werkstatt überlassen
- nach dem Einbau prüfen, ob die Markise gleichmäßig aus- und einfährt
Weitere Arme für diese Markise
- Arm rechts 1500602668 - Länge 2,60 m
- Arm links 1500602229 - Länge 3,00 m und 3,50 m
- Arm rechts 1500602231 - Länge 3,00 m und 3,50 m
- Arm links 1500602230 - Länge 4,00 m und 4,50 m
- Arm rechts 1500602232 - Länge 4,00 m und 4,50 m
Passende Teile
- Abdeckungen der Gelenkarme, links + rechts (1500602235)
- Drehplatte (1500602811)
- Verbinder zur Führungsschiene, links + rechts (1500602374)
- Anschläge der Gelenkarme, links + rechts (1500602753)
- Gelenkarmhalter für Thule 4200 (1500603630)
Technische Daten
| Parameter | Wert |
|---|---|
| Hersteller | Thule |
| Thule Teilenr. | 1500602667 |
| EAN | 5415182054577 |
| Art | Gelenkarm mit Feder (Ersatzteil) |
| Seite | links |
| Passend für | Thule Omnistor 4900 und Thule 4200 |
| Markisenlänge | 2,60 m |
| Ausfall der Markise | 2,00 m |
| Position in der Teilezeichnung | 18 |
| Rechter Arm | 1500602668 |
| Menge | 1 Stk. |
Fragen und Antworten
Zu welcher Markise passt der Arm?
Zu Thule Omnistor 4900 und Thule 4200 mit 2,60 m Länge und 2,00 m Ausfall.
Passt er zu einer Markise mit anderer Länge?
Nein. Thule hat für andere Markisenlängen eigene Arme. Die Links finden Sie im Abschnitt mit weiteren Armen.
Ist es der linke oder rechte Arm?
Der linke. Der rechte Arm ist das Teil 1500602668.
Sind beide Arme enthalten?
Nein. Sie erhalten 1 Arm. Der zweite wird separat bestellt.
Steht der Arm unter Spannung?
Ja, eine Feder spannt das Tuch. Bei eingefahrener Markise vorsichtig tauschen.
Hersteller
Thule NV, Kortrijkstraat 343, 8930 Menen, Belgien.
