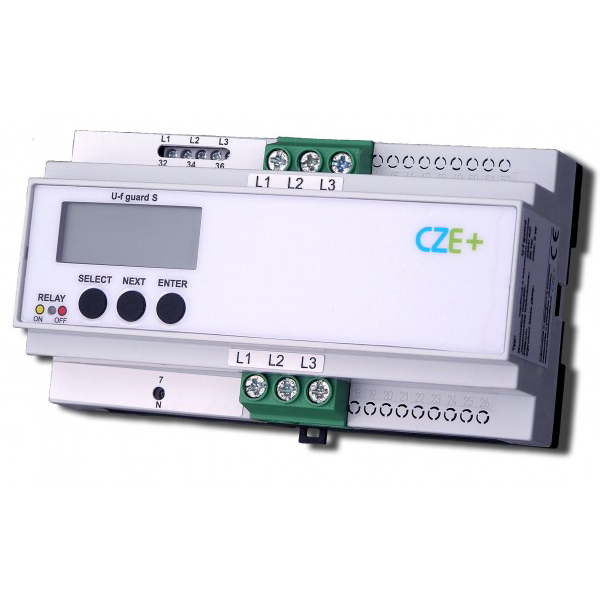

Spannungs- und Frequenzschutz U-f guard S 3x16A

Spannungs- und Frequenzschutz U-f guard S 3x16A

Der Bereich der Triggerspannungen sowie die Frequenz und die Ansprechzeit können über das beleuchtete Display und das einfache Menü leicht eingestellt werden. Die Messung der Netzparameter kann sowohl für dreiphasige als auch für einphasige Netze eingerichtet werden, bei denen das Vorhandensein aller drei Phasen nicht erforderlich ist.

Netzschutz kann für ein-, zwei- oder dreiphasige Messungen eingestellt werden. Im Falle einer Überspannung ersten Grades wird das Gerät nach Einstellung einer Reaktionszeit von 3 s automatisch auf Aggregation gemäß STN EN 61000-4-30 Klasse S eingestellt.

Die weiße LED-Hintergrundbeleuchtung ermöglicht die Überwachung der angezeigten Werte auch an Einbauorten, an denen die Sicht eingeschränkt ist. Der Schaltzustand des Relais wird zusätzlich durch eine zweifarbige LED angezeigt. Das Gerät speichert auch Fehlerzustände im Speicher, und die Anzahl der einzelnen Fehler kann auf dem Display angezeigt werden. Darüber hinaus wird die Betriebsdauer des Geräts aufgezeichnet. Die dritte gespeicherte Angabe ist die Dauer der Unterbrechung des stromintegrierten Relaiskontakts.

Verlängerung der Abschaltzeit des Ausgangsrelaiskontakts ab der Erkennung eines Fehlers im Netz auf bis zu 30 Minuten ab der letzten erfassten Spannungs- oder Frequenzüberschreitung. Daher ist es nicht erforderlich, die Verdrahtung mit einem Zeitrelaisschutz nachzurüsten, wenn lange Abschaltzeiten für Leistungsgeräte erforderlich sind.

Technische Daten

• Messspannungsbereich: 160 - 300 Vac / 150 - 485 Vac
• Versorgungsspannung, Leistung: 150 - 300 Vac, 50 Hz ± 10%, <3W
• Einstellung des Schutzgrades: einphasig oder dreiphasig, wahlweise 1-, 2- oder 3-stufige Messung
• Einstellbereich Spannungsschutz, Messgenauigkeit: 160 Vac - 276 Vac (L vs Messung). N) ± 1% S tr. 280 Vac - 485 Vac (L vs Messung). L) ± 1% S tr.
• Frequenzschutz Einstellbereich, Anzeigebereich, Messgenauigkeit: 46,00 - 54,50 Hz, 46,000 - 54,500 Hz, ±0,005 Hz
• Zeiterfassung - Zeitfenster, Einstellschritt:
• Erste Stufe: Unterspannung 0,040 - 2 s, Schritt 20 ms, Überspannung 0,040 - 3,2 s, Schritt 20 ms, Unter-/Überspannung: 0,040 - 0,6 s, Schritt 20 ms
• Stufe 2: Unterspannung 0,040 - 2 s, Schritt 20 ms, Überspannung 0,040 - 1 s, Schritt 20 ms, Unter-/Überfrequenz: 0,040 - 0,6 s, Schrittweite 20 ms
• 3. Stufe: 0,100 s Überspannung bei 276 V
• Messung der Spannungsasymmetrie: 1 - 20%, in 1%-Schritten, mag. Stufe 1% von Un = 230 V
• Ausgangskontakte - elektromechanisches Relais:
• 3-poliger Trennschalter: 3x16 A / 250 Vac, max.3x 30 A
• Einstellbare Verweilzeit der Relaiskontakte ab Auslösung des Netzfehlers im Bereich einstellbar: 5 s bis 30 min, Schritt 1 s
• Registrierung von Datum und Uhrzeit der elektromechanischen Kontaktschaltung. relais: Angaben zu den letzten 14 festgestellten Verbindungsabbrüchen
• Uhr: einstellbarer Kalender mit einer Genauigkeit von ± 1 Min./Monat, im ungesteckten Zustand hält das Gerät die Zeit dank einer internen Batterie (> 5 Jahre)
• Betriebstemperatur, Luftfeuchtigkeit: -20°C ... + 60°C, 95% <0,02%/°C
• Lagertemperatur, Luftfeuchtigkeit: -30°C ... + 70°C, 95% (nicht kondensierend)
• Leiterquerschnitt für Klemmen max.: 2,5 mm2, Leistungskontakte max.16 mm2
• Gerätegehäuse: ABS-Material, selbstverlöschend nach UL94-V1
• Montage: symmetrische 35 mm Schiene, 150 mm breit (9 Module)
• Anzeige: LCD-Display, Hintergrundbeleuchtung, zweifarbige LED zur Anzeige des Relaisstatus
• Elektrische Lebensdauer von Relais, Instrumentierung: 105 Löcher bei Nennleistung, Gesamtlebensdauer > 40000 Stunden
• Kontrollmethode, Einstellungen, Normen: 3 Tasten, Zugang über 4-stelliges Passwort, einmaliges Passwort kann auf Anfrage vergeben werden, EN 60255-1; 60255-127; 61010-1, 2-201; 61000-4-30 in Klasse S; 50438; 50160 Klasse 2
