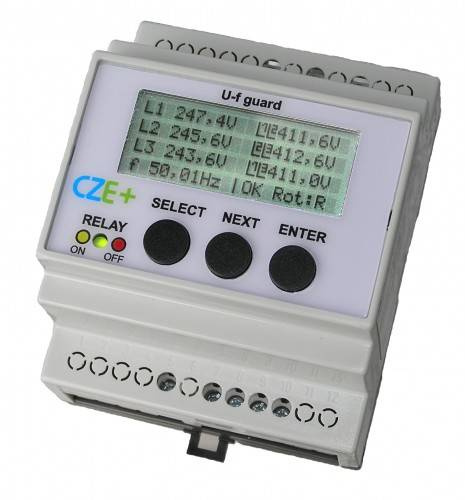

Spannungs- und Frequenzschutz U-f guard

Dreiphasiger Spannungs- und Frequenzschutz, der von einfachen Photovoltaikanlagen bis hin zum Einsatz in Blockheizkraftwerken, Lastpunktschutz und in Netzen, die von Verteilungsunternehmen zur Aufrechterhaltung der Qualität des Verteilungsnetzes benötigt werden, reicht. Das Gerät kann auch in einem einphasigen Netz betrieben werden.

Der Bereich der Triggerspannungen sowie die Frequenz und die Ansprechzeit können über das beleuchtete Display und das einfache Menü leicht eingestellt werden. Die Messung der Netzparameter kann sowohl für dreiphasige als auch für einphasige Netze eingerichtet werden, bei denen das Vorhandensein aller drei Phasen nicht erforderlich ist.

Netzschutz kann für ein-, zwei- oder dreiphasige Messungen eingestellt werden. Im Falle einer Überspannung ersten Grades wird das Gerät nach Einstellung einer Reaktionszeit von 3 s automatisch auf Aggregation gemäß STN EN 61000-4-30 Klasse S eingestellt.

Die weiße LED-Hintergrundbeleuchtung ermöglicht die Überwachung der angezeigten Werte auch an Einbauorten, an denen die Sicht eingeschränkt ist. Der Schaltzustand des Relais wird zusätzlich durch eine zweifarbige LED angezeigt. Das Gerät speichert auch Fehlerzustände im Speicher, und die Anzahl der einzelnen Fehler kann auf dem Display angezeigt werden. Darüber hinaus wird die Betriebsdauer des Geräts aufgezeichnet. Die dritte aufgezeichnete Angabe ist die Zeit, in der der Kontakt des Relais, das das Schaltelement steuert, unterbrochen ist.

Verlängerung der Abschaltzeit des Ausgangsrelaiskontakts ab der Erkennung eines Fehlers im Netz auf bis zu 30 Minuten ab der letzten erfassten Spannungs- oder Frequenzüberschreitung. Daher ist es nicht erforderlich, die Verdrahtung mit einem Zeitrelaisschutz nachzurüsten, wenn lange Abschaltzeiten für Leistungsgeräte erforderlich sind.

Technische Daten

  • Messspannungsbereich: 160 - 300 Vac / 150 - 485 Vac, 40 - 300 Vac / 80 ... 485 Vac wahlweise auf Vol.
  • Versorgungsspannung, Eingangsleistung: 150 - 300 Vac, 50 Hz ± 10%, <3W, wählbare Überspannungsverlängerung ab 40 Vac 0,5 s. Band.
  • Schutzeinstellungsebenen: einphasig oder dreiphasig, wahlweise 1-, 2- oder 3-stufige Messung
  • Einstellbereich Spannungsschutz, Messgenauigkeit: 160 Vac - 276 Vac (L vs Messung). N) ± 0,5% S tr. , Alt. 100 Vac - 288 Vac optional auf Anfrage, 280 Vac - 485 Vac (L vs Messung). L) ± 0,5% S tr.
  • Frequenzschutz Einstellbereich, Anzeigebereich, Messgenauigkeit: 46,00 - 54,50 Hz, 46,000 - 54,500 Hz, ± 0,005 Hz
  • Zeiterfassung - Zeitfenster, Einstellschritt:
  • Erste Stufe: Unterspannung 0,040 - 2 s, Schritt 20 ms, Überspannung 0,040 - 3,2 s, Schritt 20 ms, Unter-/Überspannung: 0,040 - 0,6 s, Schritt 20 ms
  • Stufe 2: Unterspannung 0,040 - 2 s, Schritt 20 ms, Überspannung 0,040 - 1 s, Schritt 20 ms, Unter-/Überfrequenz: 0,040 - 0,6 s, Schrittweite 20 ms
  • 3. Stufe: 0,100 s Überspannung bei 276 oder 287 V.
  • Messung der Spannungsasymmetrie: 1 - 20%, in 1%-Schritten, mag. Stufe 1% von Un = 230 V
  • Ausgangskontakte - elektromechanisches Relais:
  • Snap. 6 A / 250 VAC
  • Reaktionsgeschwindigkeit: <10 ms
  • Max. 105 bei niedrigeren Werten
  • Einstellbare Verweilzeit der Relaiskontakte ab dem Zeitpunkt des Netzausfalls im Bereich einstellbar: 5 s bis 30 min, mit einer Schrittweite von 1 s
  • Registrierung von Datum und Uhrzeit der elektromechanischen Kontaktschaltung. relais: Angaben zu den letzten 14 festgestellten Unterbrechungen
  • Uhr: einstellbarer Kalender mit einer Genauigkeit von ± 1 Min./Monat, im ungesteckten Zustand hält das Gerät die Zeit dank einer internen Batterie (> 5 Jahre)
  • Betriebstemperatur, Luftfeuchtigkeit: -20°C ... + 60°C, 95% <0,02%/°C
  • Lagertemperatur, Luftfeuchtigkeit: -30°C ... + 70°C, 95% (nicht kondensierend)
  • Leiterquerschnitt pro Klemme max.: 2,5 mm2
  • Gerätegehäuse: ABS-Material, selbstverlöschend nach UL94-V1
  • Montage: symmetrische 35 mm Schiene, Breite 70 mm (4 Module)
  • Anzeige: LCD-Display, Hintergrundbeleuchtung, zweifarbige LED zur Anzeige des Relaisstatus
  • Elektrische Lebensdauer der Relais, Geräte: 105 Schaltvorgänge bei Nennleistung, Gesamtlebensdauer > 40000 Stunden
  • Kontrollverfahren, Einstellungen, Normen: 3 Tasten, Zugang über 4-stelliges Passwort, einmaliges Passwort kann auf Anfrage vergeben werden, EN 60255-1; 60255-127; 61010-1, 2-201; 61000-4-30 in Klasse S; 50438; 50160 Klasse 2
