Fertiger Photovoltaik-Bausatz für ein 160-W-Wohnmobil

Zweck

Kompletter Photovoltaik-Bausatz zur Verwendung in Wohnmobilen, Booten, Hütten, Wohnwagen, usw.

Beschreibung

Solarsystem mit einem flexiblen Modul monokristallin 160W ETFE und SmartSolar MPPT-Regler 75V 15A Bluetooth der renommierten Marke Victron Energie ist ein effizientes Antriebssystem für Wohnmobile, das in größeren Wohnmobilen, Anhängern und Booten eingesetzt wird. Ein typisches Set, das mehrere Stunden am Tag die kostenlose Nutzung von Geräten (12 V) ermöglicht, wie z. B. LED-Fernseher, LED-Leuchten, Ladegeräte, sparsame thermostatische Kühlschränke mit Kompressor usw.

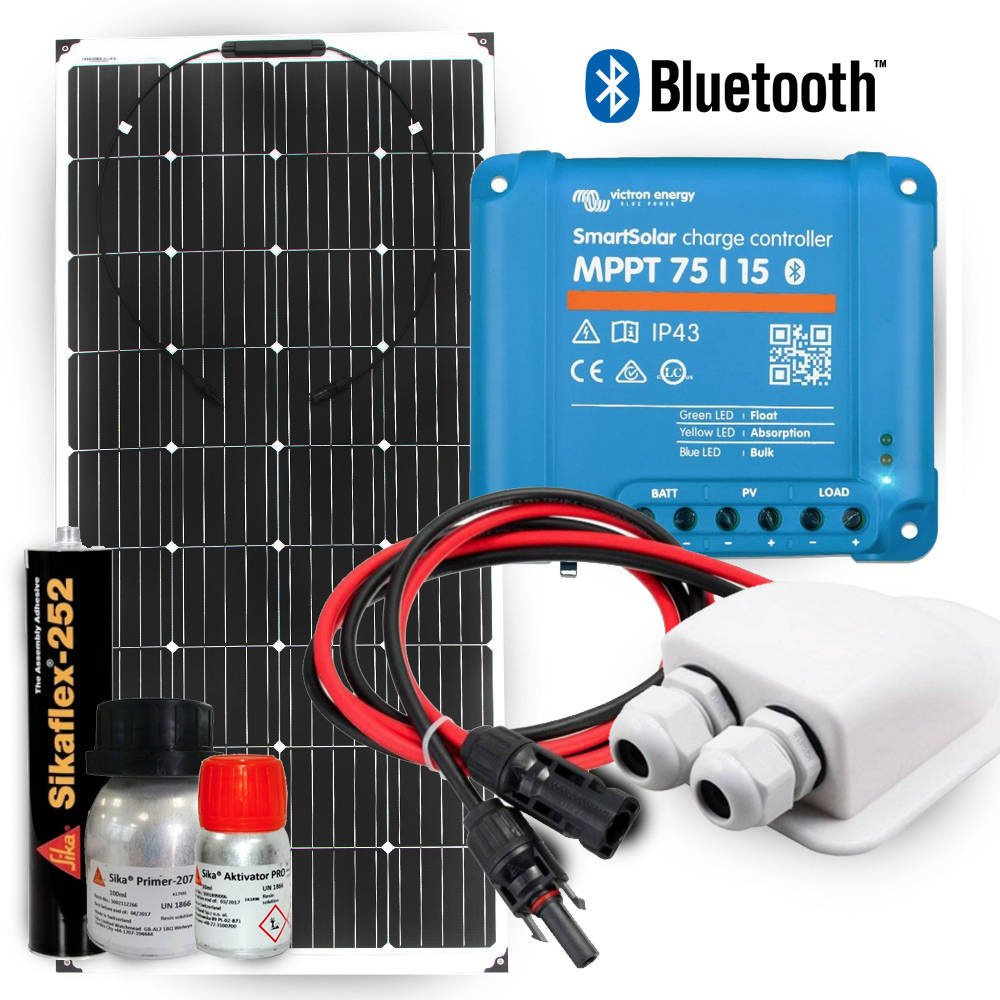

Der Bausatz enthält

• Monokristallin SOLARA flexible Platte 160W 12v ETFE
• SmartSolar 75V 15A Bluetooth-Steuerung - Victron Energy
• Satz von 2 x 5m Solarkabel 1x4mm mit Steckern konfektioniert
• Dachadapter für Solarkabel
• SIKA - Klebeset zur Befestigung von Solar-Kits

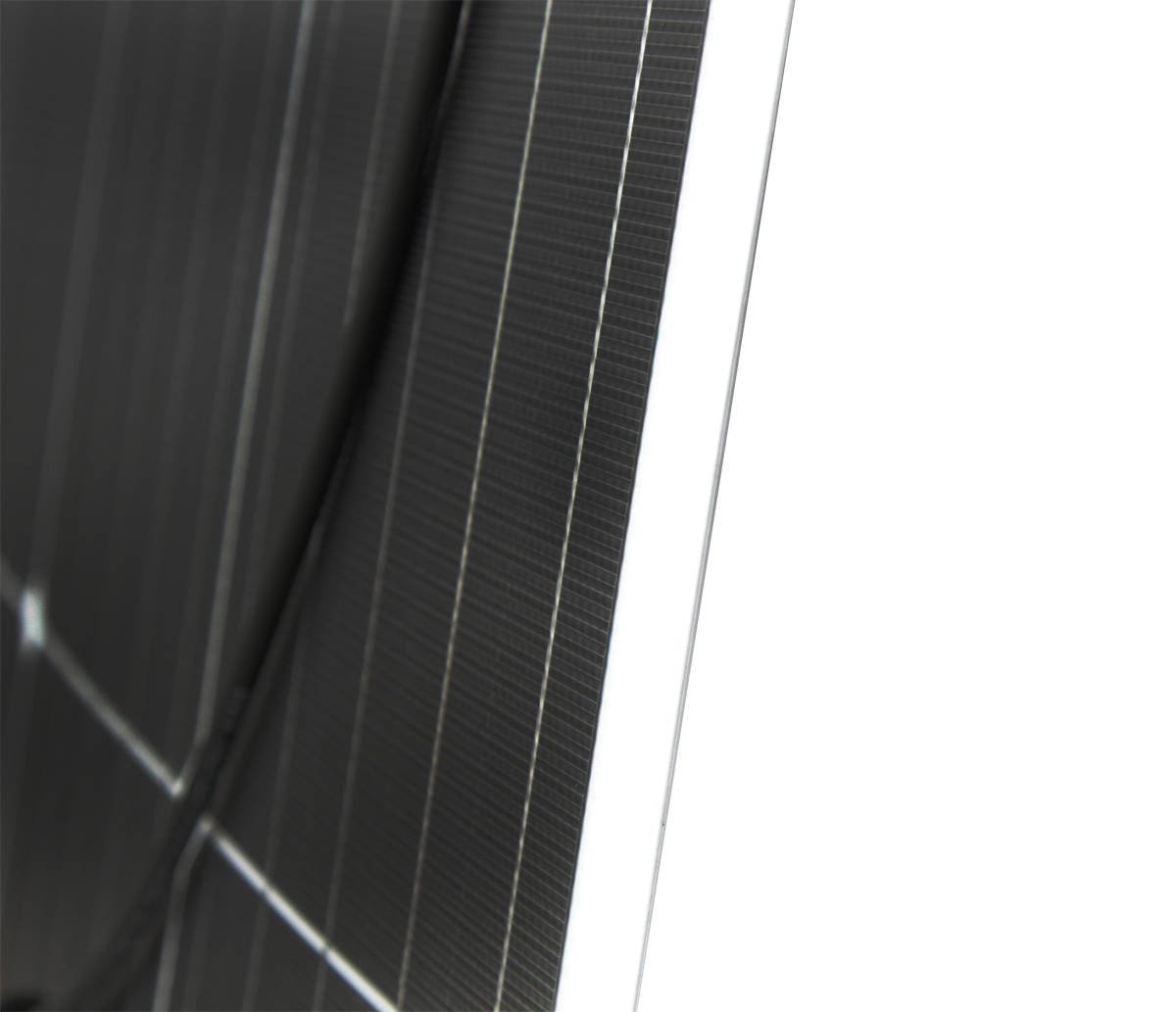

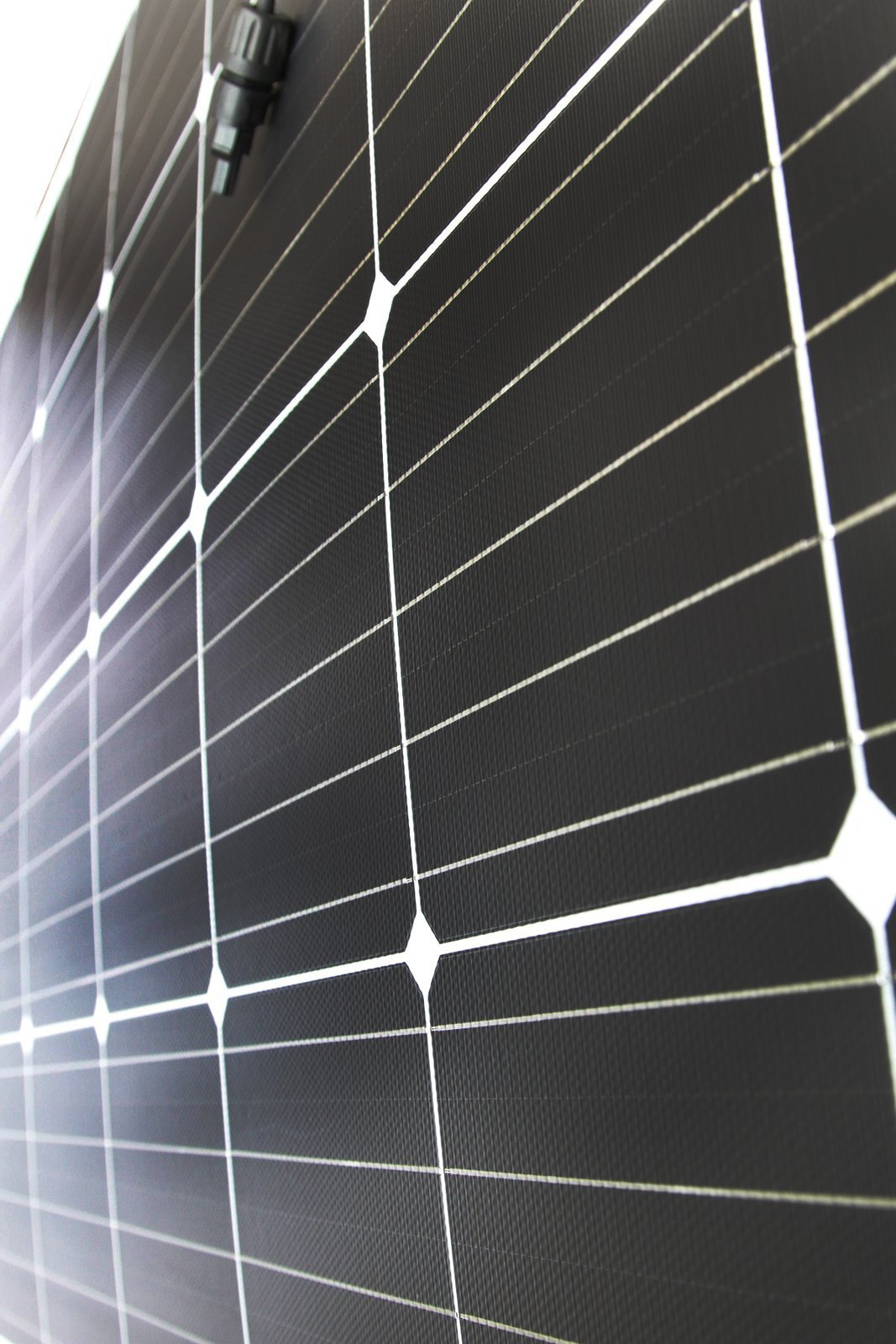

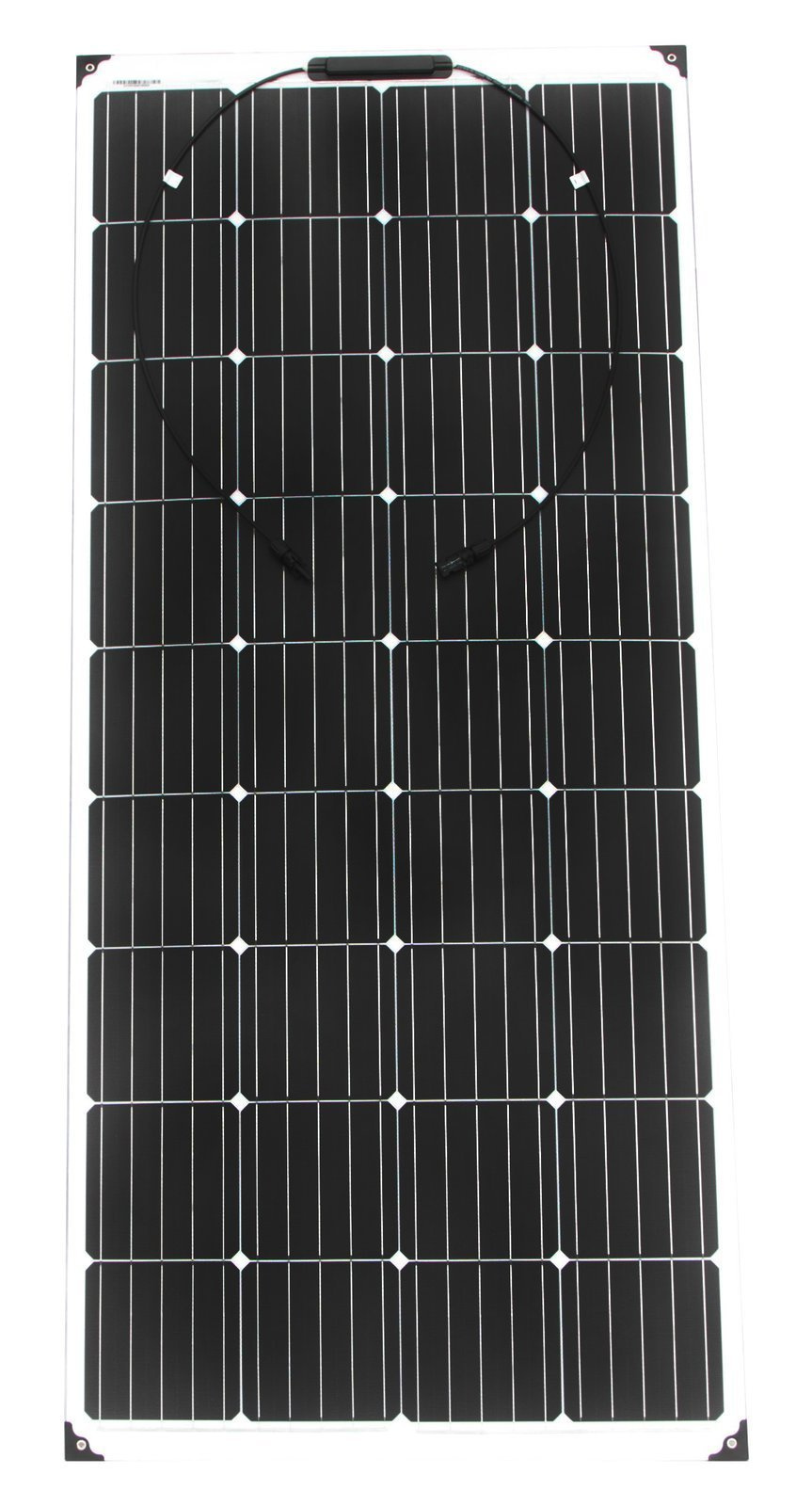

FLEXIBLES PANEEL

Monokristallines SOLARLASTISCHES PANEL 160W ETFE hat hervorragende elektrische und strukturelle Eigenschaften. Dank seiner Größe, Form und flexiblen Konstruktion kann er seine Leistung auf jeder Art von Oberfläche erbringen. Die dunkle Oberfläche des Paneels sorgt für eine bessere Absorption des Sonnenlichts und gibt gespeicherte Energie ab.

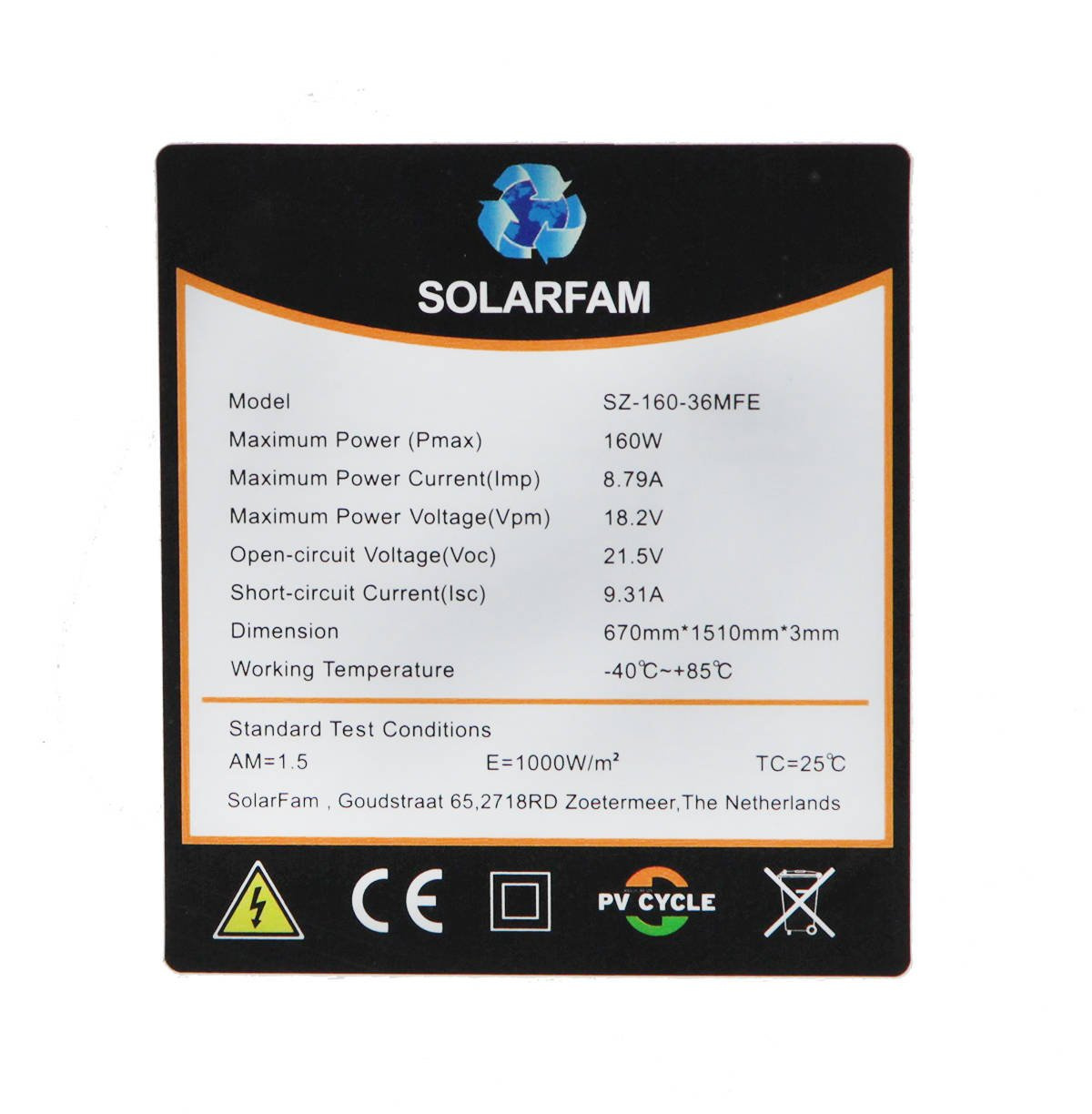

Spezifikation des Moduls:

• Flex-Panel (flexibel): Ja
• Zellen: Monokristallin
• Spitzenleistung [W]: 160
• Maximale Vmp-Leistungsspannung [V]: 18,2
• Max Imp Strom [A]: 8,79
• Leerlaufspannung Voc [V]: 21,5
• Kurzschlussstrom: Isc [A]: 9,31
• Länge [mm]: 1510
• Breite [mm]: 670
• Tiefe [mm]: 3

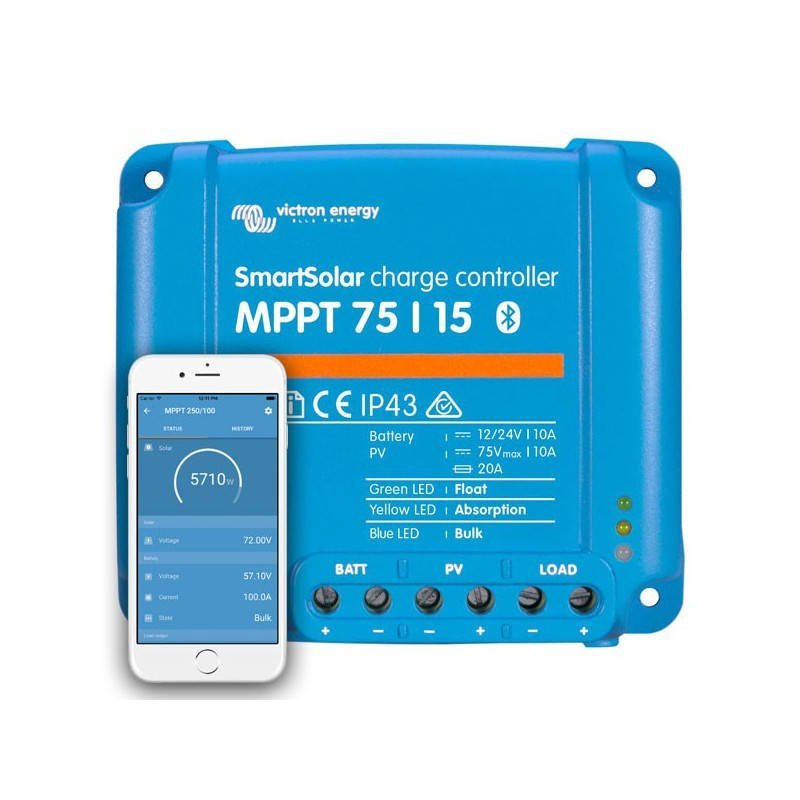

MPPT-Laderegler

Vollständige Beschreibung hier

Das Solarladegerät sammelt Energie von Photovoltaik-Paneelen und speichert sie in Batterien. Mit der neuesten und schnellsten Technologie maximiert das SmartSolar MPPT-Ladegerät die entnommene Energiemenge und überträgt sie auf intelligente Weise, um die Batterien in kürzester Zeit vollständig zu laden. SmartSolar hält die Batterie in gutem Zustand und verlängert ihre Lebensdauer.

Der SmartSolar MPPT-Laderegler ermöglicht es, selbst eine stark entladene Batterie wieder aufzuladen. Funktioniert auch bei Nullspannung der Batterie, sofern die Zellen nicht dauerhaft sulfatiert oder anderweitig beschädigt sind.

MPPT vs. PWM

MPPT-Steuerungen (Maximum Power Point Tracking) optimieren die Spannung der Solarmodule, so dass die maximale Energiemenge an die Batterien übertragen wird. Der maximale Leistungspunkt oder die optimale Umwandlungsspannung variiert mit der Lichtintensität, der Temperatur und anderen Faktoren. Der digitale Optimierungsprozess, der vom MPPT-Regler durchgeführt wird, findet dank fortschrittlicher Elektronik, Mikroprozessorschaltungen und komplexer Betriebsalgorithmen schnell den Punkt maximaler Leistung und passt ihn an, was ihren hohen Preis im Vergleich zu PWM-Reglern erklärt. MPPT-Regler haben 93-97% Wirkungsgrad bei der Verarbeitung von Strom aus dem Solarmodul.

PWM-Regler (Pulse-Width Modulation) sind deutlich billiger als MPPT-Regler, haben aber einen Verlust bei der Leistungsumwandlung von Solarmodulen von bis zu bis zu 60%. Dies liegt daran, dass PWM-Regler die zur Batterie fließende Spannung nicht optimieren, so dass sie für größere Paneele eine schlechte Wahl sind, aber für kleinere Systeme hat der Preis einen erheblichen Einfluss auf ihre Wahl.

Spezifikation des Smart Solar MPPT-Reglers:

• Parameter / Modell: MPTT Smart Solar 75|15
• Batteriespannung [V]: 12V oder 24V (automatisch)
• Maximaler Laststrom [A]: 15 A
• Automatische Abschaltung der Batterie: YES
• Maximale Leistung [W] des Solarpanels: 12V Batterie -> 220W, 24V Batterie -> 440W
• Maximale Spannung [V] des Solarmoduls: 75V
• Eigenverbrauch: 12V - 25 mW | 24V - 15 mW
• Einstellbare Absorptionsladung : 14.4V / 28.8V
• Ruhende Ladung einstellbar : 13.7V / 27.4V
• Entladungsunterbrechung:11,1V / 22,2V oder Batterielebensdauer
• Temperaturkompensation: -16 mV / °C bzw. -32 mV/°C
• Flexibler Ladealgorithmus: Ja
• Betriebstemperatur: -35C - +60C
• Entladungsunterbrechung:11,1V / 22,2V oder Batterielebensdauer
• Schutzart IP65
• Schutz gegen Verpolung der Batterie (Sicherung), Übertemperatur, Kurzschluss am Ausgang

Einbau und Abmessungen des Controllers

• Abmessungen SxBxG [mm] 100 x 113 x 40 mm
• Gewicht [kg] 0,65 kg
• Vertikale Wandhalterung, geeignet für den Innenbereich

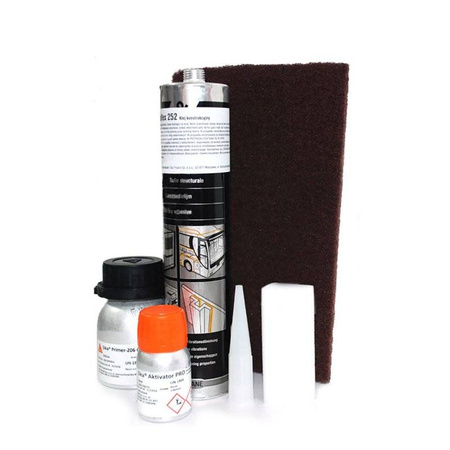

SIKA Klebeset für Solarbausätze

Anleitung und Beschreibung hier

Inhalt des Kits:

• Oberflächenaktivator - Sika Aktivator PRO Verpackung. 30ml
• Grundierung - Sika Primer 207G+P Paket. 100ml
• Kleber - Sikaflex 252 weiß verpackt. 300ml
• Schwamm zum Auftragen der Grundierung - Sika Power Clean Aid 1 Stück
• Vliesschleifmittel zum Aufrauen von Oberflächen -1 Stück (23 cm x15 cm)

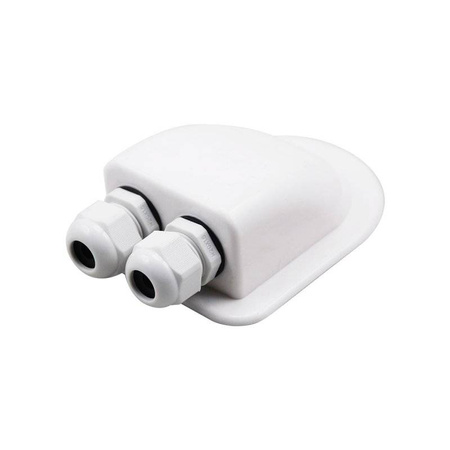

Dachadapter für Solarleitungen/Kabel

Wasserdichter Dachadapter für die Dachmontage. Bestens geeignet für 4-12 mm Kabel. Hat IP68-Schutz.

Einfache und doppelte Dachdurchführungen sind in weißer Farbe mit breiter Klebenaht erhältlich. Einfache Montage mit SIKA-Kleber. Dachdurchdringungen sind wasserdicht und gewährleisten eine sichere Kabelverlegung. Ideal für die Montage auf dem Dach eines Wohnmobils oder Bootes.

• Abmessungen der Basis: 110x90x39mm
• Farbe: Weiß
• ABS-Kunststoff

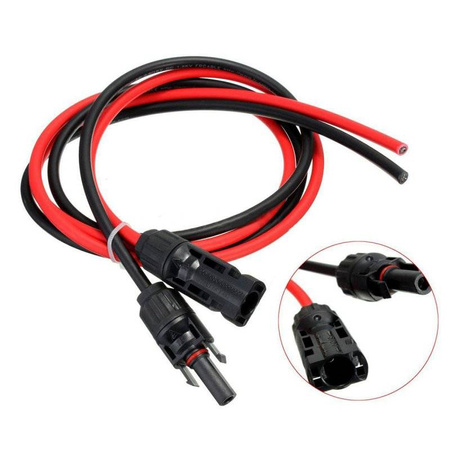

Solarkabel-Bausatz

Satz von 2X5M 1X4MM2 Solarkabeln mit Anschlüssen

Der Bausatz wird für den Anschluss des Photovoltaikmoduls an den Spannungsregler verwendet. Das Set umfasst zwei Längen von 5 m. 4mm2 Solarkabel mit rotem und schwarzem Mantel, einseitig mit hochwertigen Seriensteckern konfektioniert.
