Photovoltaik-Bausatz für Wohnmobile 120W - Konfigurator

Zweck

Kompletter Photovoltaik-Bausatz zur Verwendung in Wohnmobilen, Booten, Hütten, Wohnwagen, usw.

Beschreibung

Solarsystem mit einem Modul monokristallin 120W SOLARFAM und Epever 10A USB-Laderegler ist ein effizientes Stromversorgungssystem für Wohnmobile, die in größeren Wohnwagen, Anhängern, Booten. Ein typisches Set, das mehrere Stunden am Tag die kostenlose Nutzung von Geräten (12 V) ermöglicht, wie z. B. LED-Fernseher, LED-Leuchten, Ladegeräte, sparsame thermostatische Kühlschränke mit Kompressor usw.

Der Bausatz enthält

• Monokristallin SOLARFAM-Panel 120W 12v
• Regler aufladeregler Epever LS1024EU 10A
• Solarkabel 2x5m x 4mm MC4+Elektrischer Anschluss (Schwarz+Rot)
• Batterieanschlusskabel 2X2M-4mm² verdrahtete Klemme + elektrische Klemme (schwarz + rot)
• Montageset für Solarmodule für Wohnmobile, Yachten, Boote und Wohnwagen
• Sikaflex 252 Montagekleber 300ml weiß

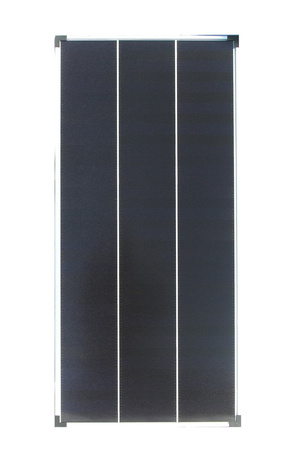

SOLARMODUL 120W

Das 120W 12V DC monokristalline Solarmodul ist ein Produkt, das für netzunabhängige Installationen entwickelt wurde.

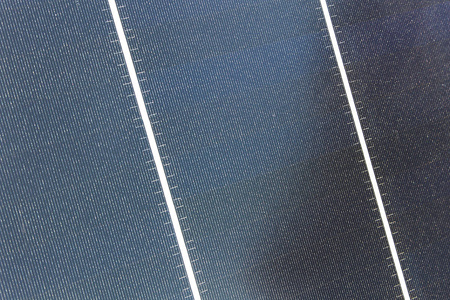

• Paneele aus monokristallinen Hochleistungssiliziumwafern. Die einen hohen Wirkungsgrad von 18,92% erreicht.
• Hochtransparentes vorgespanntes Glas.
• Korrosionsbeständiger EVA-Schaumstoff schützt das Batteriefach effektiv.
• Robust und widerstandsfähig gegen Wind und Schnee, einzigartige Technologie zur Verhinderung von gefrierendem Wasser im Rahmen und Verformung.
• Durch sein geringes Gewicht und seine flexiblen Eigenschaften lässt er sich nahtlos in das Fahrzeug integrieren.
• Verpackt in einem Karton mit Schutzecken an allen vier Ecken.
• Unterstützte OEM und ODM.

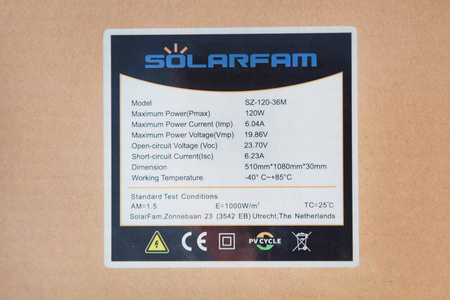

TECHNISCHE DATEN

• Hersteller SolarFam
• Herkunftsland: Niederlande
• Maximale Nennleistung (Pmax): 120W
• fertigungstechnologie monokristallines Silizium
• Modell: SZ-120-36M
• Effizienz der Module 18.92%
• Vmpp optimale Leistungsspannung 16,7V
• Maximaler Leistungsstrom Imp: 6,04A
• Leerlaufspannung Voc: 23,7V
• Kurzschlussstrom Isc: 6,23A
• ausgangskabel 2 Kabel mit MC4-Steckern
• verteilerkasten IP 65
• Abmessungen des 120W-Panels: 1080x510x35mm
• Gewicht des Moduls: 7,6 kg
• Bürgschaft 2 Jahre

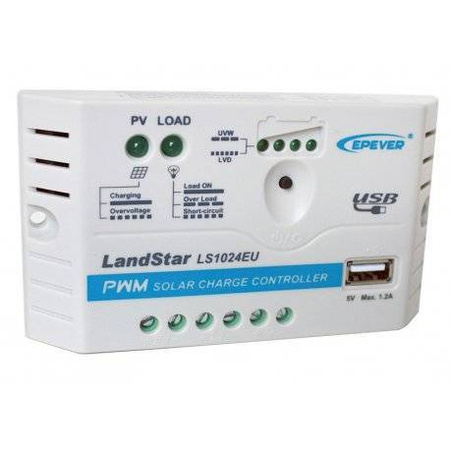

LADEREGLER

Die 10A-Laderegler LS1024EU sind zuverlässige Geräte, die in Photovoltaikanlagen eingesetzt werden, um die Batterie vor Überladung und Tiefentladung durch Verbraucher zu schützen, die mit Gleichspannungen von 12V/24V arbeiten.

Der Laderegler LS1024EU ist ein Gerät, das nach dem neuesten Stand der Technik entwickelt wurde und über viele einzigartige Eigenschaften verfügt, wie z.B.:

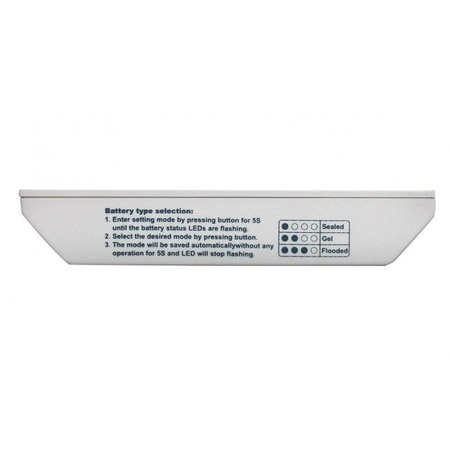

• Einfacher und schneller Wechsel des Batterietyps per Tastendruck.
• USB-Ausgang zum Aufladen von Smartphones, Tablets usw.
• Der Laderegler stellt sich automatisch auf die Systemspannung von 12V oder 24V ein.
• Klare und leicht ablesbare Ladestatusanzeige.
• Vier Batterieladestufen.
• Automatische Anpassung an die Umgebungstemperatur.
• Abschaltung des Empfängers bei starkem Spannungsabfall.
• Bis zu 4 mm2 Klemmendurchmesser für Anschlusskabel.
• Elektronischer Rundumschutz gegen: Überspannung, Kurzschluss, Verpolung, Überlastung, usw.
• Das Gerät ist für die Arbeit mit Gel-, Säure- und AGM-Batterien geeignet.

Sikaflex 252 Montagekleber 300ml weiß

Produktvorteile:

• einkomponentig,
• dauerhaft flexibel,
• hohe dynamische Lasten tragen,
• hemmung von Vibrationen und Schwingungen,
• nicht korrosiv,
• schalldämmung,
• elektrischer Isolator,
• geeignet zum Lackieren, Schleifen und Bearbeiten,
• ermöglicht die Kombination einer Vielzahl von Materialien.

Halterungen für Sonnenkollektoren

Anmeldung

• Sie werden für die sichere Befestigung von Fahrzeugen, Wohnwagen, Booten, landwirtschaftlichen Gebäuden usw. verwendet.
• Die Befestigungselemente halten das Solarmodul in der optimalen Höhe über der Oberfläche, um einen Luftstrom von unten zu ermöglichen und die Funktionen des Moduls so effizient wie möglich zu nutzen.
• Stromlinienförmige Formen erzeugen keinen großen Luftwiderstand bei der Bewegung.
• Kompatibel mit 10W, 20W, 30W, 50W, 85W, 100W, 180W Solarzellen und anderen.
• bolzen- und Klebemontage am Wohnmobil (aufgrund von Vibrationen und hohen Kräften, die während der Fahrt auftreten, sowie der Möglichkeit der Beschädigung eines anderen Fahrzeugs oder einer Person im Falle einer Ablösung ist eine wesentlich robustere Montage erforderlich)

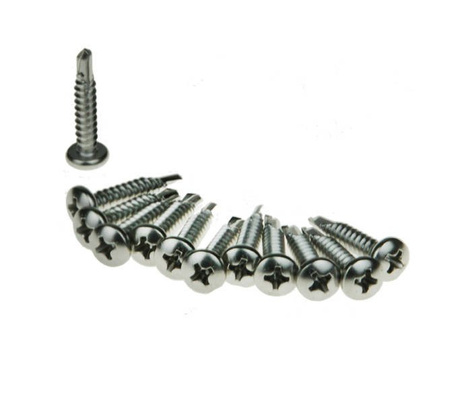

• Die Solarmodule werden mit einer Schraube an den Elementen befestigt.

Für die ordnungsgemäße Kühlung des Solarmoduls erforderliche Halterungen, die auf einer ebenen Fläche montiert werden.

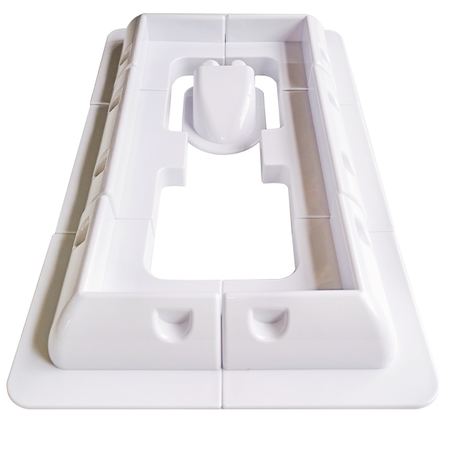

• 6 Stück. griffe: 4 Ecken + 2 Seiten

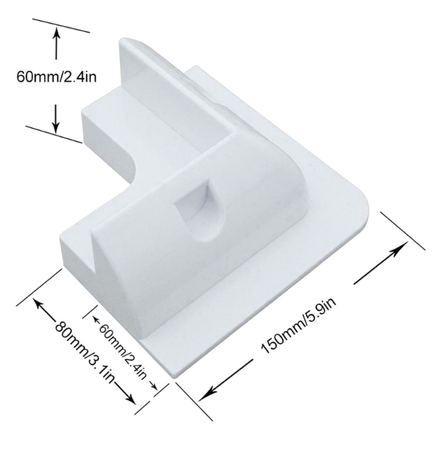

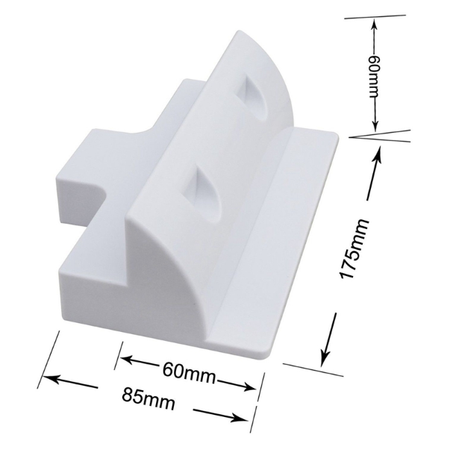

• abmessungen der Griffe: Ecke - 150 x 150 x 60 mm, Seite - 180 x 180 x 60 mm

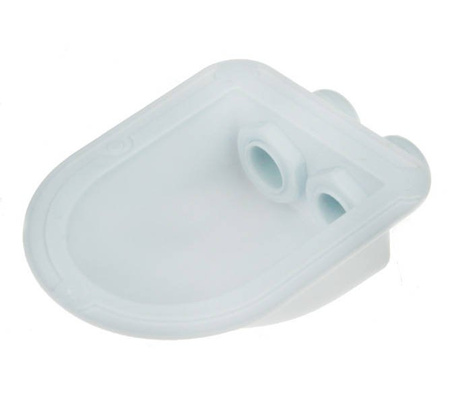

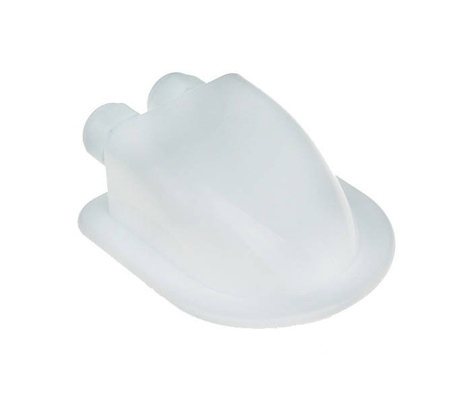

• dachadapter mit den folgenden Abmessungen: 85 x 95 x 50 mm

Solarmodul und Batteriekabelsatz

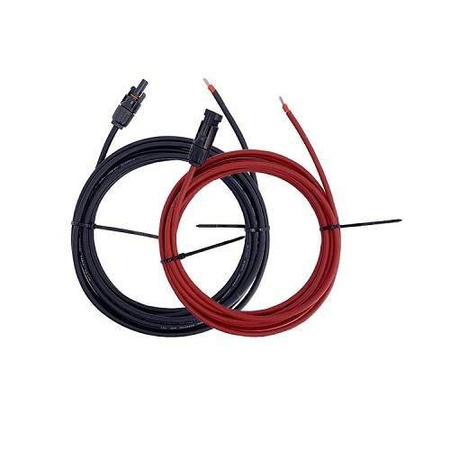

Solarkabel 2x5m x 4mm MC4+Elektroklemme (Schwarz+Rot)

Der Bausatz wird für den Anschluss des Photovoltaikmoduls an den Spannungsregler verwendet. Das Set umfasst zwei 5-m-Abschnitte. 4mm2 rot und schwarz ummanteltes Solarkabel, einseitig mit hochwertigen Seriensteckern konfektioniert.

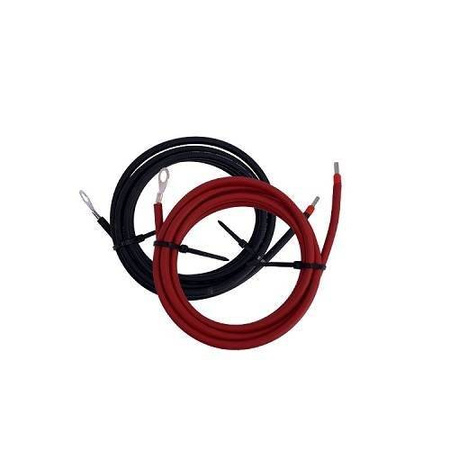

Batterieanschlusskabel 2X2M-4mm² mit Kabelschuh + Elektroklemme (schwarz + rot)
