Reich Winkel 45° für Abwasserrohr 28 mm - Steckformteil für die Grauwasser-Installation in Wohnmobil und Caravan
- Reich Winkel 45° für Abwasserrohre 28 x 1,5 mm. Er ändert die Richtung des Grauwasser-Abflusses sanft, und du steckst ihn einfach auf, ohne Kleben und Schrauben. Für Wohnmobil und Caravan.

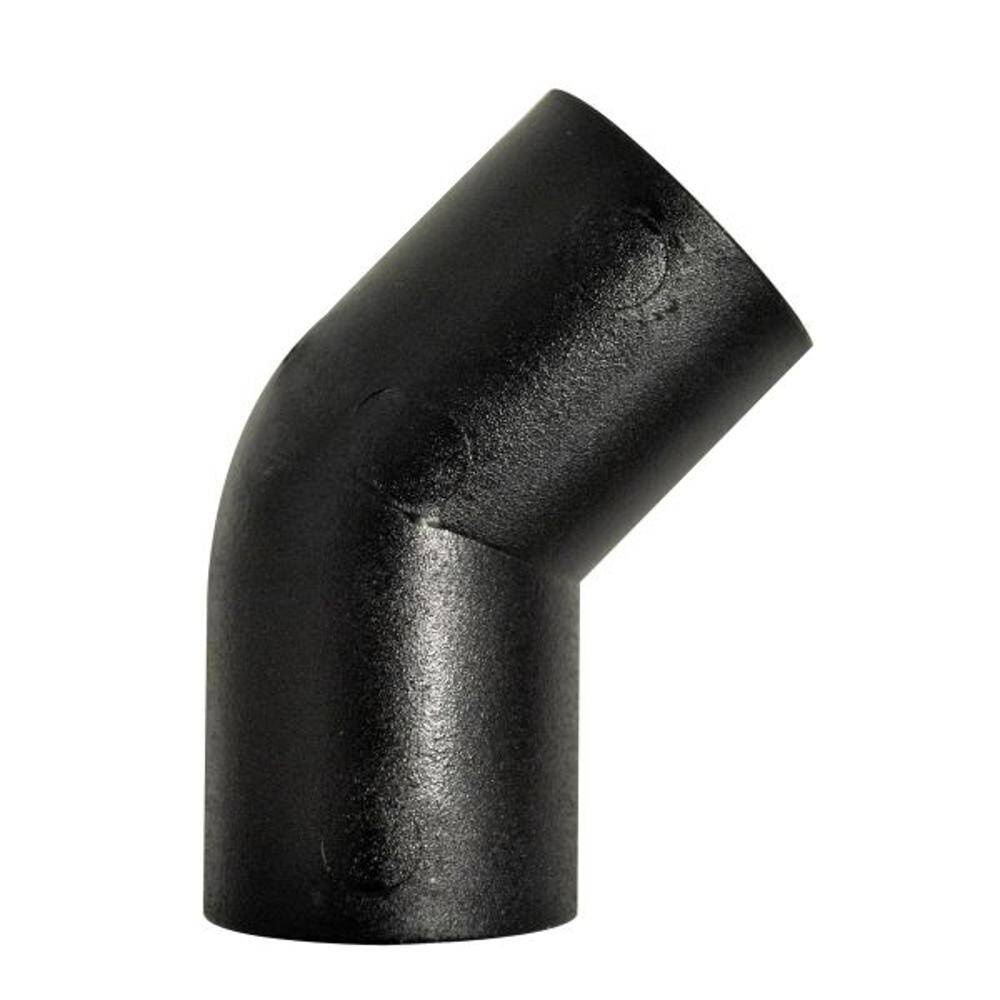

Der Reich Winkel 45° ist ein Formteil für das Abwasser-Stecksystem 28 x 1,5 mm. Er lenkt das Rohr um 45 Grad um. So umgehst du ein Hindernis, führst das Rohr vom Abfluss nach unten oder verlegst deine Grauwasser-Installation in einem sanften Bogen. Zwei Winkel 45° zusammen ergeben einen 90° Bogen mit größerem Radius.
Sanfter Richtungswechsel
- lenkt das Rohr um 45° um
- für Reich Rohre 28 x 1,5 mm
- Steckmontage, ohne Kleber, Gewinde und Schweißen
- laut Hersteller 100 % dichte Verbindung
- einsetzbar von -40 °C bis +80 °C
- schwarzer, schlagfester Kunststoff
Der sanfte Bogen lässt das Wasser frei abfließen, deshalb eignet sich der Winkel 45° gut direkt unter dem Abfluss.
So funktioniert das Stecksystem von Reich
Das Abwassersystem von Reich besteht aus schwarzen Rohren 28 x 1,5 mm und Formteilen: Muffen, Winkeln, T-Stücken und Übergangsstücken auf Schlauch. Du steckst alle Teile einfach zusammen. Du brauchst keinen Kleber, kein Gewinde und kein Schweißgerät, und laut Hersteller sind die Verbindungen 100 % dicht. So baust du die Grauwasser-Installation in deinem Wohnmobil oder Caravan mit einfachem Werkzeug auf und kannst sie später leicht zerlegen, verlängern oder anders verlegen.
Warum 45° statt 90°
Grauwasser enthält Essensreste, Haare und Seife. In sanften Bögen bleibt solcher Schmutz seltener hängen als in einer scharfen Kurve. Den Winkel 45° nimmst du, wenn das Rohr leicht zur Seite ausweichen, über ein Bodenprofil laufen oder schräg zum Tank abfallen soll. Brauchst du eine volle Kurve und hast genug Platz, kannst du zwei Winkel 45° statt eines Winkels 90° verbinden.
Montage Schritt für Schritt
- Plane den Weg vom Abfluss der Spüle, des Waschbeckens oder der Dusche bis zum Grauwassertank.
- Schneide das Rohr rechtwinklig ab, am besten mit einer Rohrschere, und entgrate die Kante.
- Stecke das Rohr bis zum Anschlag in die Muffe des Formteils.
- Verlege die Rohre mit gleichmäßigem Gefälle zum Tank, damit das Wasser von selbst abläuft und nicht im Rohr stehen bleibt.
- Befestige die Rohre mit Rohrschellen an Wand oder Boden, damit sich die Verbindungen während der Fahrt nicht bewegen.
- Gieße nach der Montage Wasser in den Abfluss und prüfe jede Verbindung.
Einsatzbereiche
- Grauwasser-Installationen in Wohnmobilen, Caravans und Campervans
- Abflüsse von Spüle, Waschbecken und Duschwanne zum Grauwassertank
- Reparatur und Umbau bestehender Installationen mit 28 mm Rohr
- Selbstausbau, bei dem schnelle Montage ohne Kleber zählt
Passende Teile
- Reich Abwasserrohr 28 x 1,5 mm, 2 m - die Basis der ganzen Installation
- Reich Muffe 28 mm - verbindet zwei Rohrstücke in gerader Linie
- Reich Winkel 90° 28 mm - Richtungswechsel im rechten Winkel
- Reich Übergangsstück auf Schlauch 19 mm (3/4") - vom Rohr 28 mm auf Schlauch
- Reich Übergangsstück auf Schlauch 25 mm (1") - vom Rohr 28 mm auf dickeren Schlauch
Technische Daten
| Parameter | Wert |
|---|---|
| Hersteller | Reich |
| System | Reich Abwasserrohre 28 x 1,5 mm |
| Art | Winkel 45° |
| Rohrdurchmesser | 28 mm (Wandstärke 1,5 mm) |
| Winkel | 45° |
| Außendurchmesser Muffe | 32 mm |
| Verbindung | Steckverbindung, ohne Kleben und Schrauben |
| Medium | Grauwasser (Abwasser aus Küche und Bad) |
| Betriebstemperatur | -40 °C bis +80 °C |
| Farbe | schwarz |
| Material | schlagfester Kunststoff |
| Gewicht | 13 g |
| EAN | 4037911330090 |
Häufige Fragen
Kann ich den Winkel für Trinkwasser verwenden?
Nein. Er ist ein Formteil für die Ableitung von Grauwasser im Reich System 28 mm und kein Teil einer Trinkwasser-Installation.
Wie bekomme ich einen 90° Bogen mit großem Radius?
Verbinde zwei Winkel 45°, direkt oder mit einem kurzen Rohrstück. Der Bogen braucht mehr Platz, aber das Wasser fließt sanfter ab.
Muss ich die Verbindung kleben oder abdichten?
Nein. Du steckst das Rohr bis zum Anschlag in die Muffe. Laut Hersteller ist die Verbindung ohne Kleber und Band 100 % dicht.
Passt es auch auf andere 28 mm Rohre?
Das Formteil ist für Reich Rohre 28 x 1,5 mm ausgelegt. Mit Rohren anderer Hersteller ist die Dichtheit nicht garantiert, nimm daher am besten Teile aus einem System.
Hersteller
Reich GmbH, Ahornweg 37, 35713 Eschenburg, Deutschland.
