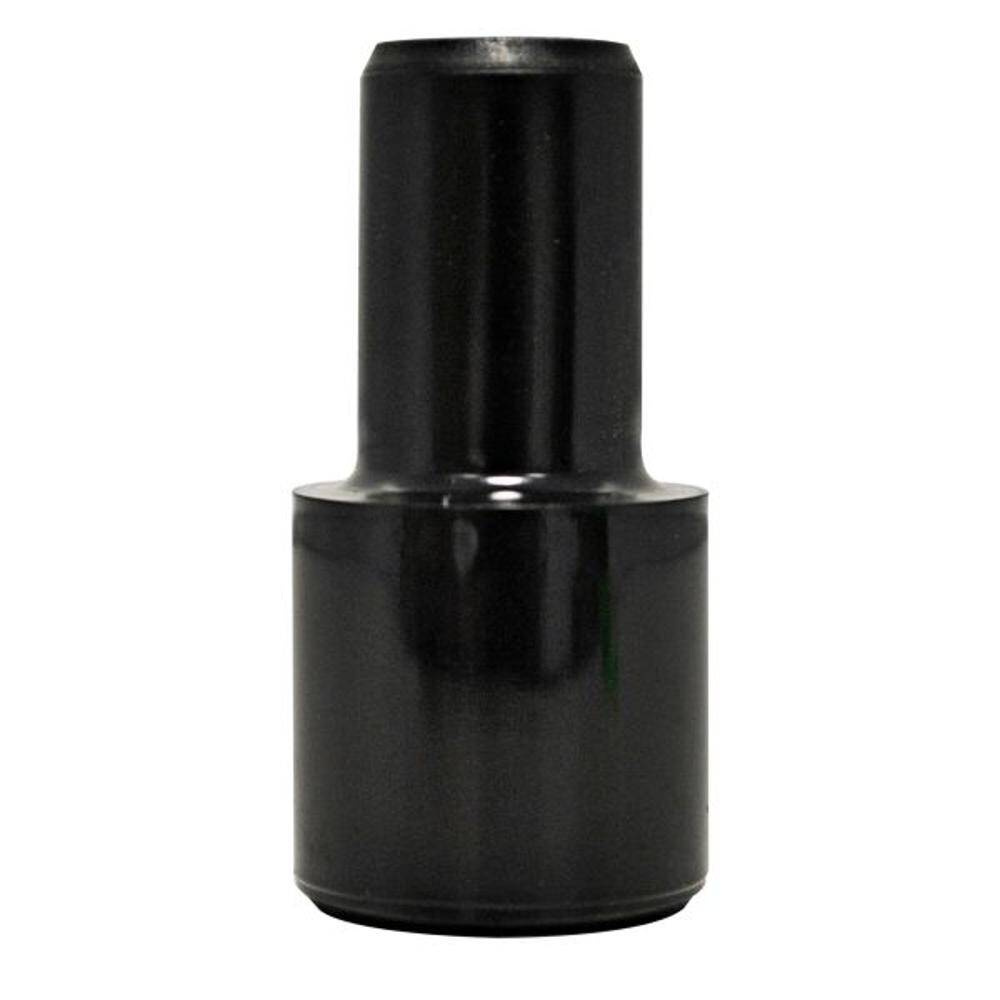

Reich Übergangsstück von Abwasserrohr 28 mm auf Schlauch 3/4" (19 mm) - für die Grauwasser-Installation in Wohnmobil und Caravan

Das Reich Übergangsstück auf Schlauch 3/4" (19 mm) ist ein Verbindungsteil im Abwasser-Stecksystem 28 x 1,5 mm. Auf der einen Seite hat es 28 mm Durchmesser wie das Rohr, du steckst es also in eine Reich Muffe, einen Winkel oder ein T-Stück. Auf der anderen Seite hat es eine schmalere Tülle für einen flexiblen Ablaufschlauch mit 19 mm Innendurchmesser. So verbindest du deine starre Grauwasser-Leitung mit dem Schlauch von Spüle, Waschbecken, Duschwanne oder Tank.

Vom 28 mm Rohr auf 19 mm Schlauch

• breites 28 mm Ende für die Muffe eines Reich Formteils
• Tülle für Schlauch 3/4", also 19 mm Schlauch-Innendurchmesser
• Länge 57 mm
• Steckmontage in der Muffe, ohne Kleber, Gewinde und Schweißen
• einsetzbar von -40 °C bis +80 °C
• schwarzer, schlagfester Kunststoff

Das Übergangsstück ist kurz und passt deshalb unter den Schrank, hinter die Duschwanne und an andere enge Stellen im Ausbau.

So funktioniert das Stecksystem von Reich

Das Abwassersystem von Reich besteht aus schwarzen Rohren 28 x 1,5 mm und Formteilen: Muffen, Winkeln, T-Stücken und Übergangsstücken auf Schlauch. Du steckst alle Teile einfach zusammen. Du brauchst keinen Kleber, kein Gewinde und kein Schweißgerät, und laut Hersteller sind die Verbindungen 100 % dicht. So baust du die Grauwasser-Installation in deinem Wohnmobil oder Caravan mit einfachem Werkzeug auf und kannst sie später leicht zerlegen, verlängern oder anders verlegen.

Wann du ein Übergangsstück brauchst

Viele Abflüsse in Wohnmobilen und Caravans haben ab Werk einen Schlauch statt eines starren Rohrs, zum Beispiel ein kurzes Stück am Siphon oder den Anschluss am Tankstutzen. Mit dem Übergangsstück verbindest du so einen 19 mm Schlauch mit dem Reich Rohr 28 mm, ohne die ganze Installation zu tauschen. Es hilft auch, wenn du die Hauptleitung als starres Rohr mit gleichmäßigem Gefälle verlegst und den flexiblen Schlauch nur am Ende nutzt, wo er um ein Hindernis herum muss. Hat dein Schlauch 25 mm, nimm das andere Übergangsstück aus dieser Serie.

So schließt du den Schlauch an

• Stecke das breite Ende bis zum Anschlag in eine Reich Muffe, einen Winkel oder ein T-Stück.
• Schneide den Schlauch gerade ab und schiebe ihn über die ganze Länge der Tülle.
• Wenn der Schlauch Vibrationen oder Zug ausgesetzt ist, sichere ihn zusätzlich mit einer Schlauchschelle.
• Verlege den Schlauch ohne Knicke und mit Gefälle zum Tank.
• Gieße nach der Montage Wasser in den Abfluss und prüfe die Verbindung auf Dichtheit.

Montage Schritt für Schritt

• Plane den Weg vom Abfluss der Spüle, des Waschbeckens oder der Dusche bis zum Grauwassertank.
• Schneide das Rohr rechtwinklig ab, am besten mit einer Rohrschere, und entgrate die Kante.
• Stecke das Rohr bis zum Anschlag in die Muffe des Formteils.
• Verlege die Rohre mit gleichmäßigem Gefälle zum Tank, damit das Wasser von selbst abläuft und nicht im Rohr stehen bleibt.
• Befestige die Rohre mit Rohrschellen an Wand oder Boden, damit sich die Verbindungen während der Fahrt nicht bewegen.
• Gieße nach der Montage Wasser in den Abfluss und prüfe jede Verbindung.

Einsatzbereiche

• Grauwasser-Installationen in Wohnmobilen, Caravans und Campervans
• Abflüsse von Spüle, Waschbecken und Duschwanne zum Grauwassertank
• Reparatur und Umbau bestehender Installationen mit 28 mm Rohr
• Selbstausbau, bei dem schnelle Montage ohne Kleber zählt

Passende Teile

• Reich Abwasserrohr 28 x 1,5 mm, 2 m - die Basis der ganzen Installation
• Reich Muffe 28 mm - verbindet zwei Rohrstücke in gerader Linie
• Reich Winkel 45° 28 mm - sanfter Richtungswechsel
• Reich Winkel 90° 28 mm - Richtungswechsel im rechten Winkel
• Reich Übergangsstück auf Schlauch 25 mm (1") - vom Rohr 28 mm auf dickeren Schlauch

Technische Daten

Hersteller

Reich GmbH, Ahornweg 37, 35713 Eschenburg, Deutschland.
