Anmeldung

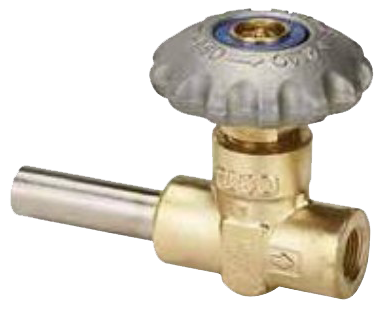

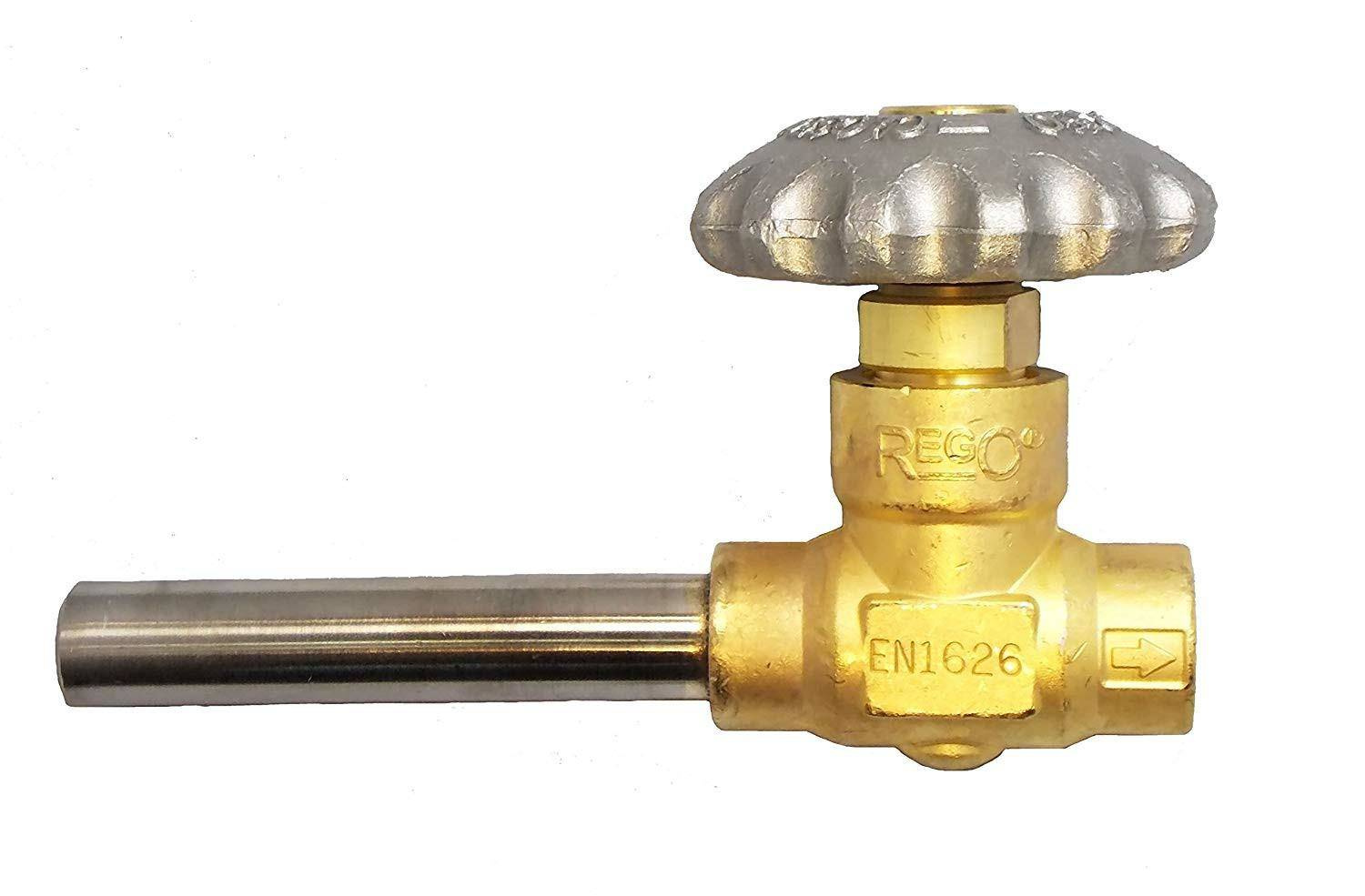

Die Ventile der Serien T9450 und T9460 sind für den Einsatz an tragbaren kryogenen Zylindern und anderen Inline-Absperrventilen konzipiert. Serie T9460 Zugelassen für TPED gemäß EN1626.
Eigenschaften
- Die federbelastete Spindeldichtung passt sich automatisch dem Verschleiß der Dichtung an, so dass die Packungsmutter nicht ständig nachgezogen werden muss.
- Die nicht ansteigende Spindel und das niedrige Profil ermöglichen es, dass das Ventil in enge Bereiche passt und dennoch einen einfachen Zugang bietet.
- Einzigartige druckversiegelte Feuchtigkeitsbarriere verhindert das Einfrieren bei kryogenen Temperaturen.
- Das konische Design der Drehgelenkdichtung verhindert ein Festfressen des Sitzes durch zu starkes Anziehen.
- Gereinigt für Sauerstoffanwendungen gemäß CGA G-4.1.
- Der maximale Arbeitsdruck beträgt 600 psig. (42 bar)
- Arbeitstemperaturbereich: -320°F bis +165°F. (-196ºC bis +74ºC)
- 100% werksgeprüft
Materialien
- Körper Messing
- Motorhaube Messing
- Sitzscheibe PCTFE
- Spindeldichtung Dichtung PTFE
- Handrad Aluminium
- Frühling Rostfreier Stahl
- Vorbau Messing
- Poppet Messing
Serie T9450
Baureihe T9460Bestellinformationen

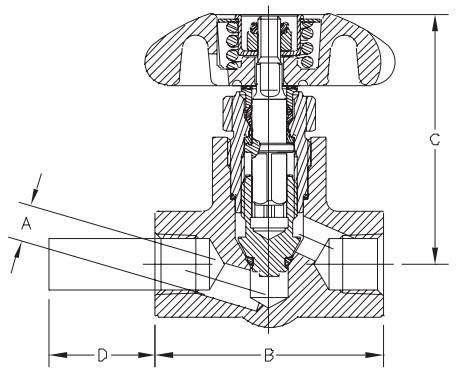

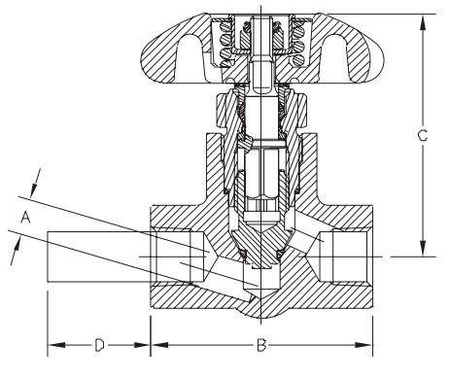

Teil Nummer | Einlass | Auslass | Blende A | Länge B | Höhe C | Rohr D | Cv-Faktor |
---|---|---|---|---|---|---|---|
T9452 | ¼" F.NPT | ¼" F.NPT | .250 | 2½" | 2¾" | Keine | .99 |
T9453 | ⅜"F.NPT | ⅜"F.NPT | .406 | 1.76 | |||
T9454 | ½" F.NPT | ½" F.NPT | 1.79 | ||||
T9464CA | .675" O.D. Rohr | ⅜"F.NPT | .406 | 2½" | 2¾" | 1⅛" | 1.76 |
T9464DA | 2⅛" | ||||||
T9464ADA | 3⅜" |
