Anmeldung

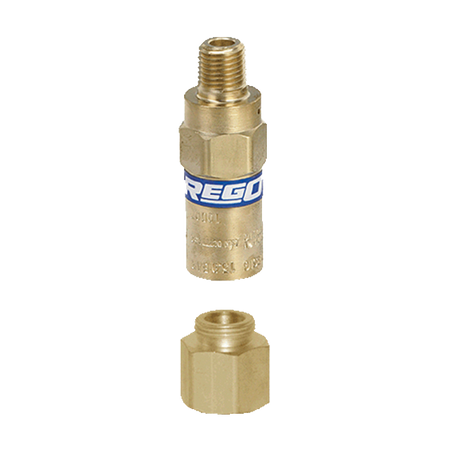

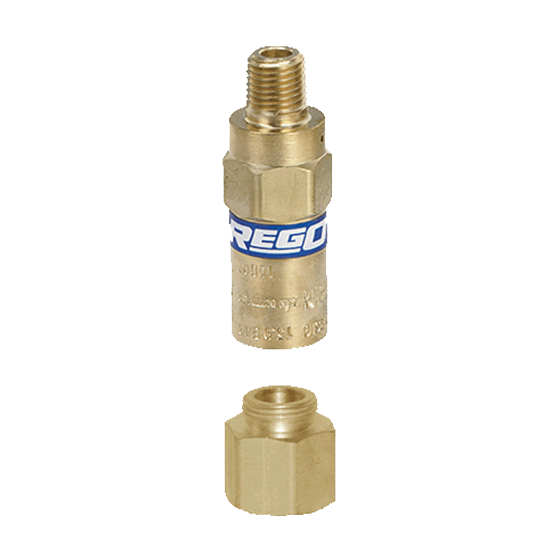

überdruckventile der Serie 9400 sind speziell für die Sicherheitsentlastung von Dampfleitungen und Behältern für kryogene Flüssigkeiten konzipiert.
Eigenschaften
- Gereinigt und verpackt für Sauerstoffanwendungen gemäß CGA G-4.1
- Blasendicht bei 95% des Ansprechdrucks
- Leicht zu lesende, farbcodierte bar/mpa-Etiketten
- Manipulationssicher

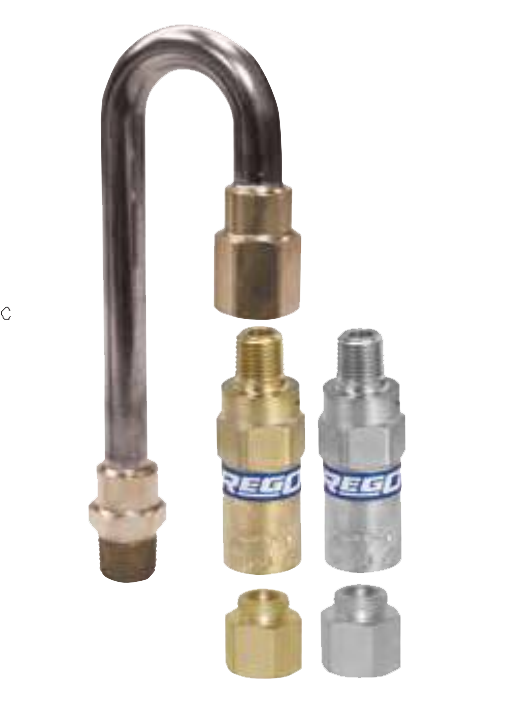

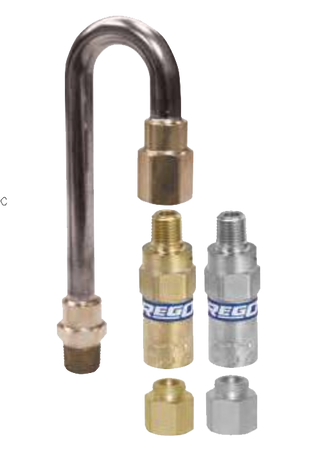

- Adapter bieten Standard-Rohrgewindeanschlüsse für die Entlüftung von Gas ins Freie
- Wiederholbare Leistung
- 100% werkseitig getestet
- Temperaturbereich (Teflonsitz) -320° bis +165° F. (-196ºC bis +74ºC)
- Temperaturbereich (Flurosilikonsitz) -60° bis +165° F. (-51ºC bis +74ºC)
- Nur für Gasbetrieb ausgelegt
Materialien - SS-Stil
- Körper Rostfreier Stahl
- Frühling Rostfreier Stahl
- Sitzhalterung Rostfreier Stahl
- Rohr-Weg-Adapter Rostfreier Stahl
Werkstoffe - PRV und B-Style
- Körper Messing
- Frühling Rostfreier Stahl
- Sitzhalterung Messing
- Rohr-Weg-Adapter Messing
Durchflussleistung
- Für Ansprechdrücke 90 - 600 beträgt die Kapazität 0,783 SCFM Luft pro psi Fließdruck. Für Ansprechdrücke 15 - 89 beträgt die Kapazität 0,750 SCFM Luft pro psi Fließdruck. Der Fließdruck nach ASME liegt 10% über dem Ansprechdruck oder +3 psig, je nachdem, welcher Wert größer ist
- B-9425N Durchfluss von 6,7 SCFM Luft/psi bei 120 % des Ansprechdrucks
- B-9426N Durchfluss von 11,0 SCFM Luft/psi bei 120 % des Ansprechdrucks
Option Sitzmaterial
- F für Fluorsilikon für PRV- und SS-Ausführungen für 15-139 psig
- T für PTFE für PRV- und SS-Ausführungen für 140-600 psig
- N für B-9425 und B-9426, Sitz aus Fluorsilikon, alle Ansprechdrücke
Option Abflussloch
Überdruckventile ohne Rohrleitung sind in der Regel mit Entleerungslöchern versehen, leer lassen. P - für Überdruckventile ohne Ablassöffnung, zum Beispiel PRV9432TP350
WARNUNG: Die Inspektion und Wartung von Druckbegrenzungsventilen ist sehr wichtig. Wenn Druckbegrenzungsventile nicht ordnungsgemäß inspiziert und gewartet werden, kann es zu Personen- oder Sachschäden kommen. Die sichere Nutzungsdauer eines Druckbegrenzungsventils kann durch die Betriebsumgebung erheblich beeinflusst werden.
Option "Abführen
P Mitgeliefertes und befestigtes Rohr, keine Ablassöffnung im Überdruckventil. Zum Beispiel PRV9432TP350P Leer lassen für Überdruckventil ohne angebrachte Rohrleitung. Zum Beispiel PRV9432TP350.
serie 9400
Bestellinformationen

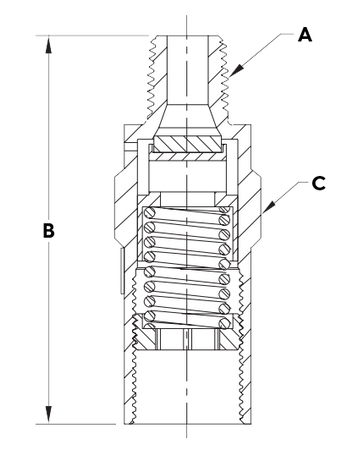

Stile | Größe | Einlass M.NPT A | Gehäuse- und Ventilmaterial | Druckeinstellbereich psig | Höhe B | Verschraubung Sechskant C | Blende Größe Sq. Zoll | Rohr-weg-Adapter P/N | Rohrleitungsabgang F.N.P.T. |
---|---|---|---|---|---|---|---|---|---|
PRV | 9432 | ¼" | Messing | 15-600 | 2.6" | ⅞" | .062 | B-9412-2 | ⅜" |
SS | Rostfreier Stahl | SS-9412-4 | ½" | ||||||
PRV | 9433 | ⅜" | Messing | B-9412-2 | ⅜" | ||||
SS | Rostfreier Stahl | SS-9412-4 | ½" | ||||||
PRV | 9434 | ½" | Messing | 2.8" | B-9412-4 | ||||
SS | Rostfreier Stahl | SS-9412-4 | |||||||
B- | 9425 | ¾" | Messing | 20-300 | 3.4" | 1¾" | .44 | B-3131-10 | 1" |
9426 | 1" | 60-300 | 5.3" | 2⅜" | .62 | B-3132-10 | 1¼" |
