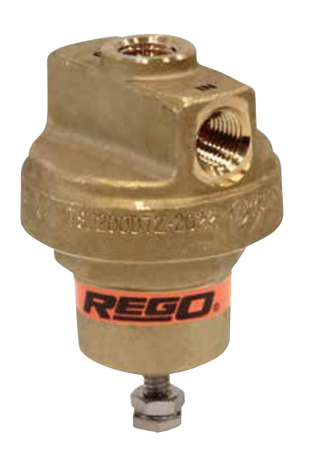

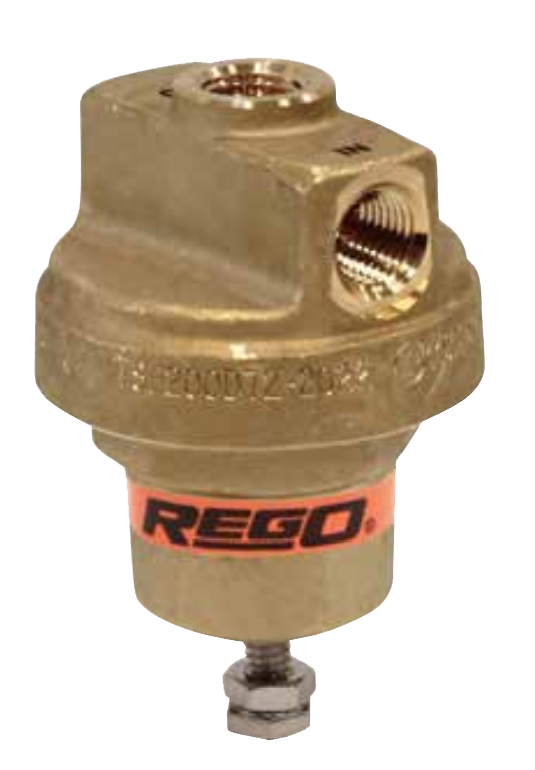

Die Kryo-Economizer der Serie ECL502 sind als Druckreduzierventile zur automatischen Aufrechterhaltung eines konstanten Eingangs- oder Gegendrucks konzipiert, die bei Drücken unterhalb des Sollwerts normalerweise geschlossen und bei Drücken oberhalb des Sollwerts geöffnet sind. Der ECL502 wurde in erster Linie entwickelt, um die Aufrechterhaltung des gewünschten Systemdrucks zu unterstützen, ideal für Stickstoff-, Sauerstoff-, Argon- und andere kryogene Flaschenanwendungen mit einer 100%igen Leistungsverbesserung gegenüber der ECLXXX-Serie von RegO. Die ECL502-Serie bietet eine hervorragende Leistung zur Aufrechterhaltung des Drucks in LNG-Kraftstoffleitungen.
Eigenschaften
- Das Design der Serie ECL502 bietet erstklassige Durchflusseigenschaften, die eine schnelle Druckreduzierung ermöglichen und gleichzeitig eine sensible Durchflusskontrolle bei niedrigeren Druckeinstellungen beibehalten.
- Alle Konstruktionsmaterialien - Kupferlegierung, PTFE und Edelstahl - wurden im Hinblick auf ihre Kompatibilität mit kryogenem Betrieb ausgewählt.
- monel-Siebe mit einer Maschenzahl von 150, die in den Ein- und Auslassöffnungen installiert sind, verhindern das Eindringen von Schmutz und die Beschädigung nachgeschalteter Komponenten.
- Austauschbar mit bestehenden kryogenen Economizer-Einheiten.
- Bidirektionaler Durchfluss für LNG-Kraftstoffsysteme
- Temperaturbereich: -320°F bis +165°F (-196°C bis +74°C)
- Maximaler Eingangsdruck: Niederdruckmodelle ≤175: 375 psig (≤ 12.1: 25.3 barg), Hochdruckmodelle >175: 550 psig (> 12.1: 37.9 barg)
- Druckeinstellbereich: 10-350 psig (0,7-24,1 barg)
- Reinigen Sie für den Sauerstoffeinsatz gemäß CGA G-4.1
- Auslegung nach ECE R110
Materialien
- Körper Messing
- Diaphragma-Liner PTFE
- Ventilsitz Rostfreier Stahl
- Justierschraube Rostfreier Stahl
- Motorhaube Messing
- Bildschirm Monel
- Diaphragma Bronze
- Federn Rostfreier Stahl
ECL-Reihe
Bestellinformationen
Teil Nummer | Einlass-/Auslassanschlüsse (F.NPT) A | Breite B | C | D | E | Betriebsbereich (psig) |
---|---|---|---|---|---|---|
ECL502-22 | ¼" | 2.25" 57 mm | 3.5" 89 mm | .58" 15 mm | 1" 25 mm | 10-60 psig 0,7 - 4,1 bar |
ECL502-100 | 50 - 175 psig 3,4 - 12,1 bar | |||||
ECL502-123 | ||||||
ECL502-140 | ||||||
ECL502-175 | ||||||
ECL502-325 | 150 - 350 psig 10,3 - 24,1 bar |
