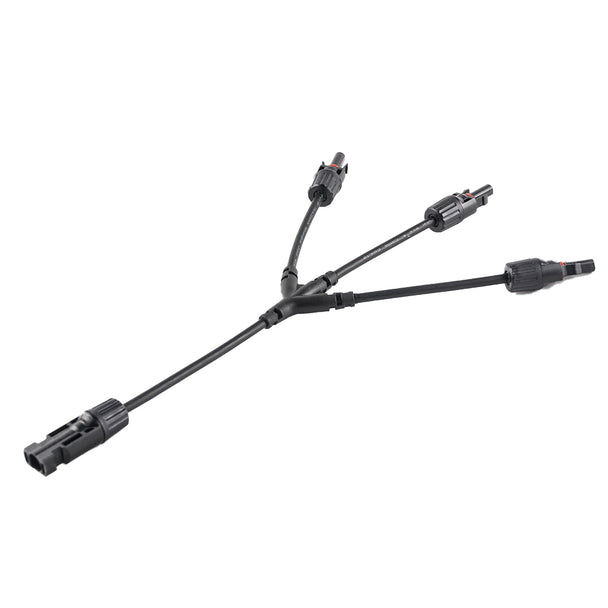

Parallel connector for 3 PV Modules MC4 Fothermo

Die Parallelverbinder sind mit Solarverbindern kompatibel und dienen der Parallelschaltung von 3 Photovoltaikmodulen.

Wichtige Artikelmerkmale

• Abzweigdosen zur Parallelschaltung mehrerer Solarmodule
• Geeignet für Kabel mit einem Querschnitt von 4mm²-6mm²
• Kompatibel mit Solaranschlüssen
• Einfaches Klicksystem
• Schutzart IP67 im gesteckten Zustand

Was bedeutet Parallelverbindung?

Bei Parallelschaltung werden die Plus- und Minusleitungen an einem Ausgang gebündelt. Bei dieser Schaltung erhöht sich der Strom und die Spannung bleibt gleich.
Praxisbeispiel: Sie möchten 3 Stück 100W (Imp=5,56A Vmp=17,8V) Solarmodule an einen Laderegler mit 20A und max. Eingangsspannung von 30V/DC. Um sicherzustellen, dass Sie die zulässige Eingangsspannung nicht überschreiten, müssen Sie die Module parallel verdrahten. Also Plus zu Plus und Minus zu Minus.
Wenn Sie nun die Litze messen, sollten Sie unter idealen Lichtbedingungen folgende Werte messen können: Imp=16,68A und Vmp=17,8V.
