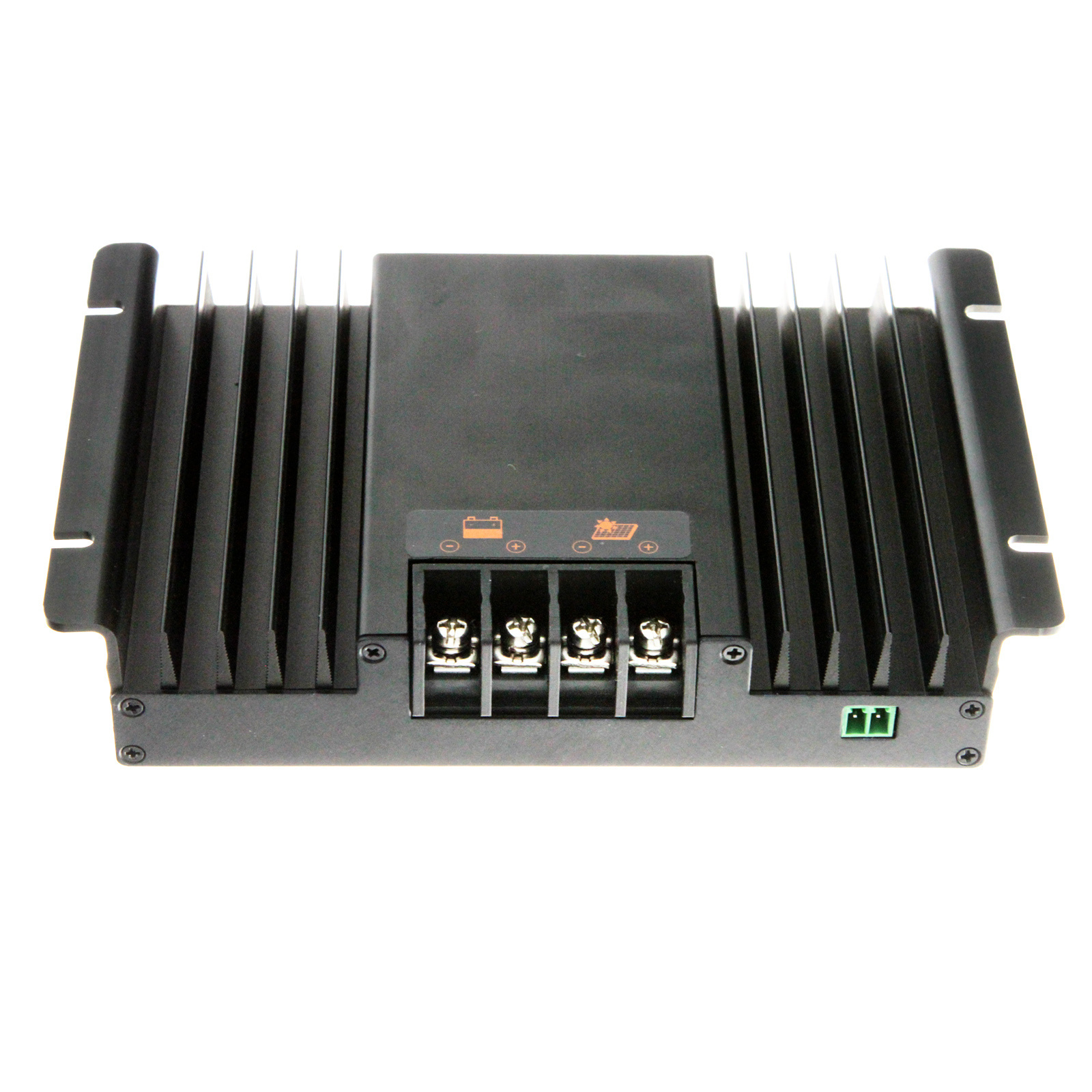

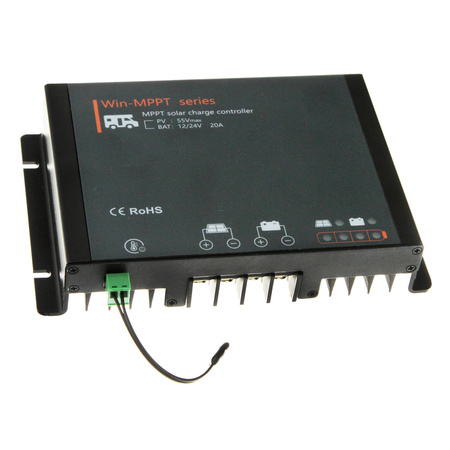

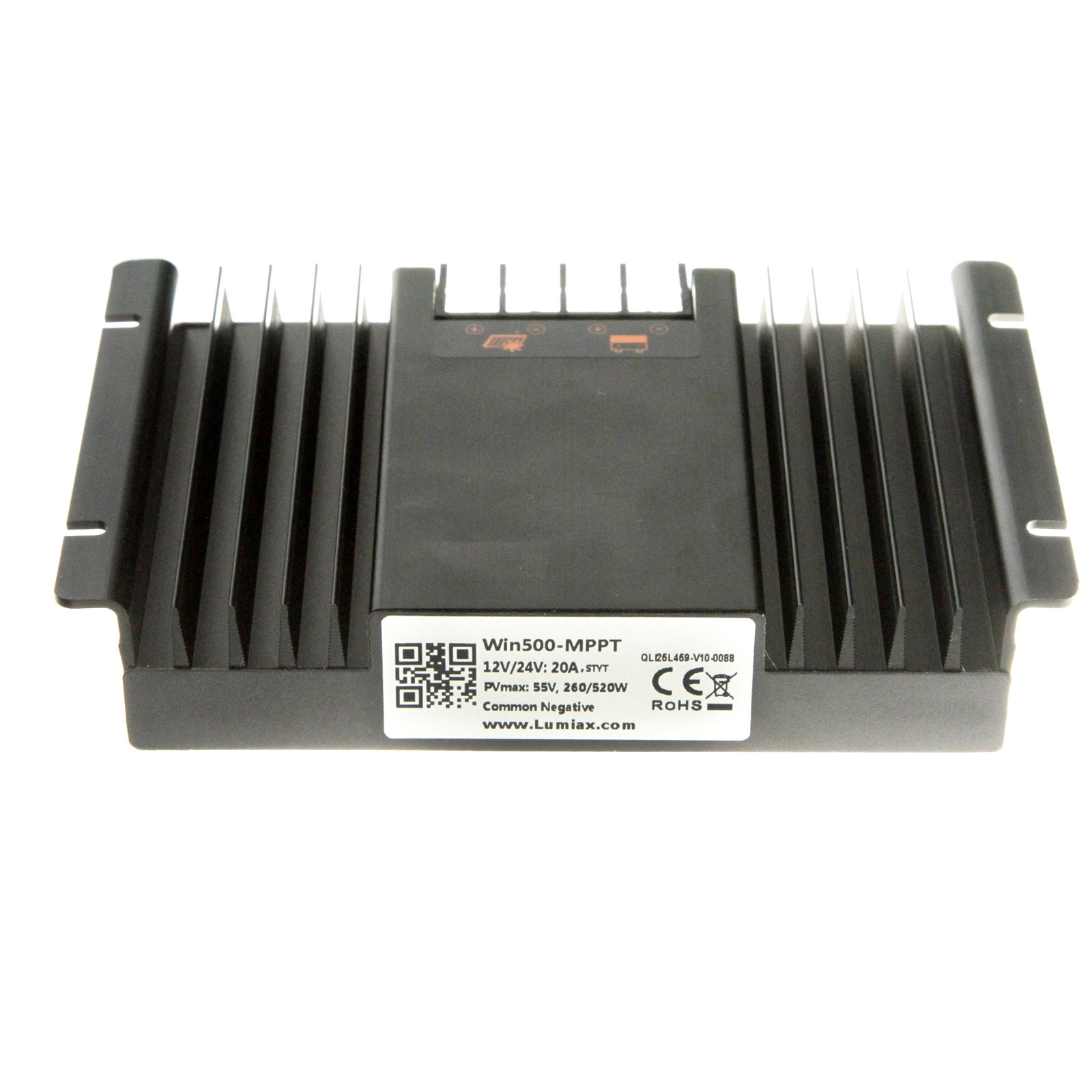

Lumiax Win500 20A MPPT Solarladeregler mit Bluetooth
- Regulator für Caravaning konzipiert
PHOTOVOLTAIKPANEL SPANNUNGSREGLER 20A 12V/24V MPPT IP54
Solarregler von LUMIAX wird zur Steuerung des Betriebs von photovoltaischen Inselsystemen verwendet.
Sorgt für ausreichenden Ladestrom für die Batterie und schützt zusätzlich vor Überentladung oder Überladung der Batterie. Ausgestattet mit MPPT-Controller mit fortschrittliches System zur Nachverfolgung der maximalen Leistungspunkte.
Diese Lösung ermöglicht eine wesentlich effizientere Aufladung von 30-45% im Vergleich zu PWM-Reglern.
INKLUSIVE: EXTERNER TEMPERATURFÜHLER - dient zur Optimierung des Reglerbetriebs und zur Auswahl geeigneter Betriebsparameter.
PRODUKTVORTEILE:
- Innovative Max Power Point Tracking (MPPT)-Technologie, Nachführleistung > 99,9
- Vollständig digitale Technologie, hoher Ladungsumwandlungswirkungsgrad von bis zu 98 %
- LED-Leiste zum einfachen Ablesen des Ladezustands und der Batterieinformationen
- Wasserdichtes Design, geeignet für den Innen- und Außeneinsatz
- Automatische 12/24V-Erkennung
- Auswahl an Flüssig-, Gel- oder AGM-Batterien
- Externer Temperatursensor und automatische Temperaturkompensation
- Eingebauter Temperatursensor, wenn die Temperatur den eingestellten Wert überschreitet, wird der Ladestrom reduziert, um die Temperatur zu senken und so den Temperaturanstieg des Reglers zu kontrollieren
- 4-stufiges Laden: MPPT, Boost, Equalize, Float
- Im Modus der Ladestrombegrenzung begrenzt der Regler die Ladeleistung, wenn die Leistung der Photovoltaikmodule zu hoch ist und der Ladestrom den Nennwert übersteigt, so dass das System innerhalb des Nennladestrombereichs betrieben werden kann
- Mehrere Empfängersteuerungsmodi: Standard, D2D (dusk-to-dawn), Timer und Testmodus
- Modbus-Protokoll auf Basis von RS-485 für maximale Kommunikationsmöglichkeiten.
- Vollautomatische elektronische Schutzfunktion
TECHNISCHE DATEN:
- Modell: Win500-MPPT
- Systemspannung [V]: 12V/24V
- Max. ladestrom [A]: 20A
- MPPT-Ladespannung [V]: <14,5/29,0V (bei 25°C)
- Boost-Spannung [V]: 14.5/29,0 V (bei 25 °C)
- Entzerrungsspannung [V]: 14.8/29,6 (bei 25°C) (flüssig)
- Erhaltungsspannung [V]: 13.7/27,45 (bei 25°C)
- Abschaltung von Verbrauchern bei Niederspannung [V]: 10.8~11.8V/21.6~23.6V SOC1~5
- Wiedereinschaltspannung [V]: 11.6~12.8V/23.2~25.6V
- Überladungsschutz [V]: 15.5/31.0V
- Max. spannung der Batterieklemmen [V]: 35V
- Temperaturverdichtung [V/K]: -4,17mV/K pro Zelle (Boost, Ausgleich) -3,33mV/K pro Zelle (Float)
- Batterie-Typ: Flüssigkeit, Gel, AGM
- Max. pV-Übergangsspannung [V]: 55V
- Max. eingangsleistung [W]: 260/520W
- Spannung der Dämmerungserkennung [V]: 8.0/16.0V
- MPPT-Tracking-Bereich: ~Voc0.9
- Ausgangsstrom [A]: 20A
- USB-Schnittstelle: -
- Betriebsart: Standard, D2D, Straßenbeleuchtung (2 -9h)
- Max. verfolgungseffizienz[%]: >99.9%
- Max. ladungsumwandlung [%]: 97%
- Abmessungen [mm]: 164*107*32mm
- Gewicht [kg]: 1
- Eigene Stromaufnahme [mA]: 7mA
- Umgebungstemperatur [°C]: -20 ~ +50°C
- Lagertemperatur [°C]: -25 ~ +80°C
- Luftfeuchtigkeit [HR]: 0 ~ 100%RH
- Schutzgrad: IP54
