Klemmring Ø8 mm GB493 Standard aus Messing - für Rohr- und Schlauchverschraubungen 8 mm in Gasanlagen
- Klemmring Ø8 mm aus Messing in Standardausführung (GB493) für Klemmverschraubungen an 8-mm-Rohr und -Schlauch in Gasanlagen. Beim Anziehen klemmt er sich auf das Rohr und dichtet ab. Für englische Schnellschlussventile gibt es GB493 N.

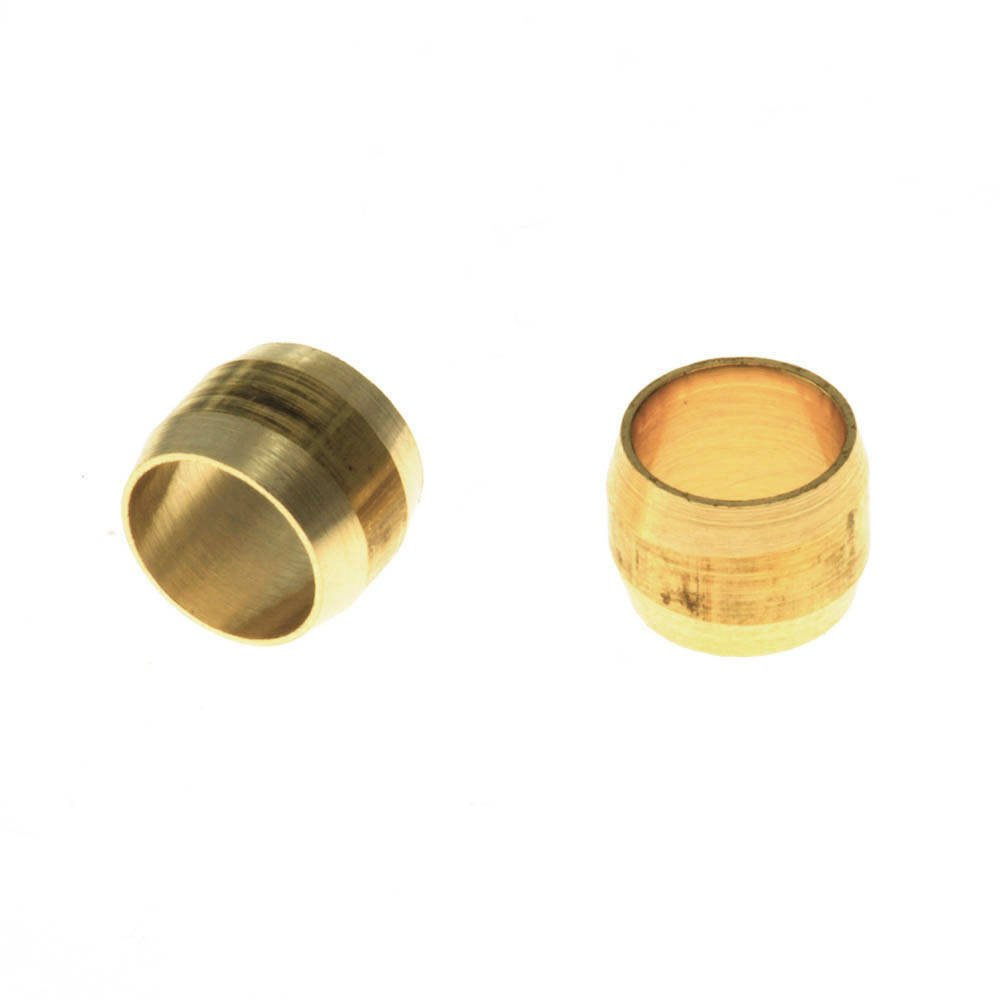

Der Klemmring Ø8 mm GB493 ist ein Klemmring (Olive) aus Messing in Standardausführung für Klemmverschraubungen an Rohr und Schlauch mit 8 mm Durchmesser. Er wird unter die Überwurfmutter oder Druckschraube gesetzt. Beim Anziehen klemmt er sich auf das Rohr und in den Sitz der Verschraubung, sodass die Verbindung gasdicht ist.
Einsatz
- für Klemmverschraubungen an 8-mm-Rohr und -Schlauch in Gasanlagen
- angepresst mit der Überwurfmutter oder der Druckschraube d-8 M12x1
- zum Ersatz eines gequetschten oder beschädigten Klemmrings und bei Umbauten der Anlage
- Material: Messing
- Preis pro Stück
Standard GB493 und niedrig GB493 N
- GB493 ist die Standardausführung
- GB493 N ist die niedrige Ausführung (N = niedrig), die an englische Schnellschlussventile und an alle RVS-8-Verschraubungen passt
Montage
- Rohr rechtwinklig ablängen und entgraten
- bei weichem Kupferrohr eine Stützhülse einsetzen
- Überwurfmutter oder Druckschraube und danach den Klemmring auf das Rohr schieben
- Rohr bis zum Anschlag in die Verschraubung stecken
- Mutter oder Druckschraube anziehen - der Klemmring klemmt sich auf das Rohr
- der Klemmring ist nur einmal verwendbar und lässt sich nach dem Anziehen nicht auf ein anderes Rohr setzen
- Verbindung danach mit Lecksuchspray oder einem Leckagetester prüfen
Passende Produkte
- Klemmring Ø8 mm niedrig GB493 N - für RVS-8-Verschraubungen und englische Schnellschlussventile
- Druckschraube d-8 M12x1 aus Messing
- GOK Stützhülse AD 8 x 1 für Kupferrohr 8 mm
- GOK gerade Verschraubung RVS 8 x RVS 8, Typ G, Baureihe L
- GOK Lecksuchspray 400 ml
Technische Daten
| Parameter | Wert |
|---|---|
| Artikelnummer | GB493 |
| Typ | Klemmring (Olive) |
| Ausführung | Standard |
| Durchmesser | Ø8 mm |
| Material | Messing |
| Einsatz | Klemmverschraubungen an 8-mm-Rohr und -Schlauch in Gasanlagen |
| Anpressen | Überwurfmutter oder Druckschraube d-8 M12x1 |
| Verwendung | einmalig |
| Niedrige Ausführung | GB493 N |
| Verkauf | 1 Stück |
Fragen und Antworten
Für welchen Durchmesser passt der Klemmring?
Für Rohr oder Schlauch mit 8 mm Durchmesser.
Womit wird der Klemmring angepresst?
Mit der Überwurfmutter der Verschraubung oder der Druckschraube d-8 M12x1.
Worin unterscheidet er sich vom Klemmring GB493 N?
GB493 ist die Standardausführung. GB493 N ist die niedrige Ausführung, die an englische Schnellschlussventile und an alle RVS-8-Verschraubungen passt.
Kann ich den Klemmring wiederverwenden?
Nein. Nach dem Anziehen verformt er sich auf dem Rohr. Für jede neue Verbindung einen neuen Klemmring verwenden.
Brauche ich eine Stützhülse?
Bei weichem Kupferrohr ja. Die Stützhülse AD 8 x 1 verhindert, dass das Rohr beim Anziehen zusammengedrückt wird.
