Hydro Hulc - modulares Wasserstoffverdichtungssystem
- 140 / 400 / 1000 bar - das flexibelste Gasfüllsystem
Hydro Hulc - modulares Gasverdichtungssystem.
140 / 400 / 1000 bar - das flexibelste Gasabfüllsystem

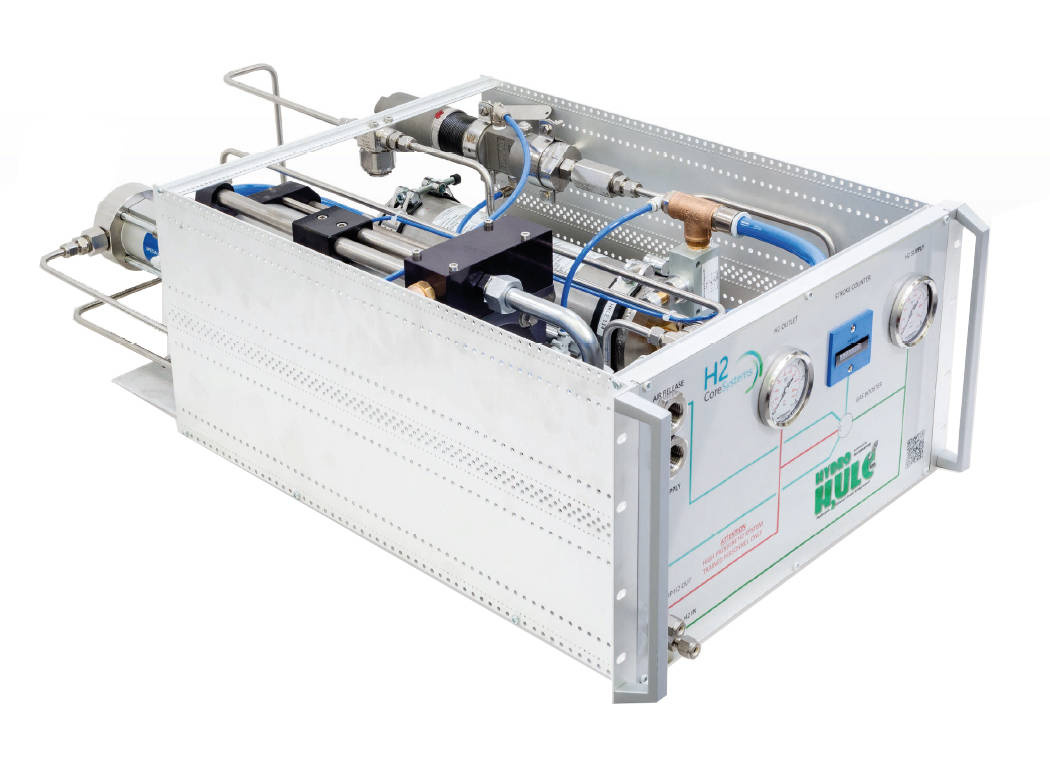

Die Maximator Hulc-Serie ist ein modulares Gaskompressionssystem, das speziell für die Wasserstoffverdichtung bis zu 1000 bar mit skalierbaren Volumenströmen entwickelt wurde.
Die Standardkonfiguration besteht aus einem Steuermodul (MASTER-Modul) und bis zu drei Modulen zur Erhöhung des Gasflusses (X-Module) - Modul der ersten Stufe bis 140 bar, Modul der zweiten Stufe bis 400 bar und Modul der letzten Stufe bis 1000 bar. Diese Konfiguration bietet eine Auslasskapazität von 5 Nm³/h Wasserstoff pro Stunde. Es können problemlos weitere Module angeschlossen werden, um eine höhere Entladekapazität zu erreichen.
Diese komplette Serie ist in einem 19"-Rackrahmen mit Frontplattenmontage und Frontanschluss für einfache Installation, Austausch und Zugang installiert. Dieses System kann leicht installiert und angeschlossen werden.
Für alle Anwendungen ist das MASTER-Modul obligatorisch und unterstützt Sicherheits- und Funktionsfunktionen für bis zu drei Module X. X-Module können je nach Anwendung kombiniert und verbunden werden.
KEY FEATURES
- Luftstrom: Innovatives Reinigungsverfahren ersetzt die bekannte N2-Spülung und verbessert die Prozesseffizienz.
- EINFACHE WARTUNG: Konzipiert als leicht austauschbares 19"-Gehäuse. Für einen einfachen Wartungszugang sind alle Anschlüsse an der Vorderseite des Panels angebracht. Diese Konstruktion reduziert die Ausfallzeiten für die Wartung, da das gesamte Modul in kurzer Zeit ausgetauscht werden kann.
- FLEXDRIVE: Die patentierte FLEXDRIVE Lösung steigert die Produktivität bei Abfüllprozessen um bis zu 40%. Optional empfohlen für sich wiederholende Abfüllvorgänge.
- X-MODULE: Enthält das Herzstück des Systems - einen luftbetriebenen Gasbooster und Kontrollmanometer zur Überprüfung der Gasversorgung und des Betriebsdrucks. Verfügbar in drei Druckstufen 140bar, 400bar, 1000bar.
- HAUPTMODUL: Sie wird für den Betrieb von bis zu drei Modulen benötigt und unterstützt die Gasversorgung mit Druckabgang und Druckentlastung. Die Luftzufuhrleitung wird für jedes einzelne Modul getrennt und durch ein internes Sicherheitsventil geschützt und wird abgeschaltet, wenn der Gasversorgungsdruck unter die Einstellungen des.
Spezifikation
| H2-Gas-Verstärker 19" | Modul Master | Modul 140 | Modul 400 | Modul 1000 |
| Druckklasse | bis zu 1000 bar | bis zu 140 bar | bis zu 400 bar | bis zu 1000 bar |
| Einlassdruck | <=400bar | <=35bar | <=140bar | <=400bar |
| Massenstrom H2 | bis zu 5Nm³/h | bis zu 5Nm³/h | bis zu 5Nm³/h | bis zu 5Nm³/h |
| Anschluss für die Luftzufuhr | BSP ¾" | BSP ¾" | BSP ¾" | BSP ¾" |
| Entlüftungsanschluss | - | BSP ¾" | BSP ¾" | BSP ¾" |
| Gasversorgung | 3⁄8" | 3⁄8" | 3⁄8" | 3⁄8" |
| Gasauslass | 4M | 4M | 4M | 4M |
| Abmessungen (HxBxT) | 770 x483x270 (6HE) | 992x483x270 (6HE) | 920x483x270 (6HE) | 920x483x270 (6HE) |
| Gewicht | 16 kg | 50 kg | 50 kg | 50 kg |
