HELUKABEL H07V-K 1 x 16 mm² Einzelader rot 26845 - feindrähtige Cu-Litze, PVC-isoliert, 450/750 V
- HELUKABEL H07V-K 1 x 16 mm² Einzelader, Aderfarbe rot, Art.-Nr. 26845. Feindrähtige Kupferlitze Klasse 5 mit PVC-Isolierung, 450/750 V, Außendurchmesser 6,7-8,1 mm. Preis pro 1 m.

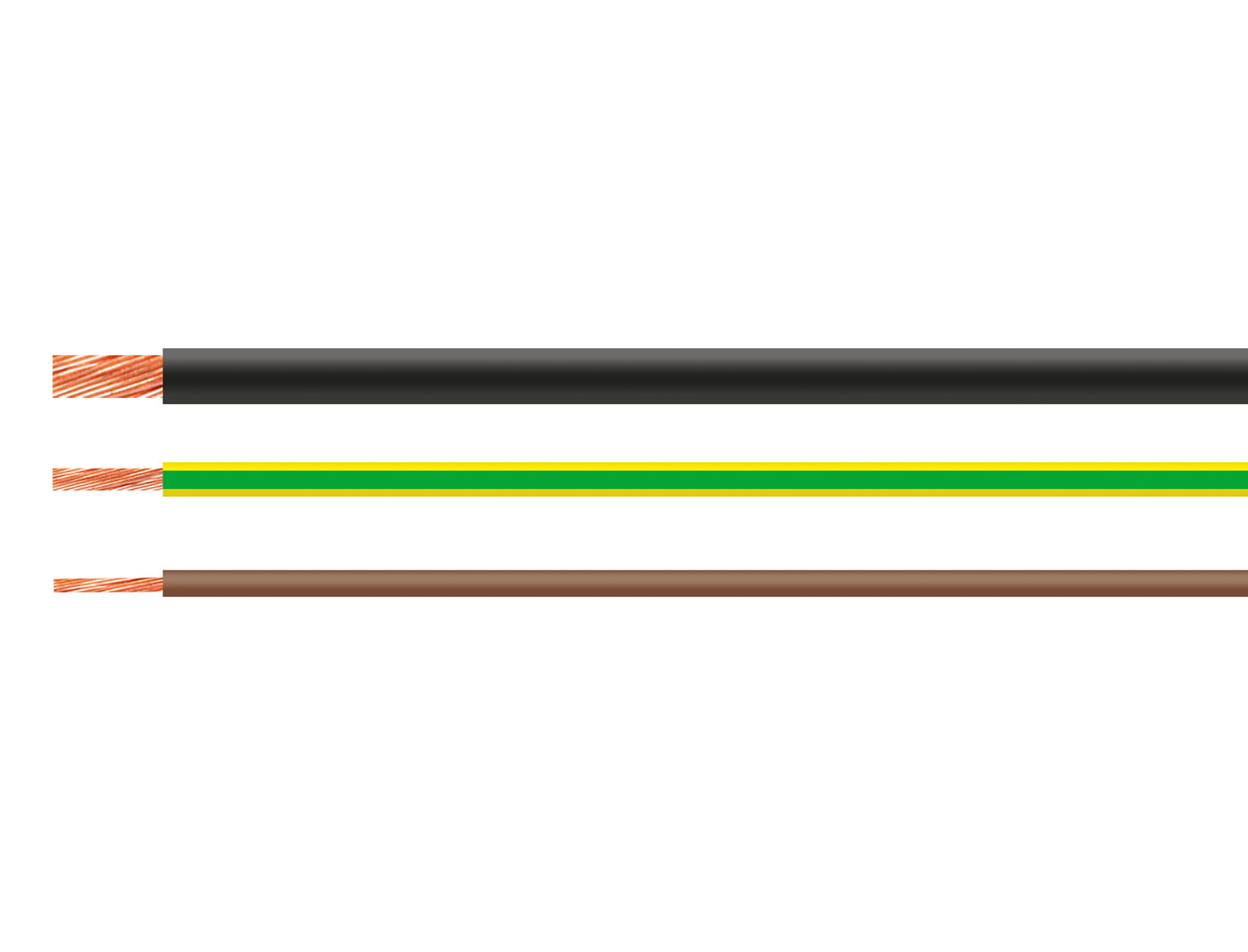

Die HELUKABEL H07V-K 1 x 16 mm² ist eine flexible PVC-Einzelader für 450/750 V. Der Hersteller sieht sie für die Installation im Elektroinstallationsrohr, auf oder unter Putz oder in ähnlich geschlossenen Systemen vor sowie für die geschützte feste Verlegung in Beleuchtungsanlagen und in Schalt- und Steuergeräten bis 1000 V Wechselspannung oder 750 V Gleichspannung gegen Erde. Aderfarbe: rot.

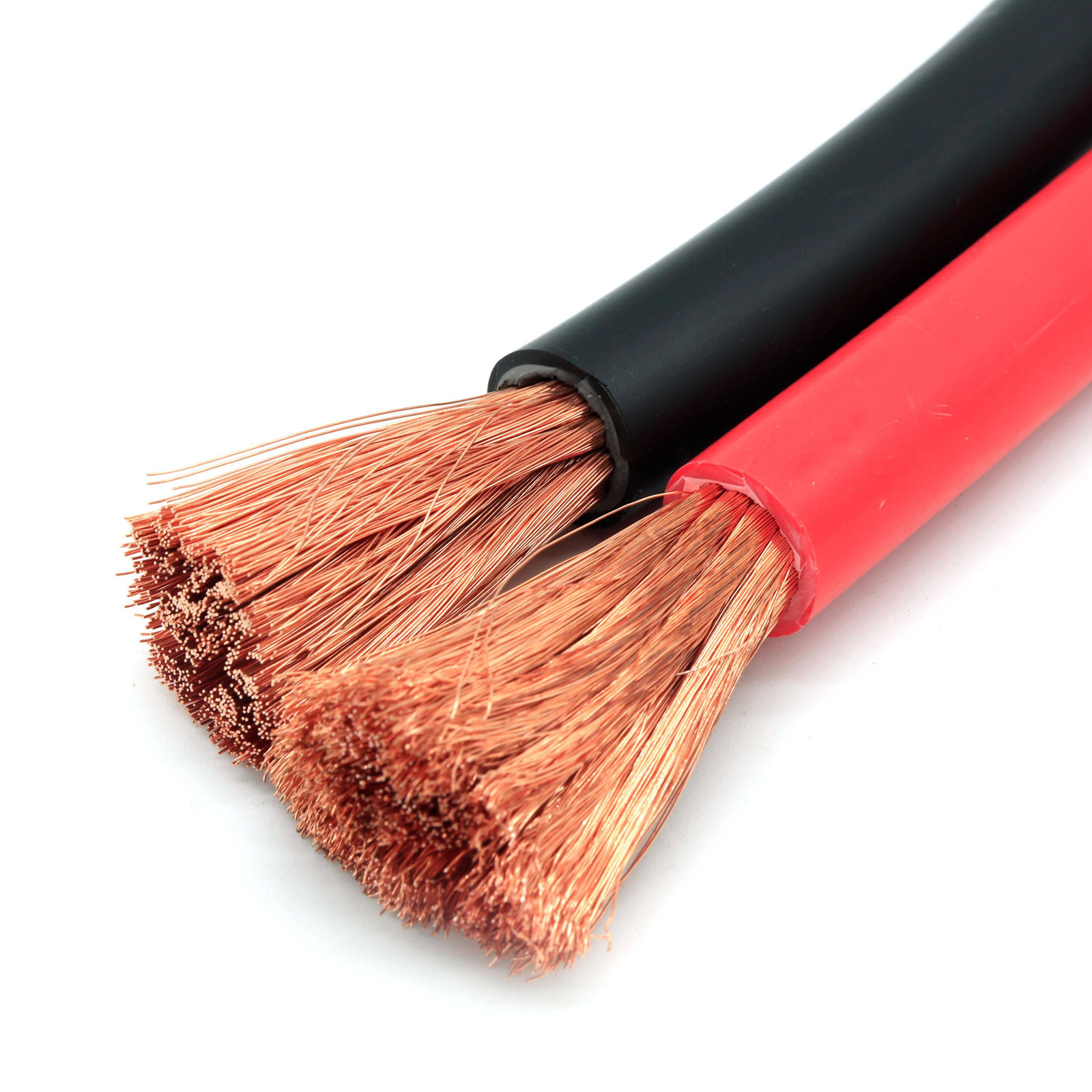

Aufbau
- Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl. 5 / IEC 60228 cl. 5
- Aderisolation aus PVC (Mischungstyp TI1) nach DIN VDE 0207-363-3 / DIN EN 50363-3
- Querschnitt 1 x 16 mm², Außendurchmesser 6,7-8,1 mm
- Aderfarbe: rot (RAL 3000)
Verwendung und Eigenschaften
- Installation im Elektroinstallationsrohr, auf oder unter Putz und in geschlossenen Kanälen
- geschützte feste Verlegung in Beleuchtungsanlagen und Schaltgeräten bis 1000 V AC oder 750 V DC gegen Erde
- nicht für die direkte Verlegung auf Kabelleitern und Kabelrinnen, ausgenommen als Potentialausgleichsleitung
- flammwidrig nach DIN EN 60332-1-2 / IEC 60332-1-2
- Materialien cadmium- und silikonfrei, frei von lackbenetzungsstörenden Substanzen
Weitere HELUKABEL Leitungen im Shop
- H07V-K 1 x 2,5 mm² rot (29149)
- H07V-K 1 x 2,5 mm² schwarz (29145)
- H07V-K 1 x 16 mm² schwarz (26841)
- H07V-K 1 x 25 mm² rot (26861)
- H07V-K 1 x 25 mm² schwarz (26857)
- H07V-K 1 x 50 mm² rot (26893)
- H07V-K 1 x 50 mm² schwarz (26889)
Technische Daten
| Parameter | Wert |
|---|---|
| Hersteller | HELUKABEL |
| Serie | H07V-K |
| Artikelnummer | 26845 |
| Aderzahl x Querschnitt | 1 x 16 mm² |
| AWG (ca.) | 6 |
| Aderfarbe | rot (RAL 3000) |
| Außendurchmesser | 6,7-8,1 mm |
| Cu-Zahl | 154 kg/km |
| Leiter | Cu-Litze blank, Klasse 5 nach DIN VDE 0295 / IEC 60228 |
| Isolation | PVC Mischungstyp TI1 nach DIN VDE 0207-363-3 / DIN EN 50363-3 |
| Nennspannung U0/U | 450/750 V |
| Prüfspannung | 2500 V |
| Temperaturbereich bewegt | +5°C bis +70°C |
| Temperaturbereich nicht bewegt | -30°C bis +80°C |
| Mindestbiegeradius (fest verlegt) | 4x Durchmesser (bis 8 mm), 5x (8-12 mm), 6x (über 12 mm) |
| Norm | DIN VDE 0285-525-2-31 / DIN EN 50525-2-31, IEC 60227-3 |
| Brandverhalten | flammwidrig nach DIN EN 60332-1-2 / IEC 60332-1-2 |
| Verkaufseinheit | 1 m |
Fragen und Antworten
Gilt der Preis pro Meter?
Ja. Der Preis gilt für 1 m Leitung, die Bestellmenge ist die Anzahl der Meter.
Für welche Spannung ist die Ader ausgelegt?
Die Nennspannung U0/U beträgt 450/750 V, die Prüfspannung 2500 V.
Wie groß ist der Außendurchmesser?
Der Hersteller gibt 6,7-8,1 mm an.
Darf sie in der Kabelrinne verlegt werden?
Laut Hersteller darf H07V-K nicht direkt auf Kabelleitern und Kabelrinnen verlegt werden, ausgenommen als Potentialausgleichsleitung. Verlegt wird sie in Rohren oder geschlossenen Kanälen.
