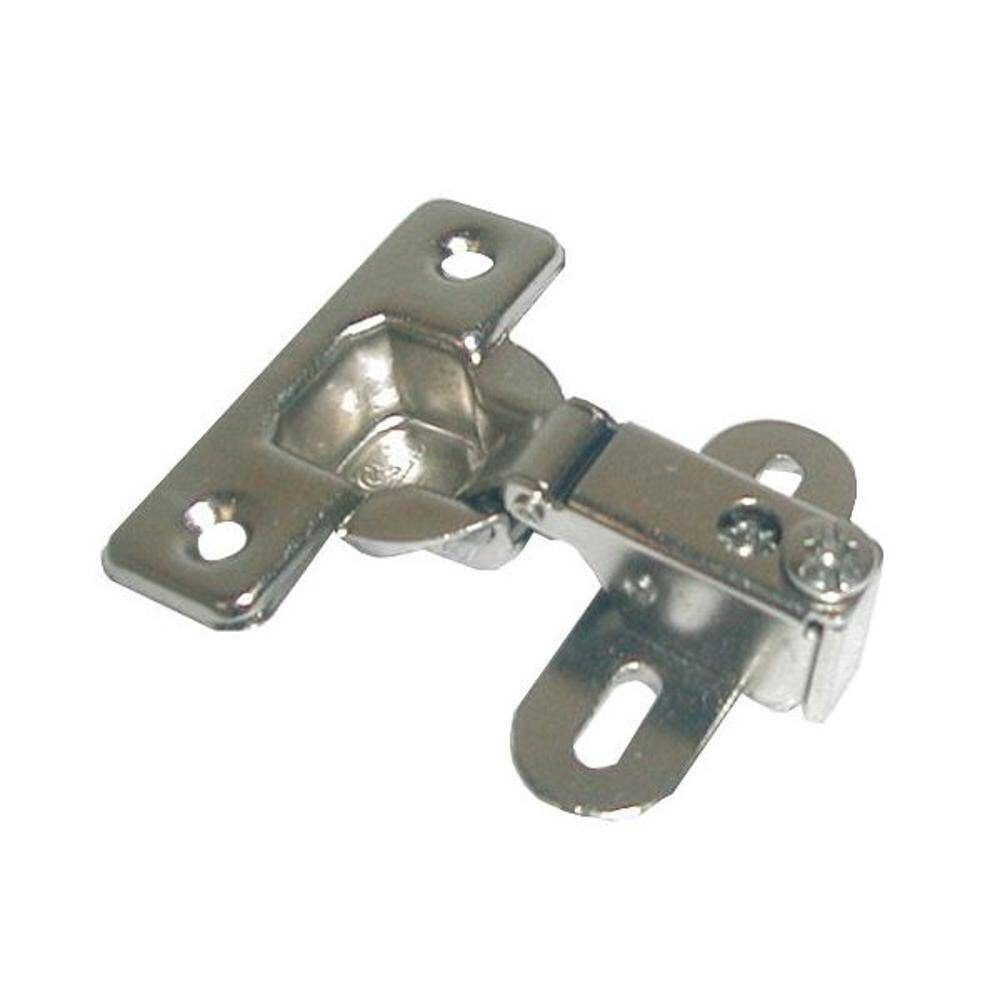

Häfele Kurzarmscharnier für dünne Drehtüren ab 14 mm - Öffnungswinkel 95°, Caravanscharnier
ID produktu: 40358
- Häfele Kurzarmscharnier für dünne Schranktüren ab 14 mm Türdicke. Öffnungswinkel 95°, Bohrbild 38/7,5 mm, Topf ø 26 mm, ohne Schließautomatik. Verkauf pro Stück.

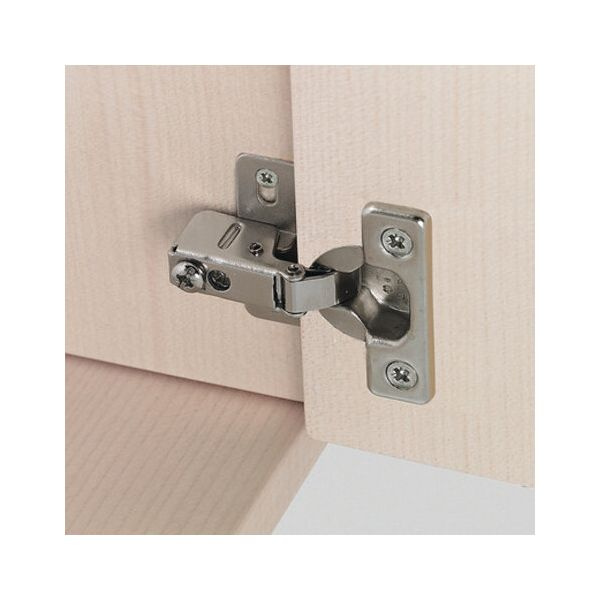

Das Häfele Kurzarmscharnier ist für dünne Schranktüren ab 14 mm Türdicke ausgelegt, wie sie im Möbelbau von Wohnmobilen und Wohnwagen üblich sind. Es öffnet die Tür bis 95° und hat keine Schließautomatik. Durch den kurzen Arm passt es auch in flache Schränke.
Die wichtigsten Merkmale

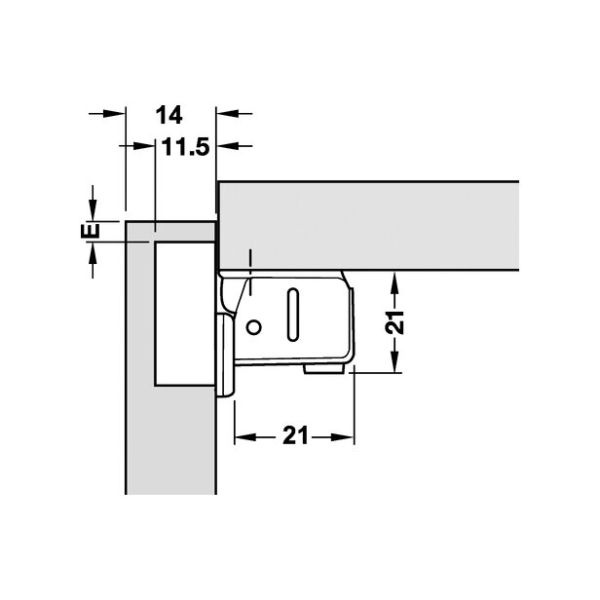

- für Türdicke ab 14 mm
- Öffnungswinkel 95°

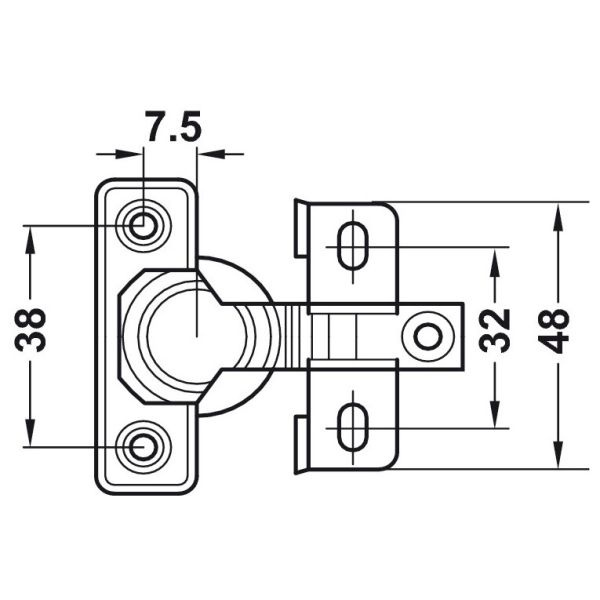

- Bohrbild 38/7,5 mm
- Topf ø 26 mm
- ohne Schließautomatik
- zum Schrauben
- Höhen- und Seitenverstellung
Montage
In die Tür eine Topfbohrung ø 26 mm setzen und das Scharnier nach Bohrbild 38/7,5 mm verschrauben. Die Montageplatte am Korpus anschrauben. Danach die Tür mit den Stellschrauben ausrichten.
Fotos
Passende Produkte
- Häfele Schrankscharnier, verpackt
- Häfele Klappenscharnier Easy Mont, 2 Stück
- Häfele Push-Lock, chrom matt, ø 34 mm
- Häfele Magnetschnäpper, braun, 2 Stück
Technische Daten
| Parameter | Wert |
|---|---|
| Marke | Häfele |
| Typ | Kurzarm-Topfscharnier |
| Türdicke | ab 14 mm |
| Öffnungswinkel | 95° |
| Bohrbild | 38/7,5 mm |
| Topfdurchmesser | 26 mm |
| Schließautomatik | nein |
| Material | Stahl vernickelt |
| Menge | 1 Stück |
Fragen und Antworten
Für welche Türdicke?
Für Türen ab 14 mm Dicke.
Schließt das Scharnier selbst?
Nein, es ist die Ausführung ohne Schließautomatik.
Welche Bohrung ist nötig?
Eine Topfbohrung ø 26 mm, verschraubt nach Bohrbild 38/7,5 mm.
Wie viele Scharniere sind enthalten?
Der Preis gilt für 1 Stück.
Hersteller
Häfele SE & Co KG, Adolf-Häfele-Str. 1, 72202 Nagold, Deutschland.
ID produktu
40358
Marke
Material
Aluminium
Bruttogewicht
38 g
Stück
1,0
Nettogewicht
38 g
Max. Verpackungsmaß
5 cm
Min. Verpackungsmaß
3 cm
Mittleres Verpackungsmaß
4 cm
