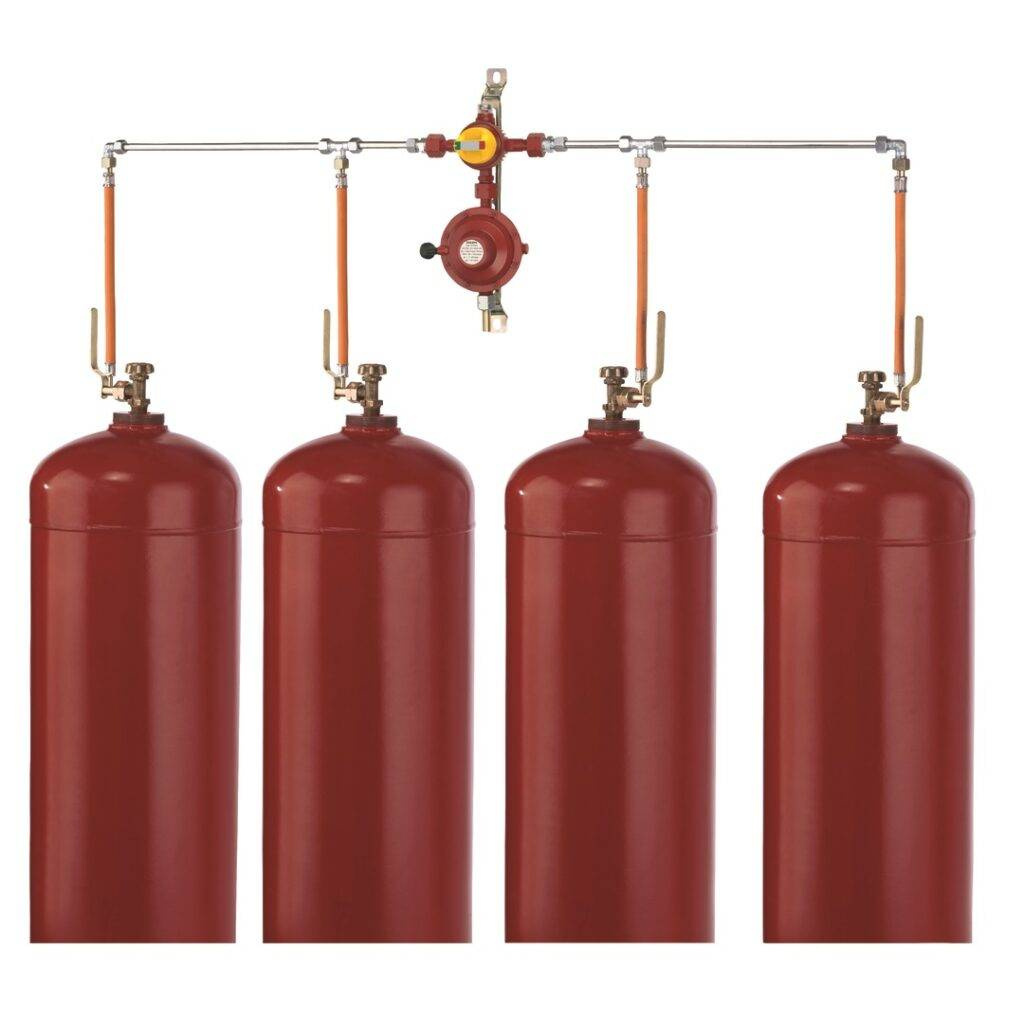

GOK Vier-Zylinder-Anlage 37/50 mbar, 6 kg/h

GOK Vier-Fass-Anlage 37/50 mbar, 6 kg/h

Leistung: 6 kg/h

Ausgangsdruck: 37/50 mbar

Maximal zulässiger Druck: PS 16 bar

Anschluss am Ausgang: 1/2 L Kegel oder Cr. (RST) 12

Flüssiggasflaschenanlagen werden bei Bauherren immer beliebter. Eine der verfügbaren Optionen ist das Zweiflaschensystem. Durch die Kombination von zwei Gasflaschen in einer Anlage ist es möglich, mehr Gas an die Anlage und die Verbraucher zu liefern. Eine solche Mehrflaschenanlage kann mit einem automatischen oder manuellen Schalter ausgestattet werden.

Vorteile und Zubehör
Flaschenanlage mit automatischem Umschalter:

• Gas wird abwechselnd von beiden Seiten entnommen und ein Flaschenwechsel ist ohne Betriebsunterbrechung möglich.
• Sicherheitsschaltung: Eine integrierte Sicherheitseinrichtung verhindert den Gasfluss beim Flaschenwechsel.
• Optional: Ausführung mit elektronischer Anzeige (Betrieb/Reserve) mit Display (grün/rot).

Aufbau

Ein Beispiel ist eine Vier-Zylinder-Anlage mit automatischem Umschalter Typ 0225 AUV:

•     Druckregler,
•     automatischer Umschalter,
•     kurzer Rohranschluss
•     T-Stück,
•     langer Abzweig
•     WL-Krümmer mit Eindrückringring,
•     Hochdruck-Schlauch,
•     Montageschiene

Montage

Vor der Montage ist zu prüfen, dass keine der Bauteile durch den Transport beschädigt oder zerstört wurden. Wichtig ist, dass die Montage selbst nur von Mitarbeitern eines Fachbetriebes durchgeführt wird, die für diese Arbeiten qualifiziert sind. Dabei sind die Hinweise in der Anleitung unbedingt zu beachten.
Reihenfolge der Montage

•     Schrauben Sie den Ausgangsstutzen des AUV oder MUV oder den Doppelabsperrblock an den Eingangsstutzen des Druckminderers,
•     den Druckminderer mit automatischem Umschalter mit Schrauben und Unterlegscheiben an der Schiene befestigen
•     die Rohrschellen und die Montageschiene senkrecht an der Wand befestigen

Nach der Montage muss eine Dichtheitsprüfung durchgeführt werden, danach ist die Anlage betriebsbereit.

Betrieb

Es ist zu beachten, dass die Gasflasche bei der Gasentnahme aufrecht stehen muss. Die gesamte Anlage muss bestimmungsgemäß verwendet werden. Eine nicht bestimmungsgemäße Verwendung ist eine Verwendung, die über den bestimmungsgemäßen Gebrauch hinausgeht, d. h:

•     die Verwendung von anderen Medien oder Druckwerten,
•     die Verwendung von Gasen in der Flüssigphase
•     Einbau entgegen der Strömungsrichtung,
•     die Verwendung von nicht kompatiblen Schläuchen,
•     Veränderungen am Produkt oder an Teilen davon.

Wartung

Eine korrekt installierte und ordnungsgemäß verwendete Anlage erfordert keine Wartung.
