GOK Leckagetestgerät Typ 4071, Abgang 90°, RST 8 x RVS 8 - für Flüssiggasanlagen in Wohnmobil und Wohnwagen
- GOK Leckagetestgerät Typ 4071 mit Abgang 90° für Flüssiggasanlagen in Wohnmobil und Wohnwagen. Per Knopfdruck zeigt sich eine Leckage als Blasen im Schauglas. Anschlüsse RST 8 x RVS 8, max. 2 bar, Druckverlust unter 1 mbar.

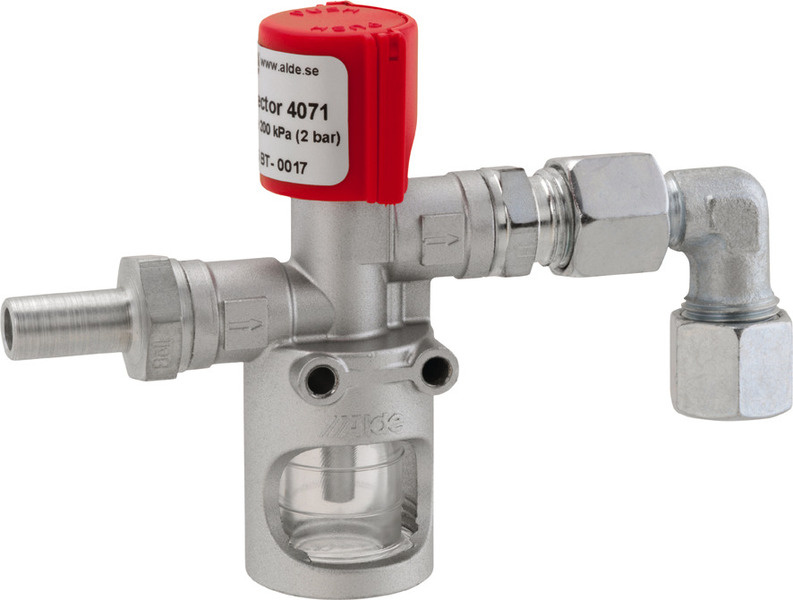

Das GOK Typ 4071 ist ein Leckagetestgerät, das fest in die Flüssiggasanlage von Wohnmobil oder Wohnwagen eingebaut wird. Per Knopfdruck zeigt sich jede Leckage in der Anlage hinter dem Gerät als Blasen im Schauglas. Diese Ausführung hat einen Abgang 90°: eingangsseitig einen Rohrstutzen 8 mm (RST 8), ausgangsseitig eine Schneidringverschraubung 8 mm (RVS 8) mit Überwurfmutter Typ M und Schneidring Typ D-MS. Auf dem Gehäuse steht Alde Leak Detector 4071.
So funktioniert es
- schnelle Dichtheitsprüfung der gesamten Anlage hinter dem Gerät per Knopfdruck
- bei einer Leckage werden im Schauglas Blasen sichtbar
- das mitgelieferte Glykol-Gemisch ermöglicht die Prüfung auch unter 0°C
- maximaler Betriebsdruck 2 bar, Druckverlust unter 1 mbar
- Prüfung so oft wie nötig - der Hersteller empfiehlt sie bei jeder Nutzung der Gasanlage und bei jedem Flaschenwechsel

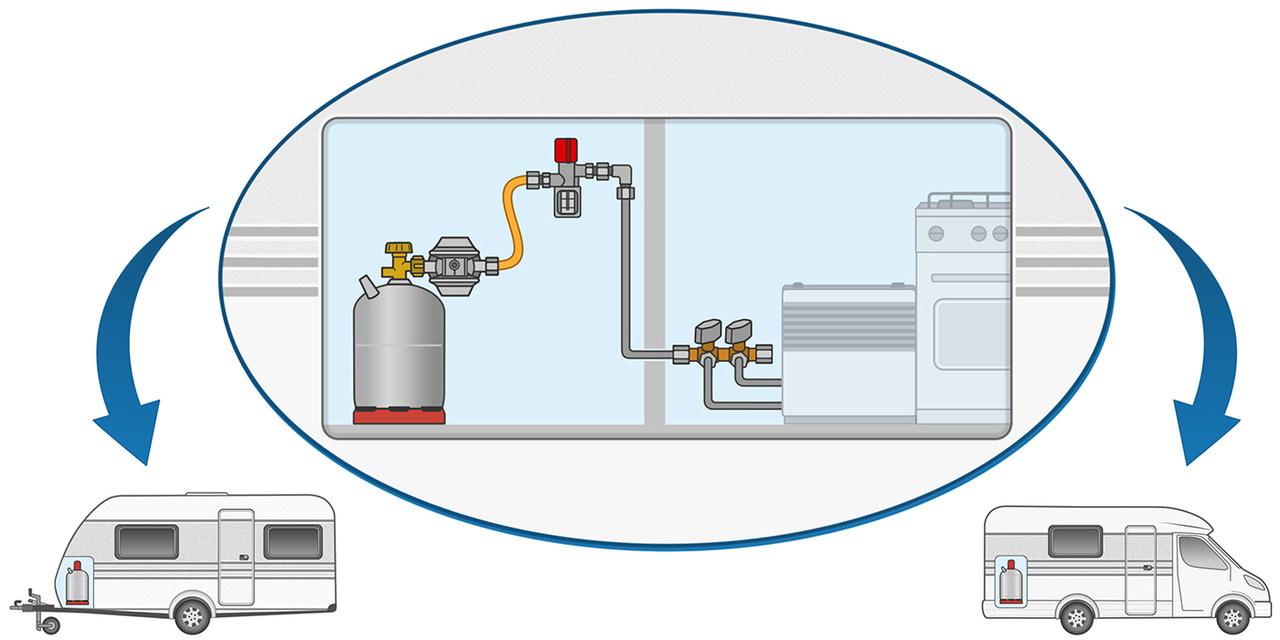

Einbauort
- für alle Niederdruck-Flüssiggasanlagen in Wohnmobil und Wohnwagen; der nachträgliche Einbau ist problemlos möglich
- möglichst nah am Reglerausgang, am besten im Gasflaschenkasten; sonst an einer vor UV-Licht und Wasser geschützten Stelle
- immer vor der ersten Armatur und dem ersten Gasverbraucher
- senkrecht, mit gut sichtbarem Schauglas, entsprechend den Pfeilen für die Durchflussrichtung - das Gas darf nicht in Gegenrichtung strömen
- bei Kupferrohren Verstärkungshülsen verwenden; Hülsen und Befestigungsschrauben liegen bei
So wird geprüft
- Hauptventil der Gasflasche öffnen
- alle Gasgeräte abschalten und ca. 60 Sekunden warten, bis die Zündsicherungen das Gas abgesperrt haben (ein Klicken ist zu hören)
- den roten Knopf unten mindestens 10 Sekunden gedrückt halten, bei großen Anlagen länger
- mindestens eine Minute auf die erste Blase warten; folgen die weiteren Blasen im Abstand von mehr als 10 Sekunden, gilt die Anlage als dicht
- zeigt das Gerät eine Leckage an, die Anlage nicht benutzen; die Leckstelle mit Seifenlösung oder Lecksuchspray suchen
Flüssigkeit nachfüllen und Gerät prüfen
- Flaschenventil schließen, Schauglas abschrauben und bis zur oberen Markierung füllen, Schauglas wieder aufschrauben und Dichtung prüfen
- nach dem Befüllen das Gerät nicht auf den Kopf stellen, sonst kann die Flüssigkeit auslaufen
- nach dem Nachfüllen das Gerät selbst auf Dichtheit prüfen - auch eine Undichtigkeit im Gerät erzeugt Blasen
- den Flüssigkeitsstand regelmäßig kontrollieren
- Funktionsprüfung: ein Gerät mit geringem Gasverbrauch (z. B. den Kühlschrank) einschalten und den Knopf ganz durchdrücken - Blasen bedeuten, dass das Gerät funktioniert
Passende Produkte
- Leckagetestgerät 4071 Marine RVS 8 x RVS 8
- GOK Lecksuchspray 400 ml
- GOK Verstärkungshülse AD 8 x 1 für Kupferrohr 8 mm
- GOK Prüfeinrichtung RST 8 x RVS 8
Technische Daten
| Parameter | Wert |
|---|---|
| Hersteller | GOK |
| Herstellernummer | 02 004 64 |
| EAN | 4045659441350 |
| Typ | 4071 |
| Abgang | 90° |
| Eingangsanschluss | Rohrstutzen 8 mm (RST 8) |
| Ausgangsanschluss | Schneidringverschraubung 8 mm (RVS 8), Überwurfmutter Typ M, Schneidring Typ D-MS |
| Maximaler Betriebsdruck | 2 bar |
| Druckverlust | < 1 mbar |
| Gas | Propan, Butan (Flüssiggas) |
| Einsatzbereich | Niederdruck-Flüssiggasanlagen in Wohnmobil und Wohnwagen |
| Anzeige | Blasen im Schauglas |
| Flüssigkeit | Glykol-Gemisch, Prüfung auch unter 0°C |
| Zulassung | DBI (Dänemark) |
| Lieferumfang | Testgerät, Befestigungsschrauben, Verstärkungshülsen, Glykol-Gemisch |
Fragen und Antworten
Für welche Anlagen ist das Gerät geeignet?
Für alle Niederdruck-Flüssiggasanlagen in Wohnmobil und Wohnwagen, auch zum Nachrüsten. Eingang ist ein Rohrstutzen 8 mm (RST 8), der Abgang 90° eine Schneidringverschraubung 8 mm (RVS 8).
Wo wird es am besten eingebaut?
Möglichst nah am Reglerausgang, am besten im Gasflaschenkasten. Das Gerät muss senkrecht mit sichtbarem Schauglas vor der ersten Armatur und dem ersten Verbraucher sitzen, entsprechend den Pfeilen für die Durchflussrichtung.
Wann gilt die Anlage als dicht?
Den Knopf mindestens 10 Sekunden drücken und eine Minute auf die erste Blase warten. Folgen die weiteren Blasen im Abstand von mehr als 10 Sekunden, gilt die Anlage laut Hersteller als dicht.
Funktioniert das Gerät im Winter?
Ja. Das mitgelieferte Glykol-Gemisch ermöglicht die Dichtheitsprüfung auch bei Temperaturen unter dem Nullpunkt.
Womit wird nachgefüllt?
Laut Anleitung ausschließlich mit der Alde Lecksuchflüssigkeit Art.-Nr. 4070125, bis zur oberen Markierung am Schauglas.
Wie oft sollte geprüft werden?
Der Hersteller empfiehlt die Prüfung bei jeder Nutzung der Gasanlage und bei jedem Flaschenwechsel.
Hersteller
GOK Regler- und Armaturen-Gesellschaft mbH & Co. KG, Obernbreiter Straße 2-18, 97340 Marktbreit, Deutschland.
