DuoRacer - 30A MPPT Epever 2-Akku-Laderegler
- Betrieb von 2 Batterien über ein einziges Panel.

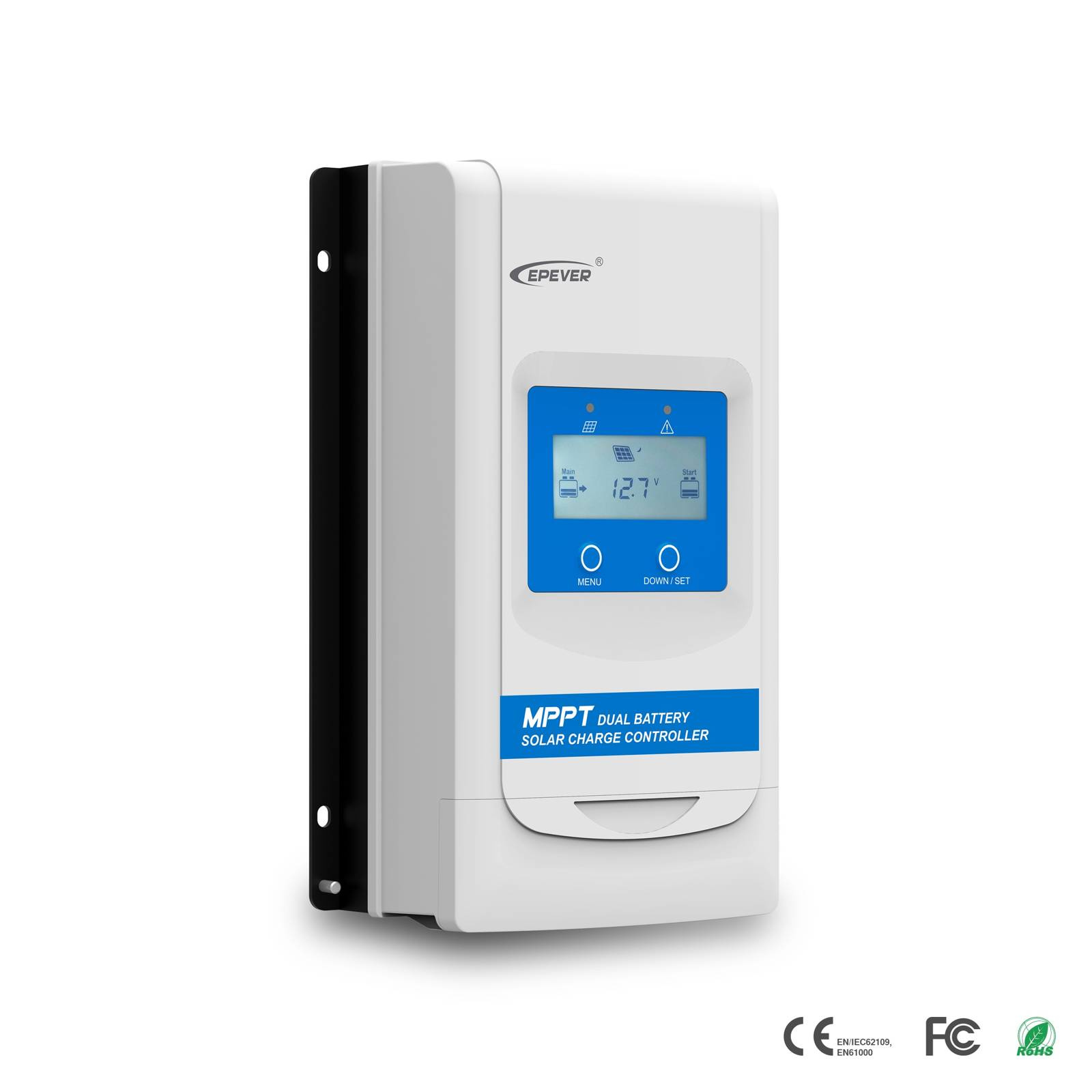

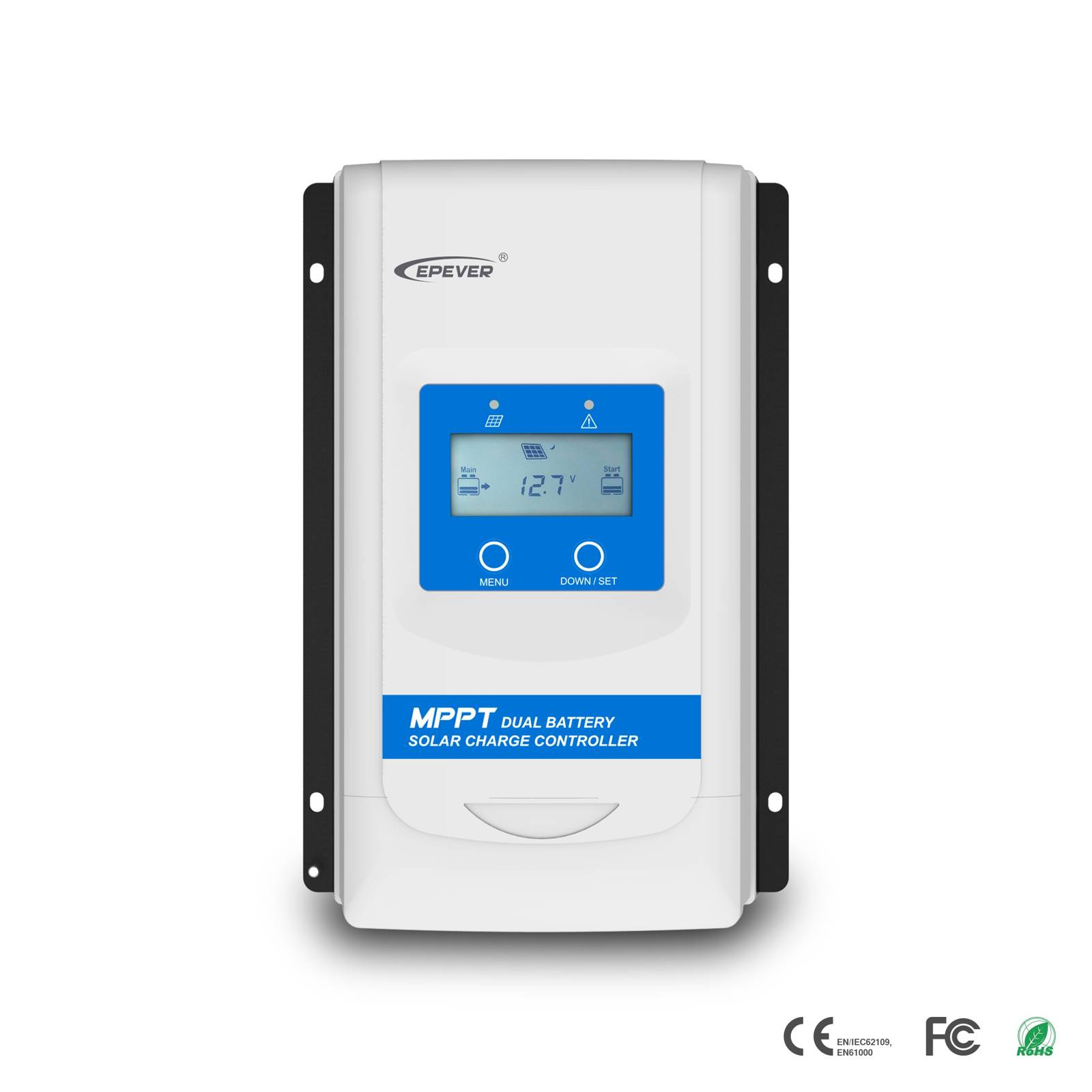

30A EPEVER Duo Racer MPPT Doppel-Batterieladeregler
Der DuoRacer MPPT-Laderegler ist für das gleichzeitige Laden von zwei Batterien (unten als BATT1 und BATT2 dargestellt) ausgelegt.
Dieser Controller unterstützt mehrere Batterietypen (BATT1), einschließlich versiegelte, Gel-, geflutete, LiFePO4 und Li-NiCoMn, die für Wohnmobile, Camper, Boote und so weiter geeignet sind.
Das Gerät erkennt automatisch die Spannung der Startbatterie (BATT2) und lädt die Batterie, wenn die Bedingungen erfüllt sind. Der Regler verwendet einen fortschrittlichen MPPT-Regelungsalgorithmus, der den maximalen Leistungspunktverlust und die Verlustzeit minimiert, den maximalen Leistungspunkt (MPP) der PV-Anlage schnell verfolgt und unter allen Bedingungen die maximale Energie aus der Solaranlage gewinnt. Die Energieausnutzung des MPPT-Solarsystems wird im Vergleich zur PWM-Lademethode um 20-30% erhöht. Wenn über einen längeren Zeitraum keine manuelle Bedienung erfolgt und die Ladebedingungen nicht erreicht werden können, schaltet das Steuergerät in den Energiesparmodus um, wodurch Verluste und Batterieleistungsverluste reduziert und die Lebensdauer der Produkte verlängert werden. Anzeige und Einstellung der Systemparameter über LED/LCD oder Fernanzeige MT11 (Zubehör). Das AES-Steuersignal des Autokühlschranks ist in die Steuerung integriert, die überschüssige Solarenergie an den Kühlschrank liefert, um Energieverschwendung zu vermeiden.
Der Controller verfügt über die Schutzart IP33, ist also wasser- und staubdicht. Mehrere Schutzfunktionen, einschließlich Schutz vor Überladung der Batterie, Schutz vor Überentladung und eine umgekehrte Kombination aus PV- und Batterieschutz, die die Sicherheit, Stabilität und Lebensdauer des Solarsystems effektiv gewährleisten.
Eigenschaften
- Maximum Power Point Tracking-Technologie mit ultraschneller Tracking-Geschwindigkeit und einer garantierten Tracking-Effizienz von nicht weniger als 99,5
- Fortschrittlicher MPPT-Steuerungsalgorithmus zur Minimierung der MPPlost-Raten und der Verlustzeit
- Erweiterter MPP-Betriebsspannungsbereich zur Verbesserung der PV-Modulnutzung
- Automatische Ladeleistungsregelung und Ladestrombegrenzungsfunktion (BATT1)
- Hohe Qualität und geringe Ausfallrate der ST-, TI- und Infineon-Bauteile zur Gewährleistung der Langlebigkeit des Produkts
- Digitale Schaltungssteuerung des adaptiven dreistufigen Lademodus zur Erhöhung der
- bATT1 Lebensdauer. BATT1-Typ kann über LED/LCD eingestellt werden.
- Das Gerät geht in den Energiesparmodus über, wenn über einen längeren Zeitraum keine manuelle Bedienung erfolgt und die Ladebedingungen nicht erfüllt sind (PV<5V).
- 100%iges Laden und Entladen im Betrieb Umgebungstemperaturbereich.
- LED- und LCD-Anzeigegeräte zur Auswahl.
- AES-Steuersignal für Autokühlschrank zur Vermeidung von Energieverschwendung.
