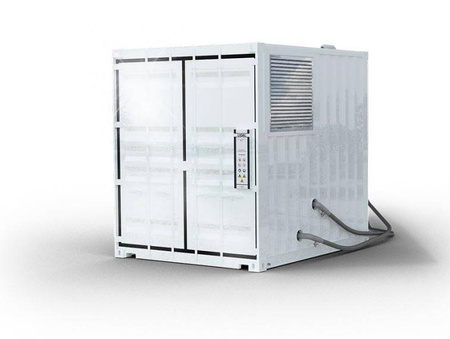

BTU-1 System zur Verflüssigung von verdampftem LNG

Das BTU-1-System wird zur Verflüssigung der vergasten Phase von LNG an LNG-Verteilerstationen eingesetzt, vermeidet Gasemissionen in die Atmosphäre und gewährleistet eine optimale Vorbereitung des LNG für die Verteilung:

Merkmale des BTU-1:

• hohe Verflüssigungsleistung bis zu 48 Nm3/h
• kurze Anlaufzeit
• vollständige Automatisierung
• wegfall der Lieferung von Flüssigstickstoff zur Süßung von LNG
• drastische Senkung der Betriebskosten von LNG-Tankstellen
• containerbauweise zur Minimierung des Installationsaufwands und zur Ermöglichung der Portabilität
• modularität ermöglicht sogenannte Plug & Play für LNG-Tanks mit Flüssig- und Dampfphasenanschluss von LNG

Konstruktionsspezifikationen (BTU-1)

eingabe Ausgabe
Konstruktionsdruck: 3.0 - 10,0 bar 3,0 - 10,0 bar
Entwurfstemperatur: -150c bis -120c -145c bis -122c
Dampffraktion: 100% 0%
Medum-Zusammensetzung: Boil-Off-Gas aus LNG LNG
Methan (CH4) > 90mol% > 98.3mol%
Ethan (C2H6) < 0,5mol% < 0.1mol%
Kohlenwasserstoffe >C2 < 0,1mol% < 0.1mol%
Kohlendioxid (CO2) < 50ppm < 50ppm
Stickstoff (N2) < 10mol% < 1.7mol%

Konstruktionsspezifikationen (BTU-1)
Außentemperatur: -25C bis +35C
Luftfeuchtigkeit (RH): Maximal 85%
Erdbebengebiet: Eurocode 8
Maximale Windlast: 160 km/h

Design Codes
PED 2014/68/EU Druckgeräterichtlinie
ATEX 114 und 153 EX-Normen EC94/9/EG
Baumusterprüfbescheinigung Muster B
ASME VIIII & AD2000
EN1473

Allgemeine Spezifikationen (BTU-1)
Erforderliche Stromversorgung: 400V 3-Phasen+N+E/50Hz max 100 Ampere
Installierte Leistung: 37 kW
Verdichtung: Gaskompressor
Kühlung: Kaskadenkühlkonfiguration
Kältemittel: Natürliche Kältemittel für die GWP-Reduzierungsrichtlinie
System-Verbindungen
BOG-Einspeiseanschluss Dreiteilige 3⁄4"-Kupplung
verschweißt mit BTU/VIP-Rohrleitungen
LNG-Rücklaufanschluss Dreiteilige 3⁄4"-Kupplung
verschweißt mit BTU/VIP-Rohrleitungen

Prozessgestaltung
Anlaufzeit: 10 - 30 Minuten
Beschickungsleistung: 35 kg/h BOG-Eingang (max. 48 Nm3/h)
Produktionskapazität: 17,7 bis 22,0 kg/h
Energieverbrauch .56 kWh/kg Speisegas

BTU-1 Fernverwaltung der Leistung

Wir bieten ein umfangreiches Angebot an Remote-Diensten, darunter Remote
leistungsmanagement Ihrer BTU-1-Einheit, um eine hervorragende
verfügbarkeit zur Maximierung der Wiederverflüssigung.
