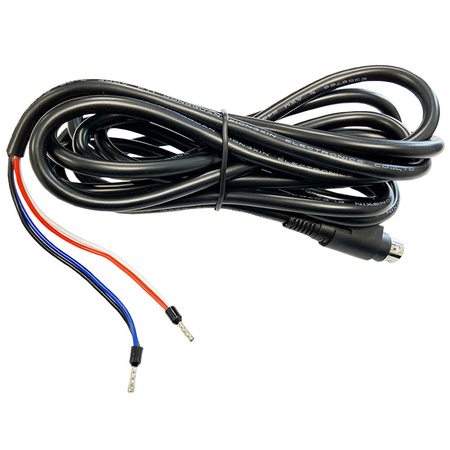

Batterieanschlusskabel für photovoltaische Warmwasserbereiter Heizkessel
- Überschüssige Energie, die von der Batterie für die Erwärmung des Wassers im Fotovoltaikboiler verwendet wird.
Batterieanschlusskabel für photovoltaische Warmwasserbereiter Heizkessel
Batteriekabel ermöglicht die Erwärmung des Wassers über die Batterie. Wenn die Batterie vollständig geladen ist, schaltet sich der Heizkessel automatisch ein und wandelt die überschüssige Energie in Wärme um. Zunächst wird die Batterie durch die Photovoltaikmodule aufgeladen; sobald sie voll ist, wird die überschüssige Energie zur Warmwasserbereitung genutzt.
Produktmerkmale:
- Batterie 12V / 24V - direkter Anschluss der 12V und 24V Batterien an den Kessel.
- 6 Modi - je nach Betriebsart des Heizkessels kann der entsprechende Modus eingestellt werden.
- Einschalten / Ausschalten - Der Heizkessel erkennt selbst, wenn die Batterie voll geladen ist. Dies geschieht vollautomatisch.
Empfohlene Systemkonfiguration
Jeder Photovoltaik-Warmwasserbereiter kann über eine 12- oder 24-V-Batterie aufgeladen werden. Je nach Kesselkapazität und Batteriespannung können die Heizzeiten variieren. Nachfolgend finden Sie eine Tabelle mit den empfohlenen Systemkonfigurationen.
Empfehlung
- Der 10-Liter-Kessel kann über ein 12- oder 24-V-Batteriesystem perfekt aufgeladen werden.
- Kessel mit einem Fassungsvermögen von 30 Litern kann problemlos von einer 24V-Batterie geladen werden. Bei einer Beheizung durch eine 12-V-Batterie wären die Heizzeiten sehr lang.
- Kessel mit einem Fassungsvermögen von 80 Litern kann mit einer 24V-Batterie geladen werden. Allerdings muss die relativ lange Aufwärmzeit berücksichtigt werden. Je nach Anwendung und Wasserverbrauch kann eine solche Lösung dennoch sinnvoll sein.
Anschluss an den Heizkessel
Einbau:

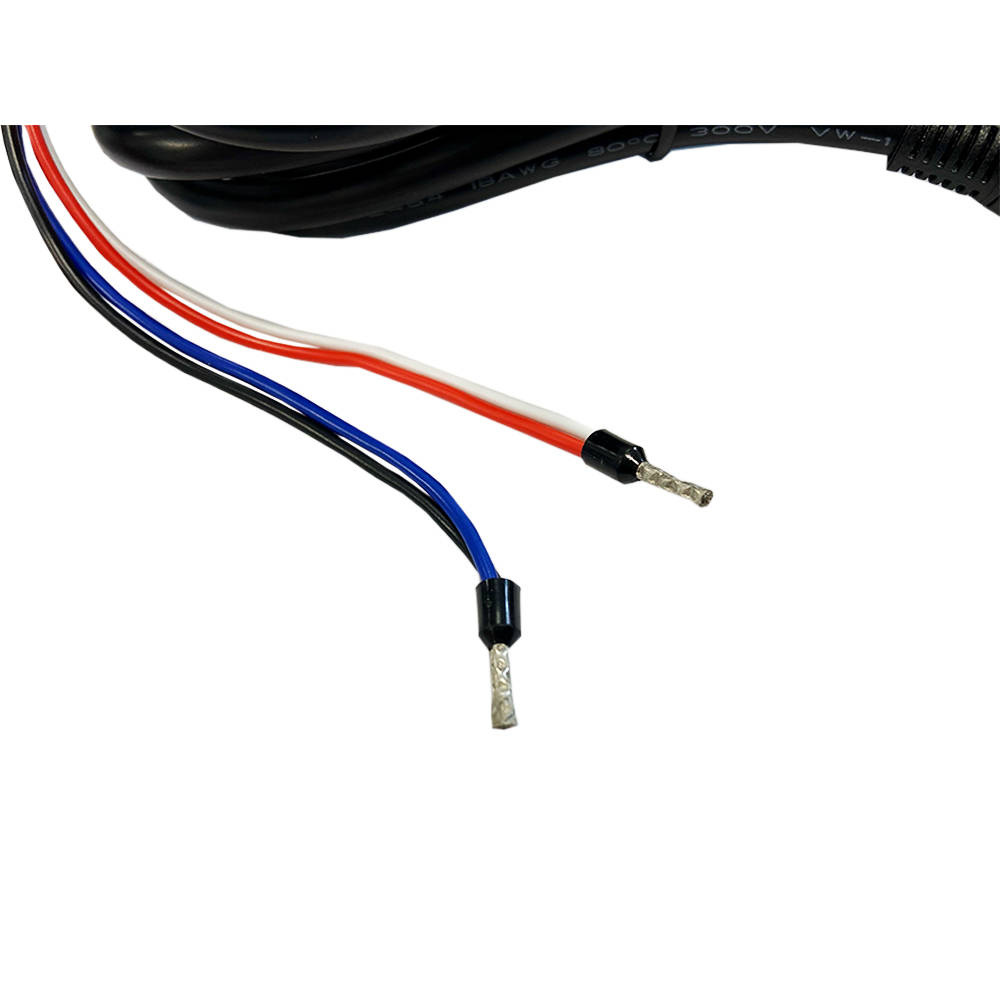

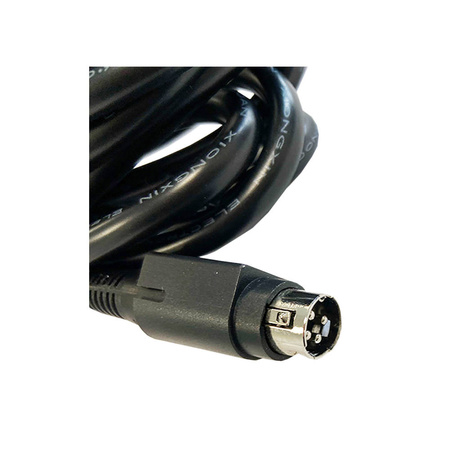

Die Installation des Batteriekabels ist einfach und dauert nur wenige Augenblicke. Schließen Sie das Batteriekabel an die Buchse an der Unterseite des Heizkessels an. Schließen Sie die offenen Enden des Kabels direkt an den Plus- und Minuspol der Batterie an.
Einstellung der Betriebsarten am Heizkessel
Abhängig von der Spannung der angeschlossenen Batterie im Photovoltaikkessel wird die entsprechende Betriebsart gewählt. Grundsätzlich wird der Modus entsprechend der Spannung der verwendeten Batterie gewählt. Für jeden Kessel können insgesamt 6 verschiedene Modi gewählt werden.
- Modus 1: photovoltaik-Modus (Standard)
- Modi 2 und 3: 12V-Batteriebetrieb
- Modus 4: 12 V / 24 V-Batteriemodi bei Verwendung eines eigenen Energiemanagementsystems
- Modi 5 und 6: 24V-Batteriebetrieb
- Im Folgenden finden Sie eine detaillierte Liste aller Modi und ihrer Verwendungszwecke.
Modus 1
Primäre Energiequelle: Sonnenkollektor
Sekundäre Stromquelle: Externe Stromversorgung
Standard-Photovoltaikbetrieb:
Der Kessel wird durch direkt angeschlossene Photovoltaikmodule beheizt.
Optional kann eine externe Stromversorgung an den Kessel angeschlossen werden (im Webshop erhältlich), um das Wasser an Tagen mit geringer Sonneneinstrahlung automatisch zu erwärmen.
Achtung!
Der Modus wird für die folgenden Kesselgrößen empfohlen: 10l, 30l, 80l
Modus 2
Primäre Energiequelle: 12-V-Batterie
Nutzung von überschüssiger 12V-Energie
Im Modus 2 wird zuerst der Akku geladen. Sobald er vollständig aufgeladen ist, nutzt der Photovoltaikkessel die überschüssige Energie zur Warmwasserbereitung. Der Heizkessel schaltet sich automatisch ein, wenn die Batteriespannung 13,5 V erreicht, und hört auf zu heizen, wenn die Spannung unter 13,5 V fällt.
Achtung!
Empfohlener Modus für die folgende Kesselgröße: 10l
Maximale Heizleistung des Kessels: 79W
Zugelassene Batterietypen: LiFePO4, Blei-Säure
Modus 3
Primäre Energiequelle: 12-V-Batterie
Nachheizen über eine 12V-Batterie
In der Betriebsart 3 kann der Kessel mit Hilfe eines Speichers nachgeheizt werden. In diesem Fall ist die Batterie entladen.
Fällt die Wassertemperatur unter die am Kessel eingestellte Mindesttemperatur (z.B. 30°C), nutzt der Kessel die Energie des Speichers, um das Wasser zu erwärmen.
Die Batterie wird jedoch nur zu 50 % ihrer Restkapazität entladen, um genügend Strom für andere elektrische Verbraucher wie Lampen oder den Kühlschrank zu liefern. Der Heizkessel hört auf, das Wasser zu erhitzen, wenn die Batteriespannung 12,4 V erreicht.
Liegt die Kesselwassertemperatur dagegen über der eingestellten Mindestwassertemperatur, wird die Batterie nicht entladen. In diesem Fall arbeitet der Heizkessel wie im Modus 2 und beginnt erst mit dem Heizen, wenn die Batterie vollständig geladen ist.
Achtung!
Empfohlener Modus für die folgende Kesselgröße: 10l
Maximale Heizleistung des Kessels: 79W
Zugelassene Batterietypen: LiFePO4
Modus 4
Primäre Energiequelle: Externes Energiemanagement
Energiemanagementsystem
Modus 4 kann gewählt werden, wenn die an den Heizkessel angeschlossene Batterie über ein Energiemanagementsystem verfügt. In diesem Modus ist der Heizkessel immer eingeschaltet und nutzt die gesamte vom Energiemanagementsystem bereitgestellte Energie.
Beispiel:
Das Batterie-Energiemanagementsystem aktiviert die elektrische Leistung ab einem Ladezustand von 80%. Sobald die elektrische Leistung aktiviert wird, verbraucht der Heizkessel die gesamte Energie, bis die elektrische Leistung durch das Energiemanagementsystem wieder abgeschaltet wird.
Achtung!
Die Spannung der Batterie sollte 12V oder 24V betragen.
Maximale Heizleistung mit 12V-Batterien: 79W
Empfohlener Modus bei 12V: 10l
Maximale Heizleistung mit 24V-Batterien: 316W
Empfohlener Modus bei 24V: 30l
Modus 5
Primäre Energiequelle: 24V-Batterie
Nutzung der überschüssigen Energie 24V
Im Modus 5 wird zuerst der Akku geladen. Sobald er vollständig aufgeladen ist, nutzt der Photovoltaikkessel die überschüssige Energie zur Warmwasserbereitung. Der Heizkessel schaltet sich automatisch ein, wenn die Batteriespannung 27,0 V erreicht, und hört auf zu heizen, wenn die Spannung unter 27,0 V fällt.
Achtung!
Der Modus wird für die folgenden Kesselgrößen empfohlen: 10l, 30l, 80l
Maximale Heizleistung des Kessels: 316W
Zugelassene Batterietypen: LiFePO4, Blei-Säure
Modus 6
Primäre Energiequelle: 24V-Batterie
Nachheizen aus einer 24V-Batterie
In der Betriebsart 6 kann der Kessel mit Hilfe eines Speichers nachgeheizt werden. In diesem Fall ist die Batterie entladen.
Fällt die Wassertemperatur unter die am Kessel eingestellte Mindesttemperatur (z.B. 30°C), nutzt der Kessel die Energie der Batterie, um das Wasser zu erwärmen.
Die Batterie wird jedoch nur zu 50 % ihrer Restkapazität entladen, um genügend Strom für andere elektrische Verbraucher wie Lampen oder den Kühlschrank zu liefern. Der Heizkessel hört auf zu heizen, wenn die Batteriespannung 24,8 V erreicht.
Liegt die Kesselwassertemperatur dagegen über der eingestellten Mindestwassertemperatur, wird die Batterie nicht entladen. In diesem Fall arbeitet der Heizkessel wie in Modus 5 und beginnt erst mit dem Heizen, wenn die Batterie vollständig geladen ist.
Achtung!
Der Modus wird für die folgenden Kesselgrößen empfohlen: 10l, 30l
Maximale Heizleistung des Kessels: 316W
Zugelassene Batterietypen: LiFePO4
Eingeschlossen
- 1x Batterieanschlusskabel
- 1x Benutzerhandbuch
