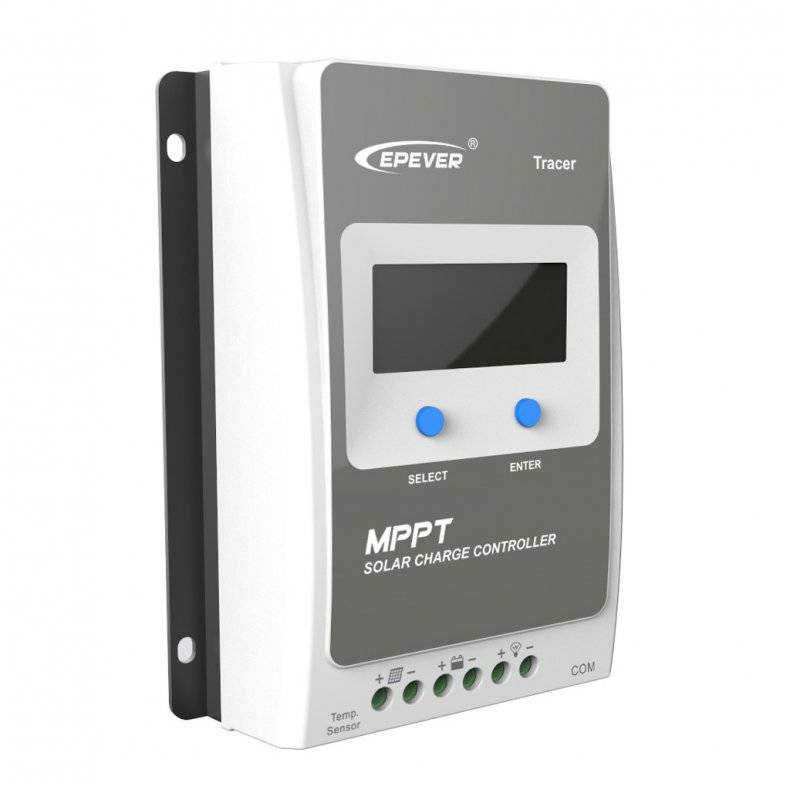

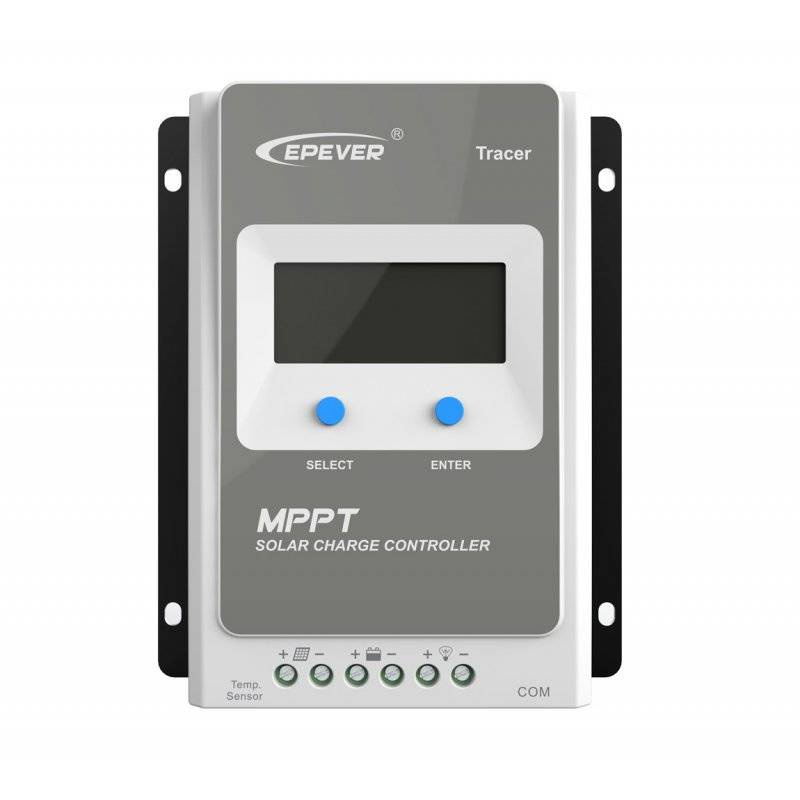

20A MPPT TRACER 12/24V Laderegler
- Sensor für die Betriebstemperatur der Batterie
Spezifikation:
- Sensor für die Betriebstemperatur der Batterie
- Großer MPPT-Versorgungsspannungsbereich
- Unterstützung von 4 vorprogrammierten Ladeoptionen
- Unterstützt Panels bis zu 260W/12V oder 520W/24V
- Automatische Erkennung der angeschlossenen 12V oder 24V Batterie
- Fortschrittliche Tracking-Technologie Maximaler Leistungspunkt
- Echtzeit-Energiestatistikfunktion
- Funktion zur Kompensation der Batterietemperatur
- vollständiges Laden und Entladen über den gesamten Betriebstemperaturbereich
- Hohe Qualität und niedrige Ausfallrate der ST-, TI- und Infineon-Bauteile gewährleisten Langlebigkeit des Produkts
- Fortschrittliche MPPT-Technologie mit einem Wirkungsgrad von mehr als 99,5%.
- Maximaler DC/DC-Wandlungswirkungsgrad 98 %
- Sehr schnelles Tracking und garantierte Tracking-Genauigkeit
- Fortschrittlicher MPPT-Regelungsalgorithmus zur Minimierung des MPP-Verlustfaktors und des Zeitverlusts
- Präzise Erkennung und Verfolgung von mehreren Leistungsspitzen
- Großer Betriebsspannungsbereich MPP
- Begrenzung von Leistung und Ladestrom innerhalb des Bereichs
- Funktioniert mit Blei-Säure- und Lithium-Batterien und bietet Temperaturkompensation
- Echtzeit-Energiestatistikfunktion
- Begrenzung der Leistung bei zu hohen Temperaturen
- Mehrere Empfängersteuerungsmodi
- Umfangreiche elektronische Sicherheitsmerkmale
- Isolierte RS485 mit 5VDC / 100mA zum Schutz des Ausgangs von nicht versorgten Geräten mit MODBUS-Protokoll
- Prüfen und Einstellen von Parametern über mobile App oder PC-Software
Tracer AN-Steuerung ist ein allgemeines negatives Gerät, das auf einem fortschrittlichen MPPT-Steuerungsalgorithmus basiert und über ein LCD-Display verfügt, das den Betriebsstatus anzeigt. Das Produkt ist ästhetisch ansprechend, wirtschaftlich und praktisch. Dank des fortschrittlichen MPPT-Regelungsalgorithmus können die Regler den Verlustfaktor des maximalen Leistungspunkts und den Zeitverlust minimieren, indem sie den maximalen Leistungspunkt des PV-Stromkreises schnell verfolgen und unter den gegebenen Bedingungen die maximale Energie aus den PV-Modulen gewinnen; sie können den Energienutzungsfaktor des PV-Systems im Vergleich zur PWM-Lademethode um 20-30 % erhöhen. Leistungs- und Ladestrombegrenzung sowie eine Funktion zur Leistungsreduzierung sorgen für einen stabilen Betrieb bei überdimensionierten PV-Modulen und hohen Temperaturen und bieten Schutz für die RS485-Schnittstelle, wodurch die Zuverlässigkeit erhöht und die Aufgaben unter allen Bedingungen erfüllt werden. Der Regler der Tracer AN-Serie verfügt über einen dreistufigen, selbstregulierenden Lademodus, der auf einer digitalen Schaltungssteuerung basiert und die Lebensdauer der Batterie effektiv verlängert und die Installationsleistung erheblich verbessert. Außerdem verfügt es über umfangreiche elektronische Schutzvorrichtungen gegen Überladung, Tiefentladung, Verpolung von PV und Batterie usw.gewährleistung der Dauerhaftigkeit und Zuverlässigkeit des Systembetriebs. Diese Serie von Steuergeräten kann in Wohnmobilen, Kommunikationsstationen, Haushalten, Überwachungsanlagen und vielen anderen Systemen eingesetzt werden.
Technische Daten | Tracer 2210AN Modell |
Nennspannung des Systems | 12 V / 24 V |
Nennladestrom | 20A |
Nennentladestrom | 20A |
Bereich der Batterie-Eingangsspannung | 8V~32V |
Max. pV-Leerlaufspannung | 100V |
MPP-Spannungsbereich | VBAT+2V~72V |
Max. pV-Eingangsleistung | 260W/12V, 520W/24V |
Eigener Stromverbrauch | ≤20mA(12V); ≤16mA(24V) |
Spannungsabfall bei der Entladung des Stromkreises | ≤0.18V |
Temperaturkompensationsfaktor | -3mV/ºC/2V(Standardwert) |
Kommunikation | RS485 (RJ45-Schnittstelle) |
Erdung | Negative Erdung |
Umweltparameter | Modell TRACER 2210AN |
LCD-Temperaturbereich | -20oC~+70oC |
Betriebsumgebung, Temperaturbereich | -25oC~+45oC |
Lagertemperatur | -35oC~+80oC |
Luftfeuchtigkeitsbereich | ≤95% (N.Z.) |
Gehäuse | IP30 |
Mechanische Parameter | Modell TRACER 2210AN |
Dimension | 220mm x154mm x 52mm |
Durchmesser der Montageöffnung | Φ5 |
Gewicht | 1.9kg |
