200 l Photovoltaic Water Heater
Photovoltaische Boiler 200 l Fothermo
BRAUCHWASSERERWÄRMUNG MITTELS PHOTOVOLTAIKENERGIE

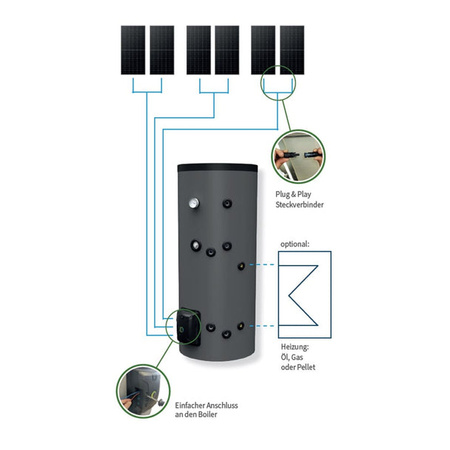

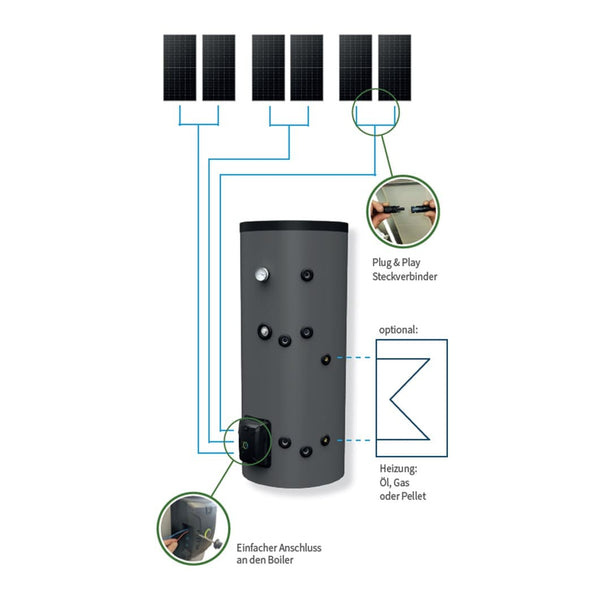

Der 200 Liter und 300 Liter photovoltaische Standboiler erzeugt Warmwasser aus dem Gleichstrom der
direkt angesteckten Photovoltaikmodule. Der Speicher wurde speziell für den Einsatz in klassischen
Heizungssystemen von z.B. Einfamilienhäusern konzipiert.
Drei stufenlos regelnde MPP Tracker sorgen für eine photovoltaische Heizleistung von bis zu 1800 W.
Etwa sechs direkt angesteckte Photovoltaikmodule genügen meist, um eine nachhaltige und kostengünstige Warm-
wasserversorgung für eine Familie über weite Teile des Jahres zu gewährleisten.
Optional kann eine bestehende Gas-, Öl oder Pelletheizung an den im Boiler integrierten Wärmetauscher ange-
schlossen werden. Auch kann ein elektrischer Heizstab in das 1,5 Zoll Gewinde des Speichers nachträglich mon-
tiert werden. Beide Optionen ermöglichen die Nachheizung des Wassers auch an besonders sonnenarmen Tagen.
Da das gesamte System in der Schutzkleinspannung arbeitet, ist kein Elektriker für die Inbetriebnahme notwen-dig. Zudem ist die gesamte Photovoltaikanlage anmeldefrei, da kein Strom ins Netz eingespeist wird (Inselanlage).
Beispiele möglicher Arrangements

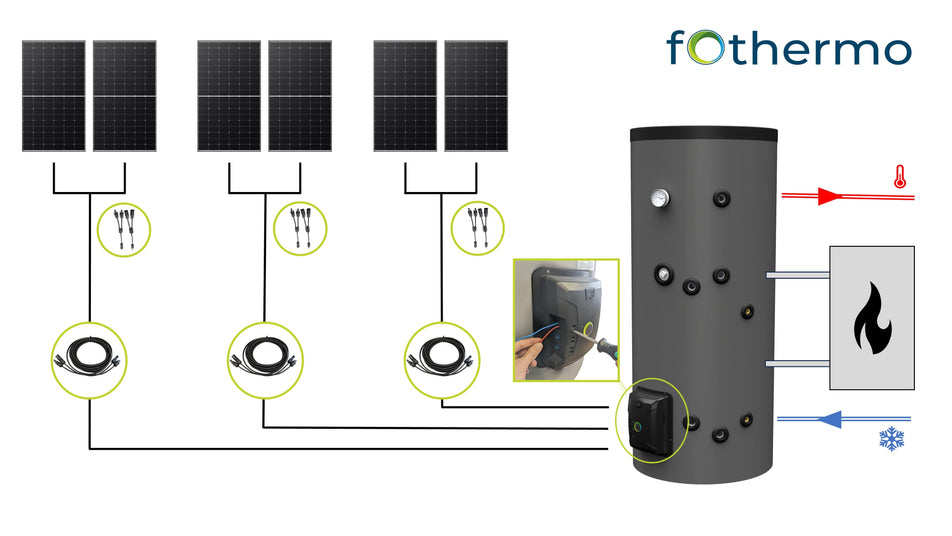

Set 1: 300 Liter Vorratstank
An jedem Eingang bzw. Heizelement im Speicher werden zwei Photovoltaikmodule angeschlossen. Insgesamt sind sechs Photovoltaikmodule erforderlich. Wenn Sie mehr oder weniger Platz haben, können Sie auch die Anzahl der Photovoltaik-Module variieren.
Ideal für einen 2 - 5-Personen-Haushalt.
Wir empfehlen folgende Produkte:
- 1x Fothermo 300-Liter-Speichertank
- 6x Photovoltaikmodule
- 3x 2-Wege-Parallelverbinder
- 3x Verlängerungskabel (von den Photovoltaikmodulen zum Speicher)
Konfigurieren Sie Ihre eigene Warmwasserversorgung oder nutzen Sie unser vormontiertes Set.

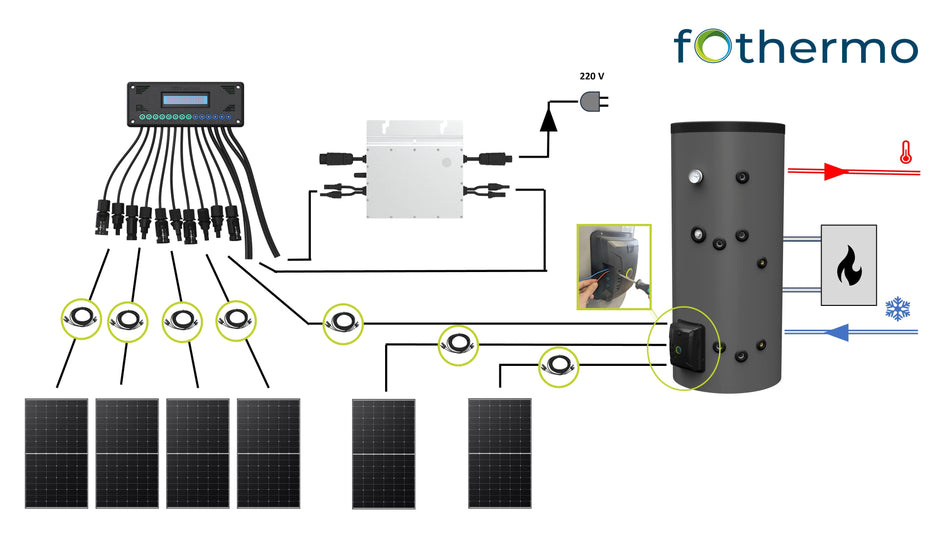

Set 2: 200 Liter Vorratstank mit Überschussfutter
Sie bereiten Ihr Warmwasser überwiegend mit Photovoltaik auf. Überschüssige Energie wird einfach in einen Mikro-PV-Wechselrichter eingespeist. Dadurch können Sie insbesondere in den Sommermonaten überschüssige Energie nutzen, um die Stromkosten zu senken.
Ideal für einen 2- bis 5-Personen-Haushalt.
Wir empfehlen folgende Produkte:
- 1x Fothermo 300-Liter-Speichertank
- 6x Photovoltaikmodule
- 3x 10m Verlängerungskabel (2x von den Photovoltaikmodulen und 1x vom Schaltgerät zum Speicher)
- 4x 5m Verlängerungskabel (von den Photovoltaikmodulen zum Schaltgerät)
- 1x Fothermo-Schaltgerät
- 1x Micro-PV-Wechselrichter
Konfigurieren Sie Ihre eigene Warmwasserversorgung oder nutzen Sie unser vormontiertes Set.

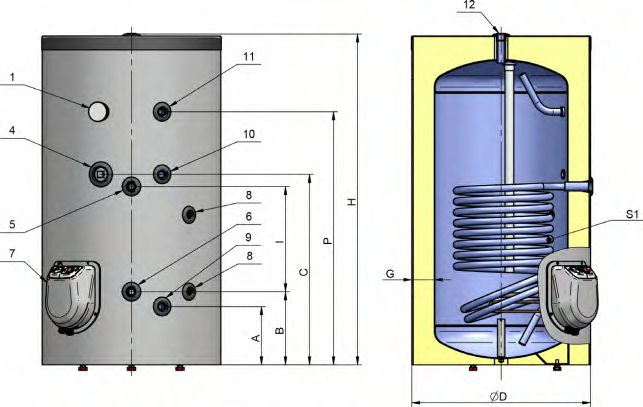

Technische Daten
- Max. Wärmeverlust [W]: 47,5
- 1: Termometr: ✓
- 4: Dodatkowe połączenie: G 1½ F
- 5: S1 – posuw: G 3/4 F
- 6: S1 – Przewiń bis tyłu: G 3/4 F
- 7: Kołnierz mit elementem grzejnym: ✓
- 8: Podłączenie termostatu: G ½ F
- 9: Wlot świeżej wody – wylot: G 3/4 F
- 10: Przewrót: G 3/4 F
- 11: Wylot ciepłej wody: G 3/4 F
- 12: Wylot ciepłej wody: G 3/4 F
- Maximale Heizflüssigkeitstemperatur [°C]: 110
- Maximale Temperatur im durch Wärmetauscher beheizten Tank [°C]: 95
- Powierzchnia [m²]: 0,90
- NL [2] [...]: 3.6
- Dauerleistung nach DIN 4708 [kW]: 25
- Durchflussmenge nach DIN 4708 [L/min]: 10
- Moc zgodnie z EN 12897 [kW]: 18.6
- Czas nagrzewania zgodnie z EN 12897 [Min]: 28.8
- Druckabfall [mbar]: 120
- Maximale Menge an MIX-40°C-Wasser nach EN 12897 bei ausgeschaltetem Gerät [L]: 286
- Wymiary A [mm]: 210
- Wymiary B [mm]: 260
- Wymiary C [mm]: 855
- Wymiary D [mm]: 600
- Wymiary G [mm]: 75
- Wymiary H [mm]: 1430
- Wymiary I [mm]: 550
- Wymiary M [mm]: 690
- Wymiary P [mm]: 1155
- Produktmodell: PVB-200
- Nenndruck [MPa]: 0,8, 1
- Waga (± 3%) [kg]: 74
- Photovoltaik-Heizung (Elektroheizung) Maximale Stromaufnahme durch Photovoltaik [A]: 15,5
- Ogrzewanie fotowoltaiczne (ogrzewanie elektryczne) Nominalna moc elektryczna [W]: 1650
- Photovoltaik-Heizung (Elektroheizung) Maximale Leistung der angeschlossenen Photovoltaik [Wp]: 6000
- Photovoltaik-Heizung (Elektroheizung) Maximale angeschlossene PV-Leistung pro MPP-Tracker [Wp]: 2000
- Photovoltaik-Heizung (Elektroheizung) Max. Leerlaufspannung des PV-Moduls [Voc]: 50
- Photovoltaik-Heizung (Elektroheizung) Anzahl der MPP-Tracker: 3
- Photovoltaik-Heizung (Elektroheizung) Aufheizzeit mit Photovoltaik-Energie an einem sonnigen Tag (Heizleistung 1800 W) von 10°C auf 65°C [h]: 61/2
- Photovoltaik-Heizung (Elektroheizung) Maximale Wassertemperatur dank Photovoltaik [°C]: 65
