Marke
Symbol

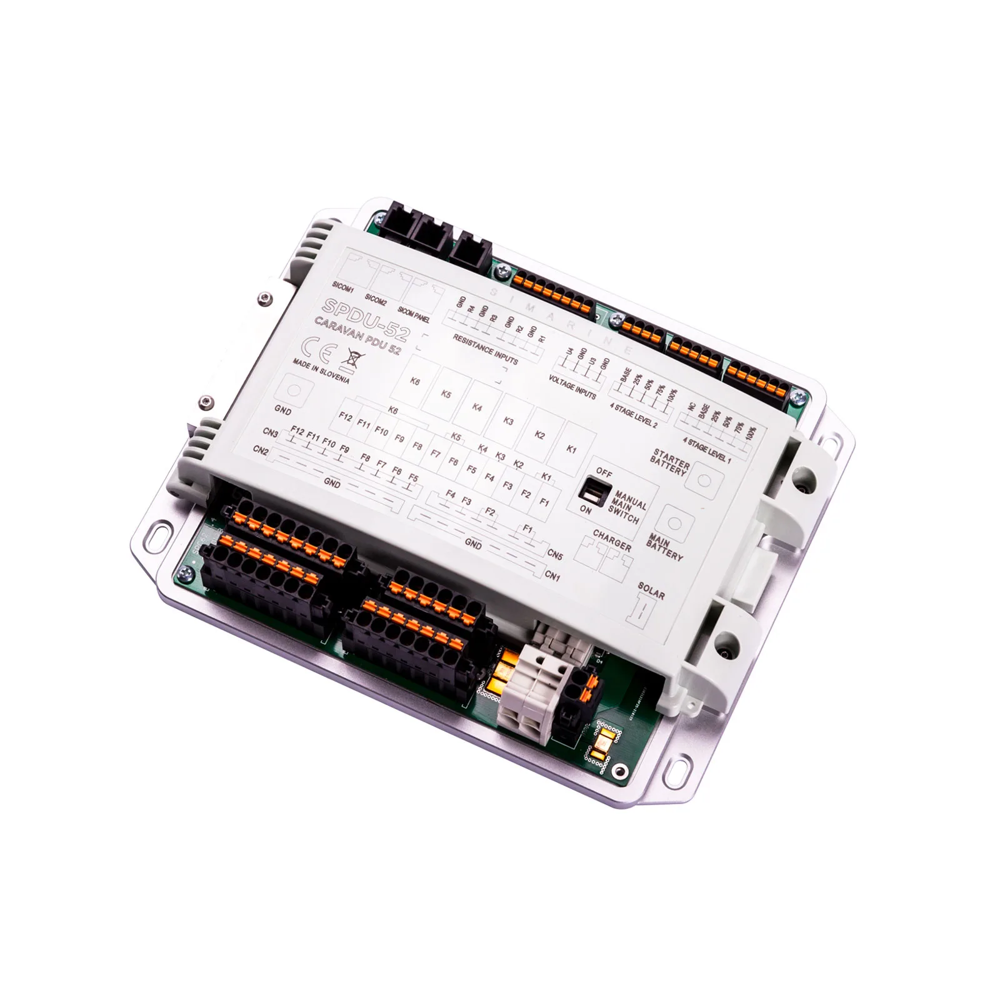

SPDU-52
Herstellercode
SPDU-52
Operacyjny Zakres napięcia
8–22 VDC
Działający akumulator główny
8–22 VDC
Operacyjny Akumulator rozruchowy
8–22 VDC
Operacyjny Zakres temperatur
Od -20°C do 70°C
Pobór mocy przy 12V Pobór mocy przy 12 V Podczas pracy
15 mA
Pobór mocy przy 12V Pobór mocy przy 12 V. Wyłączenie
0,25 mA
Pomiar prądu Kanał 1 (solarny)
0 - 16 A
Pomiar prądu Kanał 2 (ładowarka)
0 - 40 A
Pomiar prądu Kanał 3 (akumulator główny)
0–50 A
Pomiar prądu Kanał 4 (akumulator rozruchowy)
0–50 A
Pomiar prądu Dokładność
±1%
±0,01 A
Pomiar prądu Częstotliwość próbkowania
100 ms
Pomiar napięcia Kanał 1 (zespół akumulatorów rozruchowych)
0-22 V
Pomiar napięcia Kanał 2 (główny zespół akumulatorów)
0-22 V
Pomiar napięcia Kanał 3 (U3)
0-75 V
Pomiar napięcia Kanał 4 (U4)
0-75 V
Pomiar napięcia (U1, U2, U3, U4) Dokładność
±0,3%
Pomiar napięcia (U1, U2, U3, U4) Rozdzielczość
1 mV
Pomiar napięcia (U1, U2, U3, U4) Częstotliwość próbkowania
100 ms
Wejścia rezystancji (R1, R2, R3, R4) Zakres
0 – 65 kOhm
Wejścia rezystancji (R1, R2, R3, R4) Dokładność
± 3%
Czujnik temperatury – NTC 10k Zakres
Od –13°C do +80°C
Czujnik temperatury – NTC 10k Dokładność
± 3,0%
Maksymalny prąd ciągły dla kanałów wyjściowych K1
20 A
Maksymalny prąd ciągły dla kanałów wyjściowych K2
20 A
Maksymalny prąd ciągły dla kanałów wyjściowych K3
15 A
Maksymalny prąd ciągły dla kanałów wyjściowych K4
15 A
Maksymalny prąd ciągły dla kanałów wyjściowych K5
10 A
Maksymalny prąd ciągły dla kanałów wyjściowych K6
10 A
Maksymalny prąd ciągły dla kanałów wyjściowych Wszystkie kanały łącznie (maks. ciągły limit)
50 A
Łączność
SiCOM
Długość, mm
200
Szerokość, mm
160
Wysokość, mm
42
